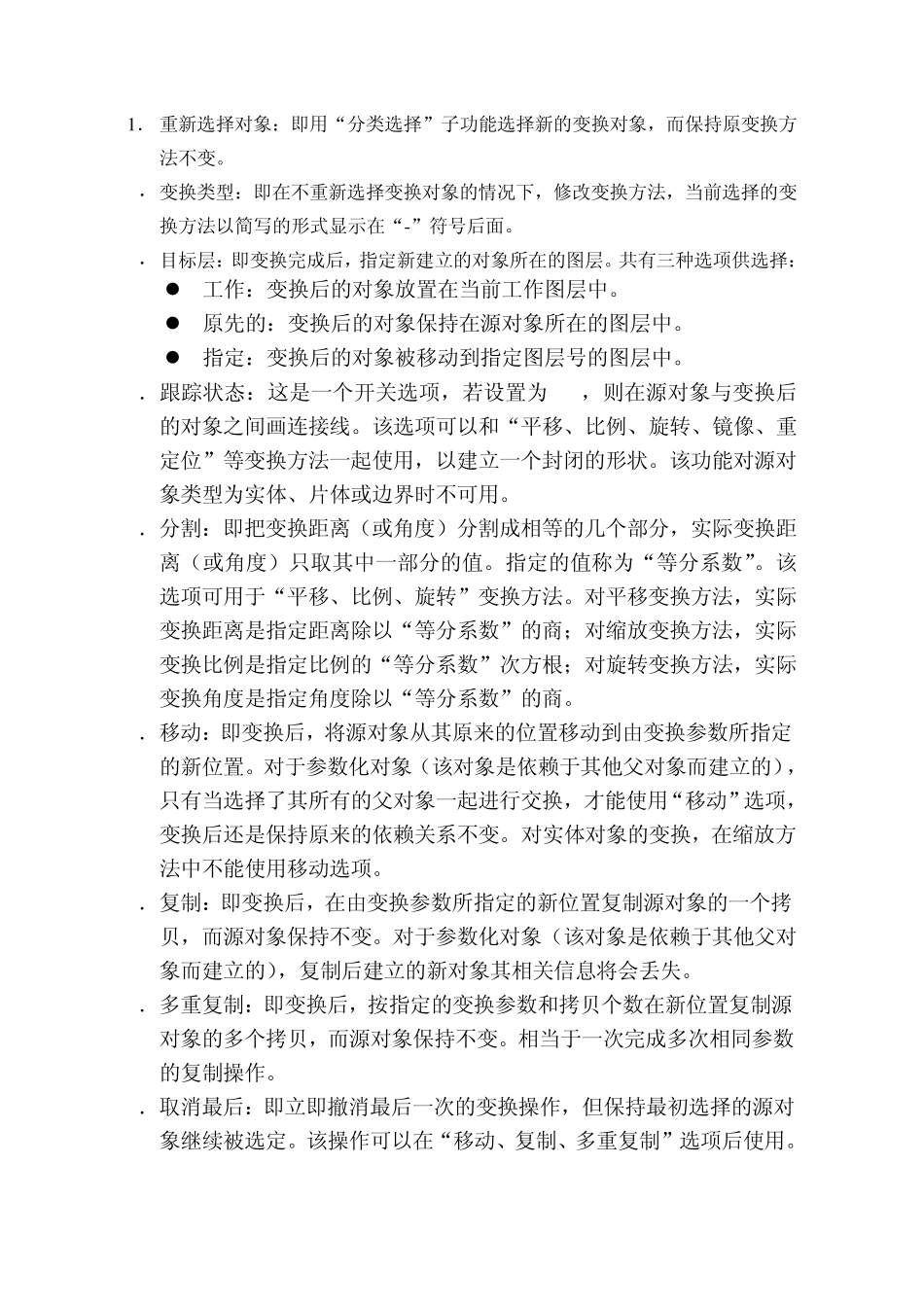

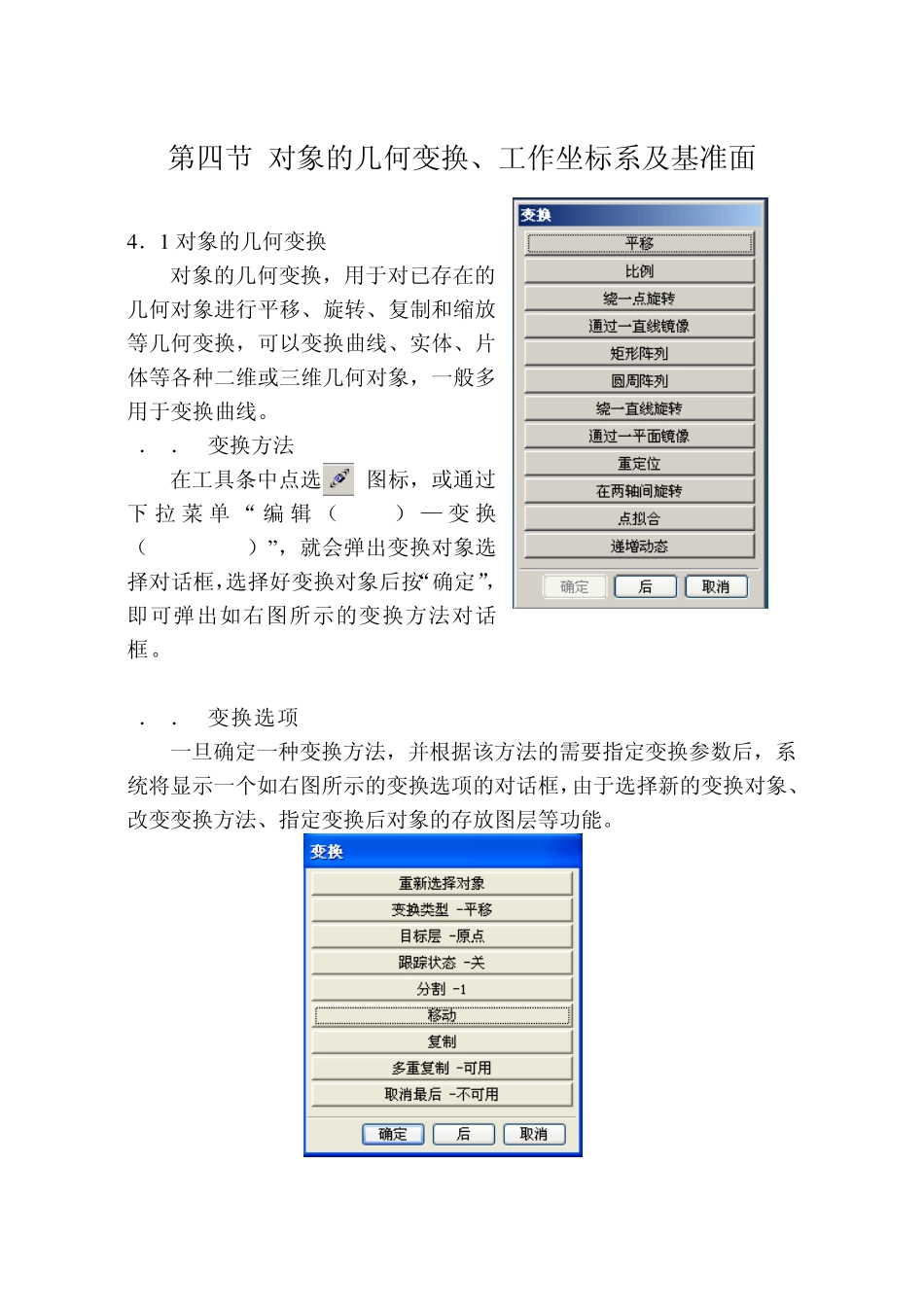

第四节 对象的几何变换、工作坐标系及基准面 4 ．1 对象的几何变换 对象的几何变换，用于对已存在的几何对象进行平移、旋转、复制和缩放等几何变换，可以变换曲线、实体、片体等各种二维或三维几何对象，一般多用于变换曲线。 4．1．1变换方法 在工具条中点选 图标，或通过下拉菜单“编辑（Edit）— 变换（Transform）”，就会弹出变换对象选择对话框，选择好变换对象后按“确定”，即可弹出如右图所示的变换方法对话框。 4．1．2变换选项 一旦确定一种变换方法，并根据该方法的需要指定变换参数后，系统将显示一个如右图所示的变换选项的对话框，由于选择新的变换对象、改变变换方法、指定变换后对象的存放图层等功能。 1 ． 重新选择对象：即用“分类选择”子功能选择新的变换对象，而保持原变换方法不变。 2．变换类型：即在不重新选择变换对象的情况下，修改变换方法，当前选择的变换方法以简写的形式显示在“-”符号后面。 3．目标层：即变换完成后，指定新建立的对象所在的图层。共有三种选项供选择：  工作：变换后的对象放置在当前工作图层中。  原先的：变换后的对象保持在源对象所在的图层中。  指定：变换后的对象被移动到指定图层号的图层中。 4．跟踪状态：这是一个开关选项，若设置为 ON，则在源对象与变换后的对象之间画连接线。该选项可以和“平移、比例、旋转、镜像、重定位”等变换方法一起使用，以建立一个封闭的形状。该功能对源对象类型为实体、片体或边界时不可用。 5．分割：即把变换距离（或角度）分割成相等的几个部分，实际变换距离（或角度）只取其中一部分的值。指定的值称为“等分系数”。该选项可用于“平移、比例、旋转”变换方法。对平移变换方法，实际变换距离是指定距离除以“等分系数”的商；对缩放变换方法，实际变换比例是指定比例的“等分系数”次方根；对旋转变换方法，实际变换角度是指定角度除以“等分系数”的商。 6．移动：即变换后，将源对象从其原来的位置移动到由变换参数所指定的新位置。对于参数化对象（该对象是依赖于其他父对象而建立的），只有当选择了其所有的父对象一起进行交换，才能使用“移动”选项，变换后还是保持原来的依赖关系不变。对实体对象的变换，在缩放方法中不能使用移动选项。 7．复制：即变换后，在由变换参数所指定的新位置复制源对象的一个拷贝，而源对象保持不变。对于参数化对象（该对象是依赖于其他父对象而建立的），复制后建立的新...
