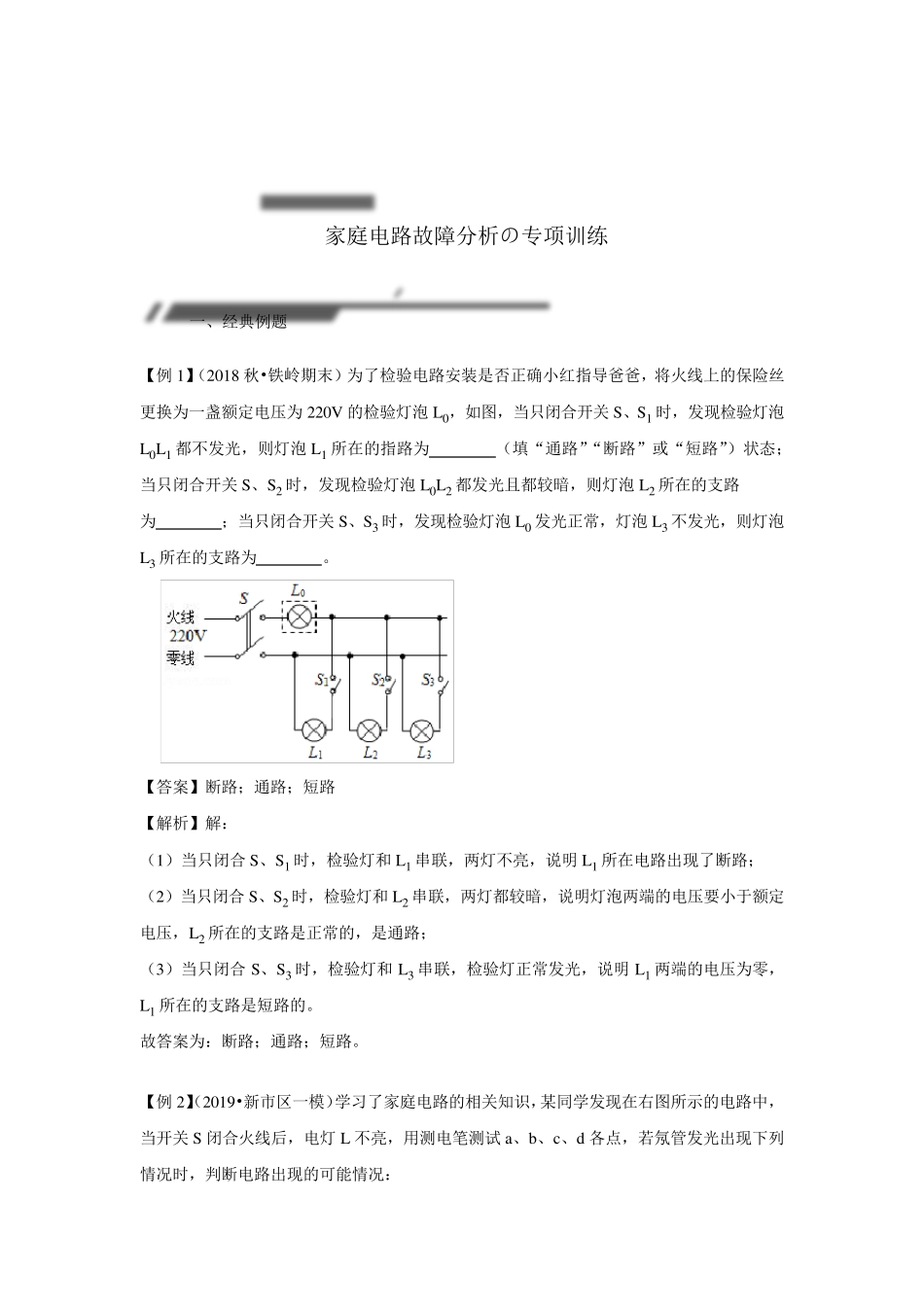

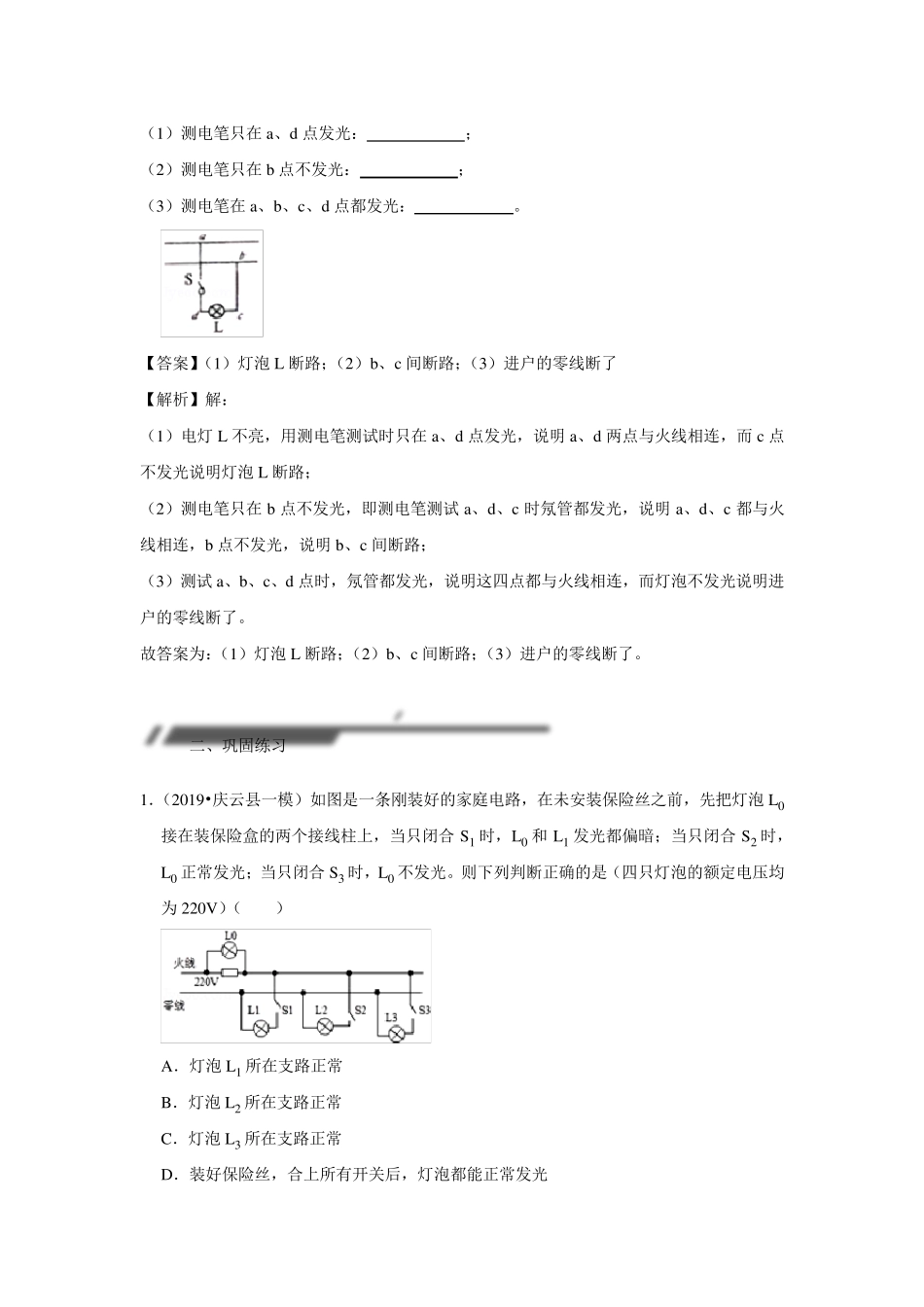

【例1】（2018 秋•铁岭期末）为了检验电路安装是否正确小红指导爸爸，将火线上的保险丝更换为一盏额定电压为220V 的检验灯泡L0，如图，当只闭合开关S、S1 时，发现检验灯泡L0L1 都不发光，则灯泡L1 所在的指路为 （填“通路”“断路”或“短路”）状态；当只闭合开关S、S2 时，发现检验灯泡L0L2 都发光且都较暗，则灯泡L2 所在的支路为 ；当只闭合开关S、S3 时，发现检验灯泡L0 发光正常，灯泡L3 不发光，则灯泡L3 所在的支路为 。 【答案】断路；通路；短路 【解析】解： （1）当只闭合S、S1 时，检验灯和 L1 串联，两灯不亮，说明 L1 所在电路出现了断路； （2）当只闭合S、S2 时，检验灯和 L2 串联，两灯都较暗，说明灯泡两端的电压要小于额定电压，L2 所在的支路是正常的，是通路； （3）当只闭合S、S3 时，检验灯和 L3 串联，检验灯正常发光，说明 L1 两端的电压为零，L1 所在的支路是短路的。 故答案为：断路；通路；短路。 【例2】（2019•新市区一模）学习了家庭电路的相关知识，某同学发现在右图所示的电路中，当开关S 闭合火线后，电灯L 不亮，用测电笔测试 a、b、c、d 各点，若氖管发光出现下列情况时，判断电路出现的可能情况： 家庭电路故障分析の专项训练 一、经典例题 （1）测电笔只在a、d 点发光： ； （2）测电笔只在b 点不发光： ； （3）测电笔在a、b、c、d 点都发光： 。 【答案】（1）灯泡L 断路；（2）b、c 间断路；（3）进户的零线断了 【解析】解： （1）电灯L 不亮，用测电笔测试时只在a、d 点发光，说明a、d 两点与火线相连，而c 点不发光说明灯泡L 断路； （2）测电笔只在b 点不发光，即测电笔测试a、d、c 时氖管都发光，说明a、d、c 都与火线相连，b 点不发光，说明b、c 间断路； （3）测试a、b、c、d 点时，氖管都发光，说明这四点都与火线相连，而灯泡不发光说明进户的零线断了。 故答案为：（1）灯泡L 断路；（2）b、c 间断路；（3）进户的零线断了。 1．（2019•庆 云 县 一 模 ）如 图 是 一 条 刚 装 好 的家 庭 电路，在未 安 装 保 险 丝 之 前 ，先 把 灯泡L0接 在装 保 险 盒 的两个 接 线柱 上 ，当 只闭 合S1 时，L0 和L1 发光都偏 暗 ；当 只闭 合S2 时，L0 正 常 发光；当 只闭 合 S3 时，L0 不发光。则 下 列 判 断正 确 的是 （四只灯泡的额 定 电压 均...
