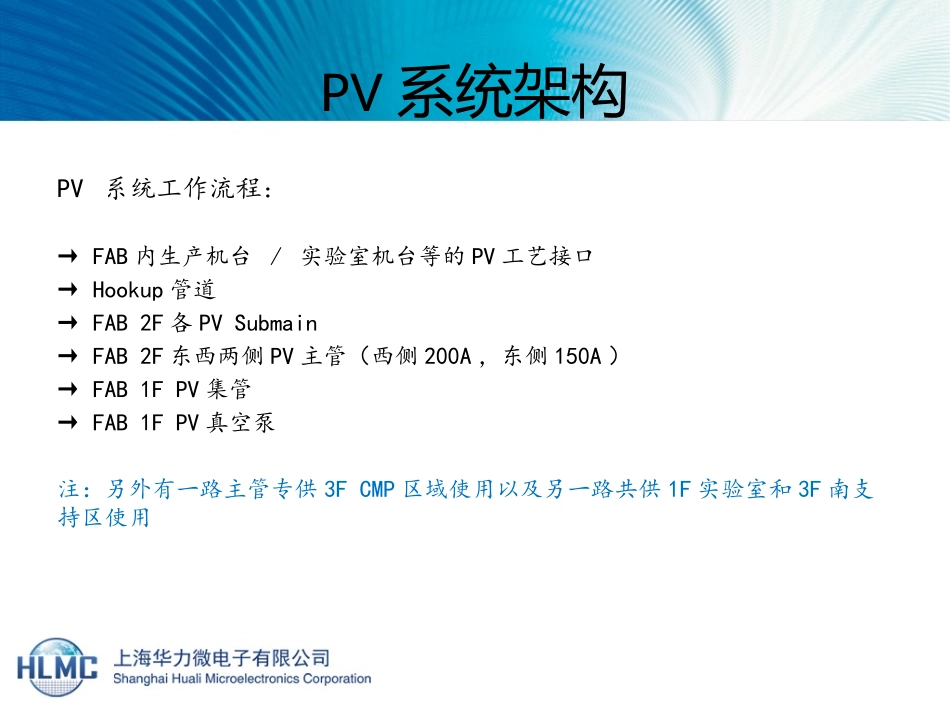

PV系统培训资料2011年11月PV系统架构•PV系统也称工艺真空或制程真空系统,是为FAB里生产机台提供用于吸附硅片的动力源。•PV的制程发生装置位于FAB1F东侧F5-F7/11-12之间(靠近5#楼梯),包括有以下主要设备:-真空泵13台-缓冲罐2个-电控盘1组-PV真空集管等•PV系统以目前10K产能,日常情况下运行3台真空泵,其余为后续产能扩充做预留PV系统架构PV系统工作流程:→FAB内生产机台/实验室机台等的PV工艺接口→Hookup管道→FAB2F各PVSubmain→FAB2F东西两侧PV主管(西侧200A,东侧150A)→FAB1FPV集管→FAB1FPV真空泵注:另外有一路主管专供3FCMP区域使用以及另一路共供1F实验室和3F南支持区使用PV系统架构FAB1FPV真空泵区PV系统架构PV真空泵PV系统架构PV控制电盘PV系统架构FAB2FPV主管及Submain分布图PV系统架构FAB3FPVSubmain分布图PV真空泵的性能参数及所需动力源•PV真空泵性能参数:-抽气量:9000L/min/台-Hookuptake-off点设计真空度:–700mmHg•真空泵运行所需主要动力源包括PCW(工艺冷却水)和排气(酸排气),其中对于PCW的供应有严格要求:-送水压力:2-4bar-送水流量:大于12L/min/台PV真空泵的性能参数及所需动力源PCW排气PV真空泵所需动力源PV系统的安全注意事项•以下几点可能会导致PV系统运行出现异常甚至停止供应:1.停电或市电波动时PV真空泵将停止运行,供电恢复正常后需在现场重新启动真空泵恢复PV供应。2.PCW系统供应异常时(流量、压力或温度异常),会引起真空泵的热继电器保护跳机。3.酸排气系统出现异常时(如末端负压下降等),也会引起真空泵的热继电器保护跳机。谢谢您花费时间关注我们的工作
