[培训]Basys3实验指导手册V1.0VIP免费

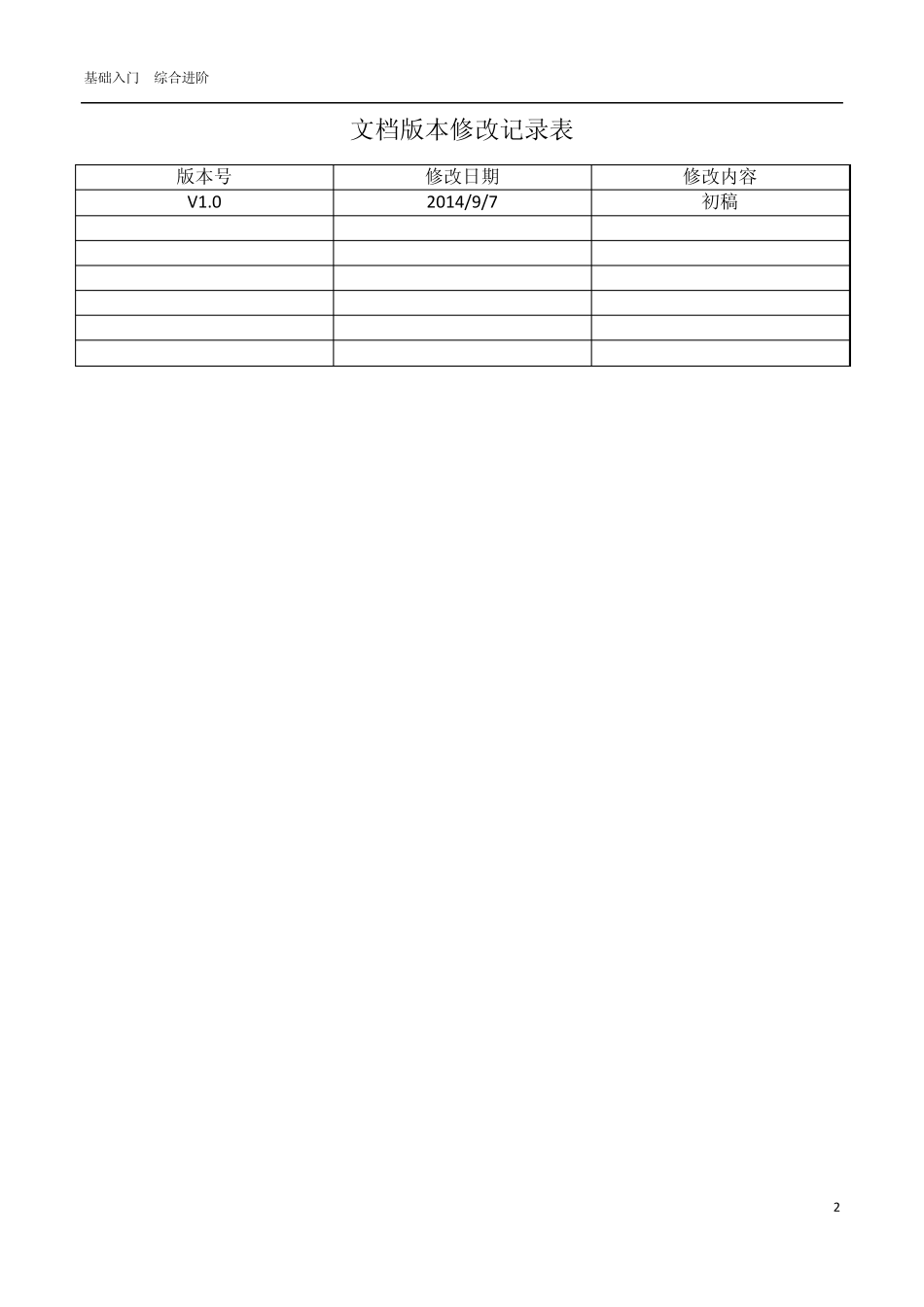

基础入门 综合进阶 1 基础入门 综合进阶 2 文档版本修改记录表 版本号 修改日期 修改内容 V1.0 2014/9/7 初稿 基础入门 综合进阶 3 第一章 Basys3 硬件电路 Basys3 是围绕着一个 Xilinx Artix® -7 FPGA 芯片 XC7A35T-1CPG236C 搭建的，它提供了完整、随时可以使用的硬件平台，并且它适合于从基本逻辑器件到复杂控制器件的各种主机电路。Basys3 板上集成了大量的 I/O 设备和 FPGA 所需的支持电路，让您能够构建无数的设计而不需要其他器件。 主要规格/ 特殊功能 产品规格： Basys3为想要学习FPGA和数字电路设计的用户提供一个理想的电路设计平台。Basys3板提供完整的硬件存取电路,可以完成从基本逻辑到复杂控制器的设计。四个标准扩展连接器配合用户设计的电路板，或Pmods（Digilent设计的A / D和D / A转换，电机驱动器，传感器输入等）其他功能。扩展信号的8针接口均采用ESD保护，附带的USB电缆，提供电源和编程接口，因此不需要额外配置电源或其他编程电缆, 使之成为了入门或复杂数字电路系统设计的完美低成本平台。 关键特性： ● 33,280 个逻辑单元，六输入LUT结构 ● 1,800 Kbits 快速RAM块 ● 5个时钟管理单元, 均各含一个锁相环 (PLL) ● 90个DSP slices ● 内部时钟最高可达450MHz ● 1个片上模数转换器 (XADC) 外围设备： ● 16个拨键开关 ● 16个LED ● 5个按键开关 ● 4位7段数码管 ● 3个Pmod连接口 ● 一个专用AD信号Pmod接口 ● 12位的VGA输出接口 ● USB-UART桥 ● 串口flash ● 用于FPGA编程和通信的USB-JTAG口 ● 可连接鼠标、键盘、记忆棒的USB口 基础入门 综合进阶 4 序号 描述 序号 描述 1 电源指示灯 9 FPGA配置复位按键 2 Pmod连接口 10 编程模式跳线柱 3 专用模拟信号Pmod连接口 11 USB连接口 4 4位7段数码管 12 VGA连接口 5 16个拨键开关 13 UART/JTAG共用USB接口 6 16个LED 14 外部电源接口 7 5个按键开关 15 电源开关 8 FPGA编程指示灯 16 电源选择跳线柱 基础入门 综合进阶 5 1 .1 电源电路 Basys3 开发板可以通过2 种方式进行供电，一种是通过J4 的USB 端口供电；另一种是通过J6 的接线柱进行供电（5V）。通过JP2 跳线帽的不同选择进行供电方式的选择。电源开关通过SW16 进行控制，LD20 为电源开关的指示灯。电源的电路如下图所示： 图 1 USB接口电路 说明，如果选...
