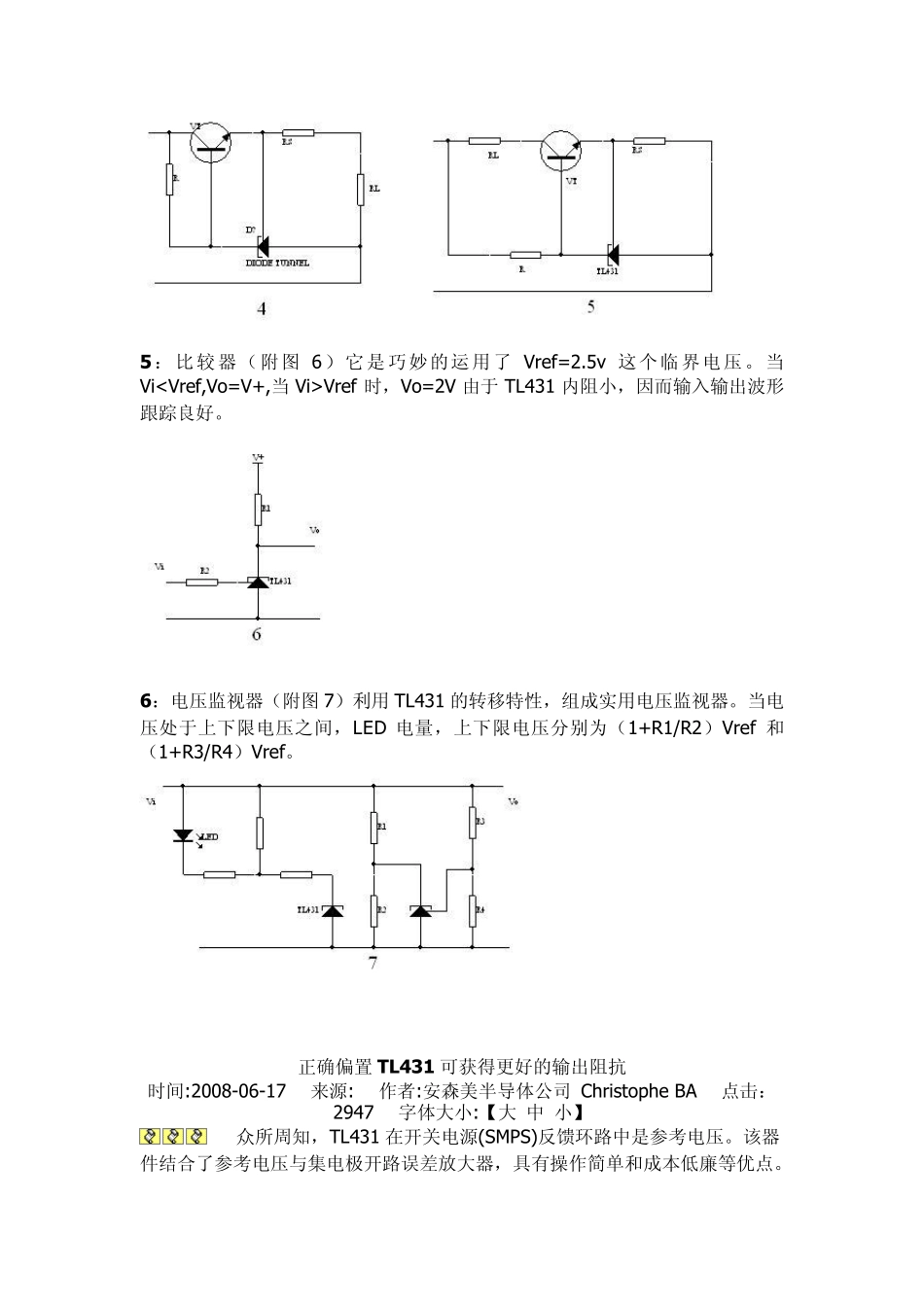

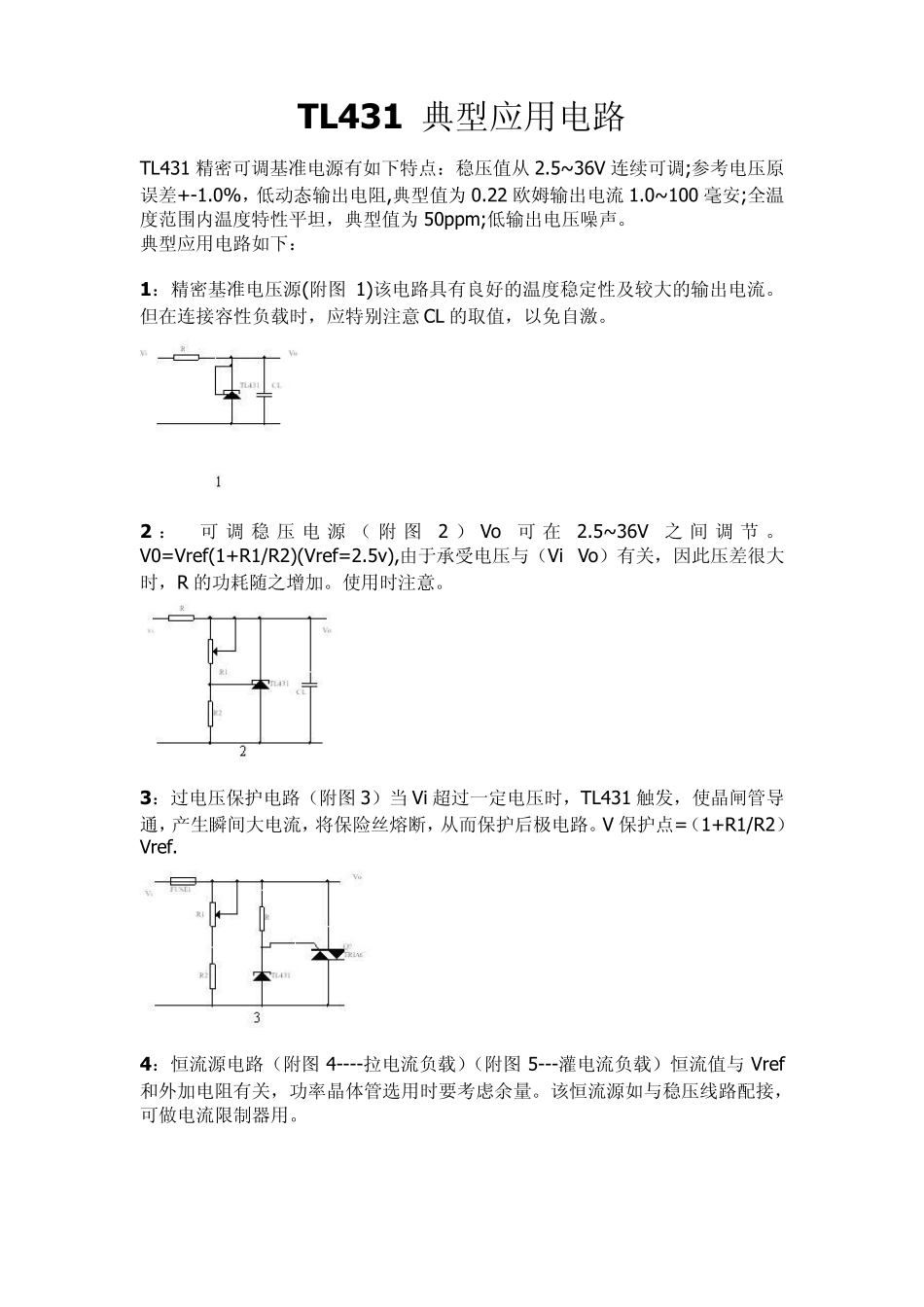

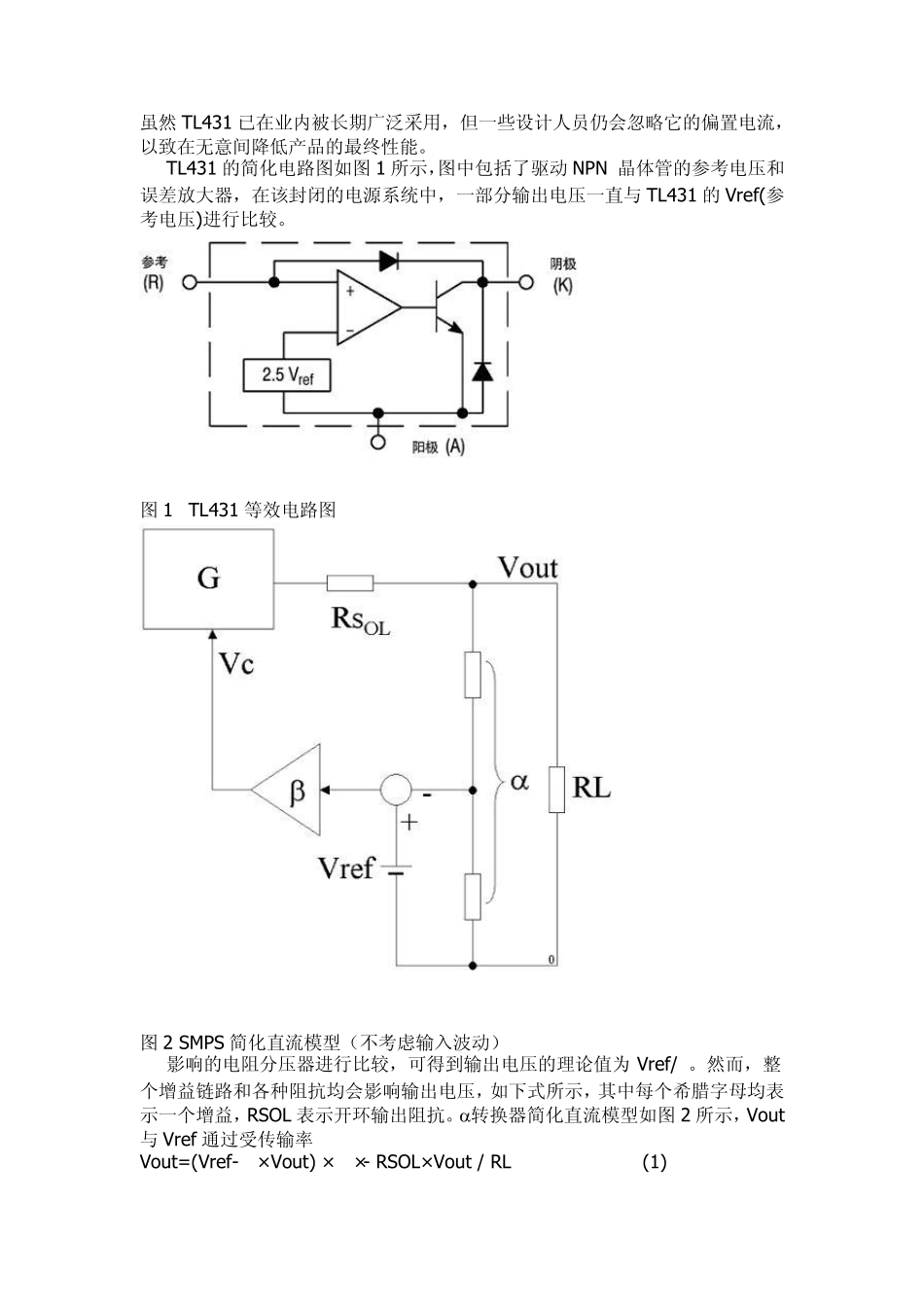

TL431 典型应用电路 TL431 精密可调基准电源有如下特点：稳压值从2.5~ 36V 连续可调;参考电压原误差+-1.0%，低动态输出电阻,典型值为0.22 欧姆输出电流1.0~ 100 毫安;全温度范围内温度特性平坦，典型值为50ppm;低输出电压噪声。 典型应用电路如下： 1：精密基准电压源(附图 1)该电路具有良好的温度稳定性及较大的输出电流。但在连接容性负载时，应特别注意 CL 的取值，以免自激。 2 ： 可调稳压电源（ 附 图2 ） Vo可在2.5~ 36V之 间 调节 。V0=Vref(1+R1/R2)(Vref=2.5v),由于承受电压与（Vi –Vo）有关，因此压差很大时，R 的功耗随之增加。使用时注意。 3：过电压保护电路（附图 3）当 Vi 超过一定电压时，TL431 触发，使晶闸管导通，产生瞬间大电流，将保险丝熔断，从而保护后极电路。V 保护点=（1+R1/R2）Vref. 4：恒流源电路（附图 4----拉电流负载）（附图 5---灌电流负载）恒流值与 Vref和外加电阻有关，功率晶体管选用时要考虑余量。该恒流源如与稳压线路配接，可做电流限制器用。 5：比较器（附图6）它是巧妙的运用了Vref=2.5v这个临界电压。当ViVref 时，Vo=2V 由于 TL431 内阻小，因而输入输出波形跟踪良好。 6：电压监视器（附图7）利用TL431 的转移特性，组成实用电压监视器。当电压处于上下限电压之间，LED 电量，上下限电压分别为（1+R1/R2）Vref 和（1+R3/R4）Vref。 正确偏置 TL431 可获得更好的输出阻抗 时间:2008-06-17 来源: 作者:安森美半导体公司 Christophe BA 点击：2947 字体大小:【大 中 小】 众所周知，TL431 在开关电源(SMPS)反馈环路中是参考电压。该器件结合了参考电压与集电极开路误差放大器，具有操作简单和成本低廉等优点。虽然TL431 已在业内被长期广泛采用，但一些设计人员仍会忽略它的偏置电流，以致在无意间降低产品的最终性能。 TL431 的简化电路图如图 1 所示，图中包括了驱动 NPN 晶体管的参考电压和误差放大器，在该封闭的电源系统中，一部分输出电压一直与 TL431 的Vref(参考电压)进行比较。 图 1 TL431 等效电路图 图 2 SMPS 简化直流模型（不考虑输入波动） 影响的电阻分压器进行比较，可得到输出电压的理论值为 Vref/α。然而，整个增益链路和各种阻抗均会影响输出电压，如下式所示，其中每个希腊字母均表示一个增益，RSOL 表示开环输出阻抗。转换器简化直流模型如图 2 所示，Vout与 Vref...
