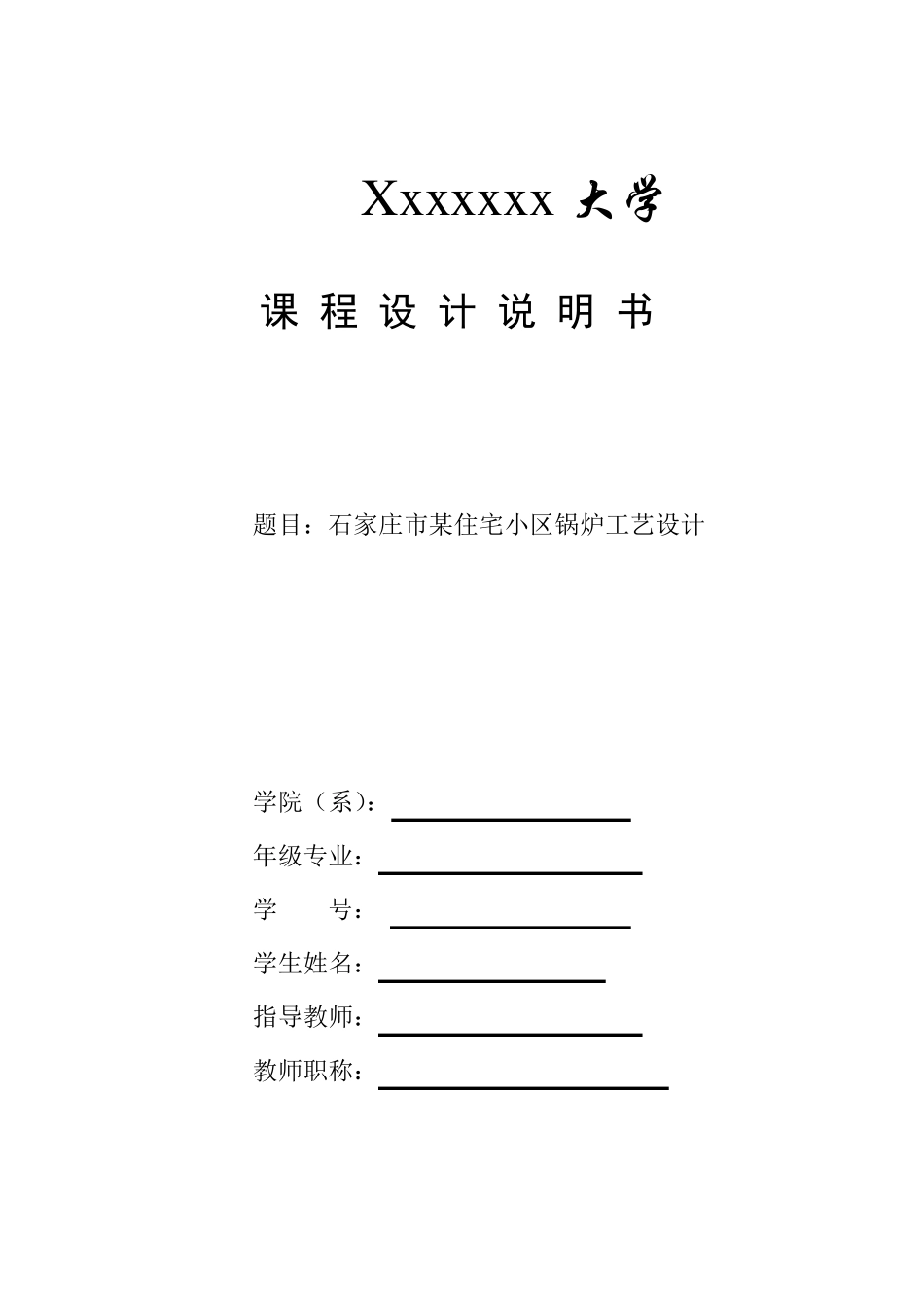

Xxxxxxx大学 课 程 设 计 说 明 书 题目：石家庄市某住宅小区锅炉工艺设计 学院（系）： 年级专业： 学 号： 学生姓名： 指导教师： 教师职称： 目 录 一 设计题目与原始条件 二 热负荷计算及锅炉机组的选择 三 水处理设备选择及计算 四 给水系统的选择与计算 五 水系统主要管道管径的确定 六 送引风系统设计 七 运煤除灰方法的选择 八 锅炉房的布置 九 设计总结 十 参考文献 燕 山 大 学 课 程 设 计 说 明 书 共 13 页 第-1 页 石家庄市某住宅小区锅炉房工艺设计 一 设计概况与原始条件 1. 设计概况： 本设计为石家庄市某住宅小区锅炉房工艺设计，整个设计要求设备选型准确合理、工艺流程布置顺畅、经济技术合理、燃料消耗低、初投资小。根据锅炉房设计的基本要求和规范进行热负荷计算、设备选型和工艺布置。课程设计是《锅炉及锅炉房设备》课程学习之后的一次重要实践，本课设是建筑环境与设备工程专业的主要教学环节之一，通过课程设计了解锅炉房工艺设计内容、程序和基本原则，学习设计的基本方法和步骤，提高运算水平，提高分析和解决实际问题的能力。 2. 原始条件： 1) 热负荷要求： 由参考资料[1]，当室外设计温度为 18℃时，石家庄市采暖设计热指标为 q=35.70W/m2。建筑面积 19×104m2 2) 煤质资料： 煤质为河北峰峰 WⅡ烟煤，煤质成分为：Car=75.60%，Har=1.08%，Sar=0.26%，Oar=1.54%，Nar=0.73%，Mar=3.60%，Aar=17.19%，Qnet,ar=26010kJ/kg，Vdaf=4.07% 3) 水质资料： K+=Na+=10.58mg/L，Cl-=382mg/L，Ca2+=39.19mg/L，Mg2+=21.23mg/L，Fe2+=0.4mg/L，NH4+=1.2mg/L，SO42-=316mg/L，CO32-=20mg/L，HCO3-=194mg/L，溶解氧=3.7mg/L 4) 气象资料： 庄市采暖期天数为 112 天，室外平均温度为-0.6℃，室内采暖设计温度为 18℃，大气压力为 101.32kPa。 二 热负荷计算及锅炉机组的选择 1. 热负荷计算 由参考资料[1]可知当室外设计温度为 18℃时，石家庄市采暖设计热指标为 q=35.7W/m2，采暖面积为 A=19×104m2 采暖设计负荷为 Q=Aq=19×104×35.7=6.783MW 2. 锅炉机组的选择 由于锅炉分热量约占输出负荷的 2~3%，热网散失一般为输出负荷的 10~15%，所以锅炉房的最大计算热负荷为 Qmax=6.783×1.15=7.800MW 根据参考文献[1]得知采暖锅炉房原则上不设备用锅炉，检查可安排在非采暖季，但在锅炉容量的选择上，要考虑一台锅炉事故，其他锅...
