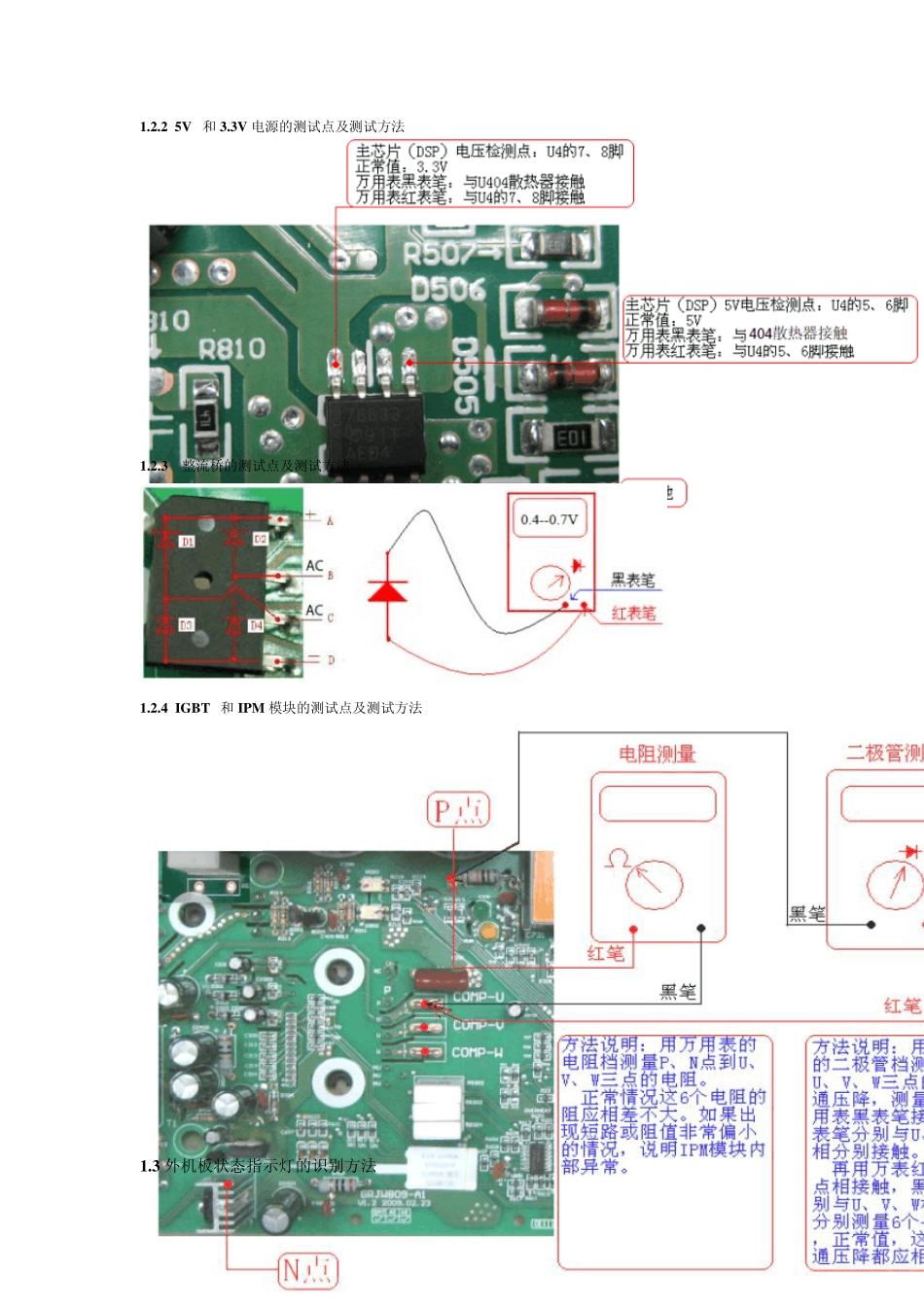

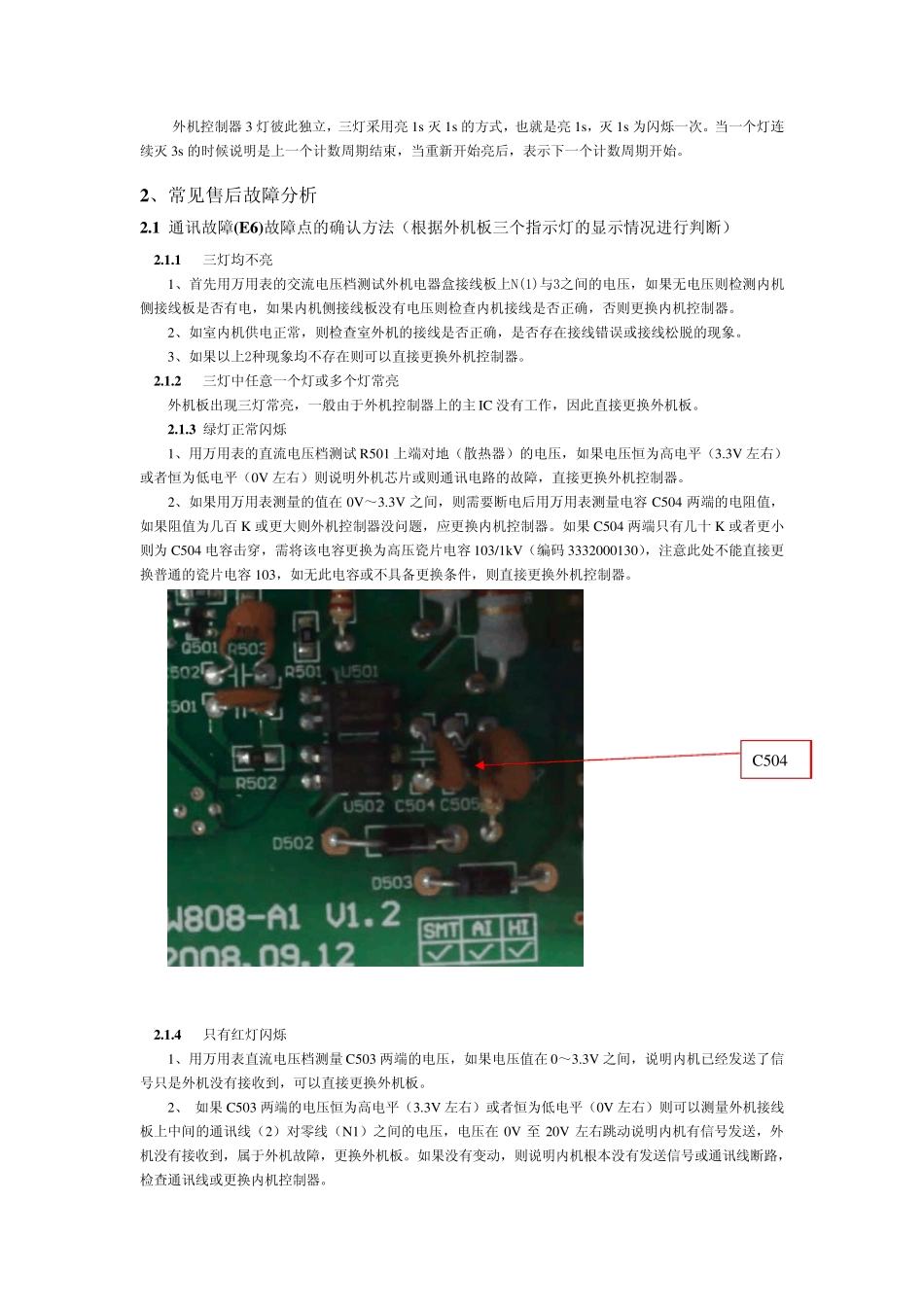

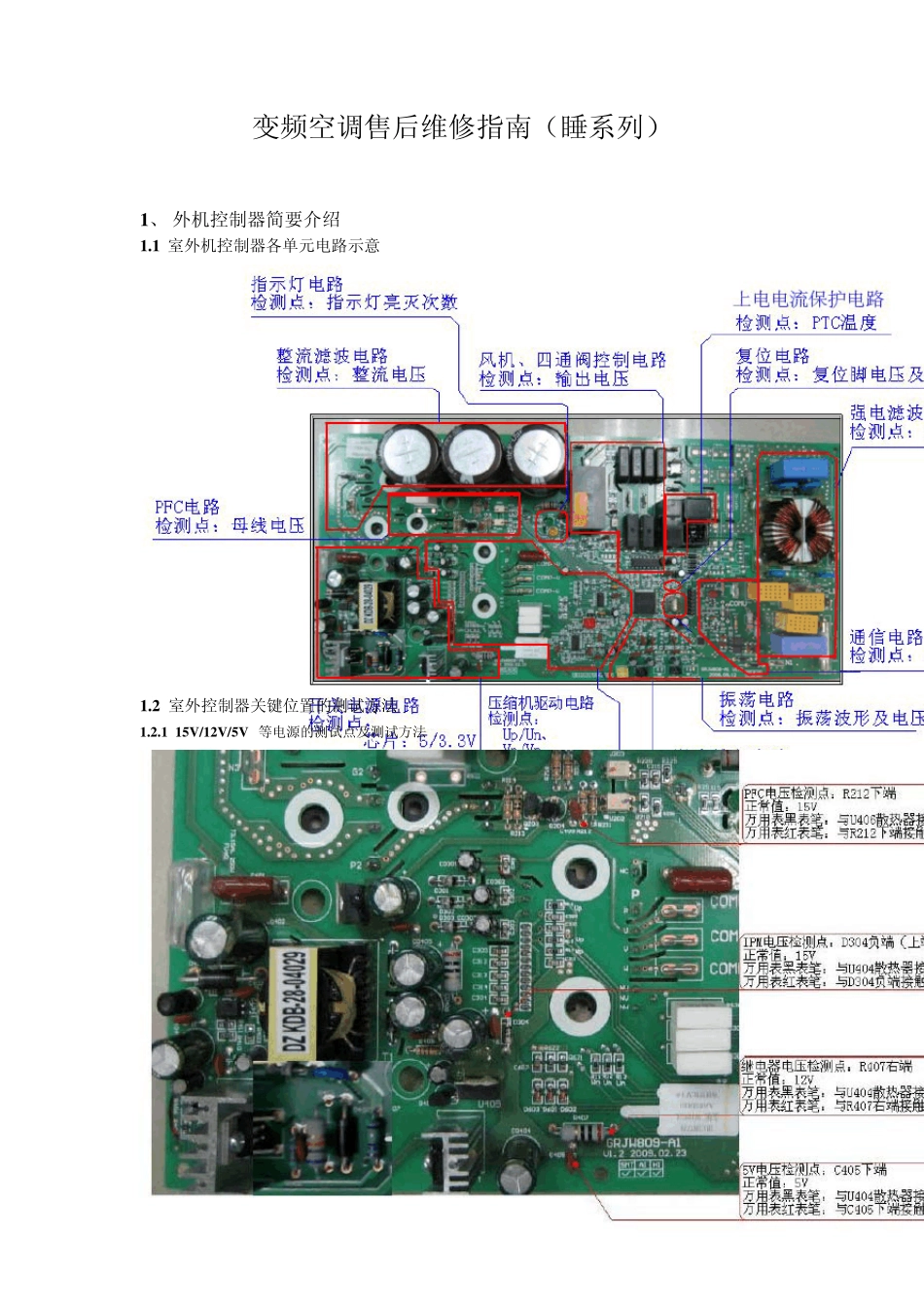

变频空调售后维修指南(睡系列) 1、 外机控制器简要介绍 1.1 室外机控制器各单元电路示意 1.2 室外控制器关键位置的测试方法 1.2.1 15V /12V /5V等电源的测试点及测试方法 1.2.2 5V和3.3V 电源的测试点及测试方法 1.2.3 整流桥的测试点及测试方法 1.2.4 IGBT 和IPM 模块的测试点及测试方法 1.3 外机板状态指示灯的识别方法 外机控制器3 灯彼此独立,三灯采用亮1s灭1s的方式,也就是亮1s,灭1s为闪烁一次。当一个灯连续灭3s的时候说明是上一个计数周期结束,当重新开始亮后,表示下一个计数周期开始。 2、常见售后故障分析 2.1 通讯故障(E 6)故障点的确认方法(根据外机板三个指示灯的显示情况进行判断) 2.1.1 三灯均不亮 1、首先用万用表的交流电压档测试外机电器盒接线板上N(1)与3之间的电压,如果无电压则检测内机侧接线板是否有电,如果内机侧接线板没有电压则检查内机接线是否正确,否则更换内机控制器。 2、如室内机供电正常,则检查室外机的接线是否正确,是否存在接线错误或接线松脱的现象。 3、如果以上2种现象均不存在则可以直接更换外机控制器。 2.1.2 三灯中任意一个灯或多个灯常亮 外机板出现三灯常亮,一般由于外机控制器上的主IC 没有工作,因此直接更换外机板。 2.1.3 绿灯正常闪烁 1、用万用表的直流电压档测试 R501 上端对地(散热器)的电压,如果电压恒为高电平(3.3V 左右) 或者恒为低电平(0V 左右)则说明外机芯片或则通讯电路的故障,直接更换外机控制器。 2、如果用万用表测量的值在 0V~3.3V 之间,则需要断电后用万用表测量电容C504 两端的电阻 值,如果阻 值为几 百 K 或更大 则外机控制器没问 题 ,应 更换内机控制器。如果 C504 两端只 有几 十 K 或者更小则为C504 电容击 穿 ,需将 该 电容更换为高压瓷 片电容103/1kV(编 码 3332000130),注 意此处 不能 直接更换普 通的瓷 片电容103,如无此电容或不具 备 更换条 件 ,则直接更换外机控制器。 2.1.4 只 有红 灯闪烁 1、用万用表直流电压档测量C503 两端的电压,如果电压值在 0~3.3V 之间,说明内机已 经 发 送 了 信号 只 是外机没有接收 到 ,可以直接更换外机板。 2、 如果 C503 两端的电压恒为高电平(3.3V 左右)或者恒为低电平(0V 左右)则可以测量外机接线板上中间的通讯线(2)对零 线(N1)之间的电压,电压在 0V 至20V 左右跳 动...
