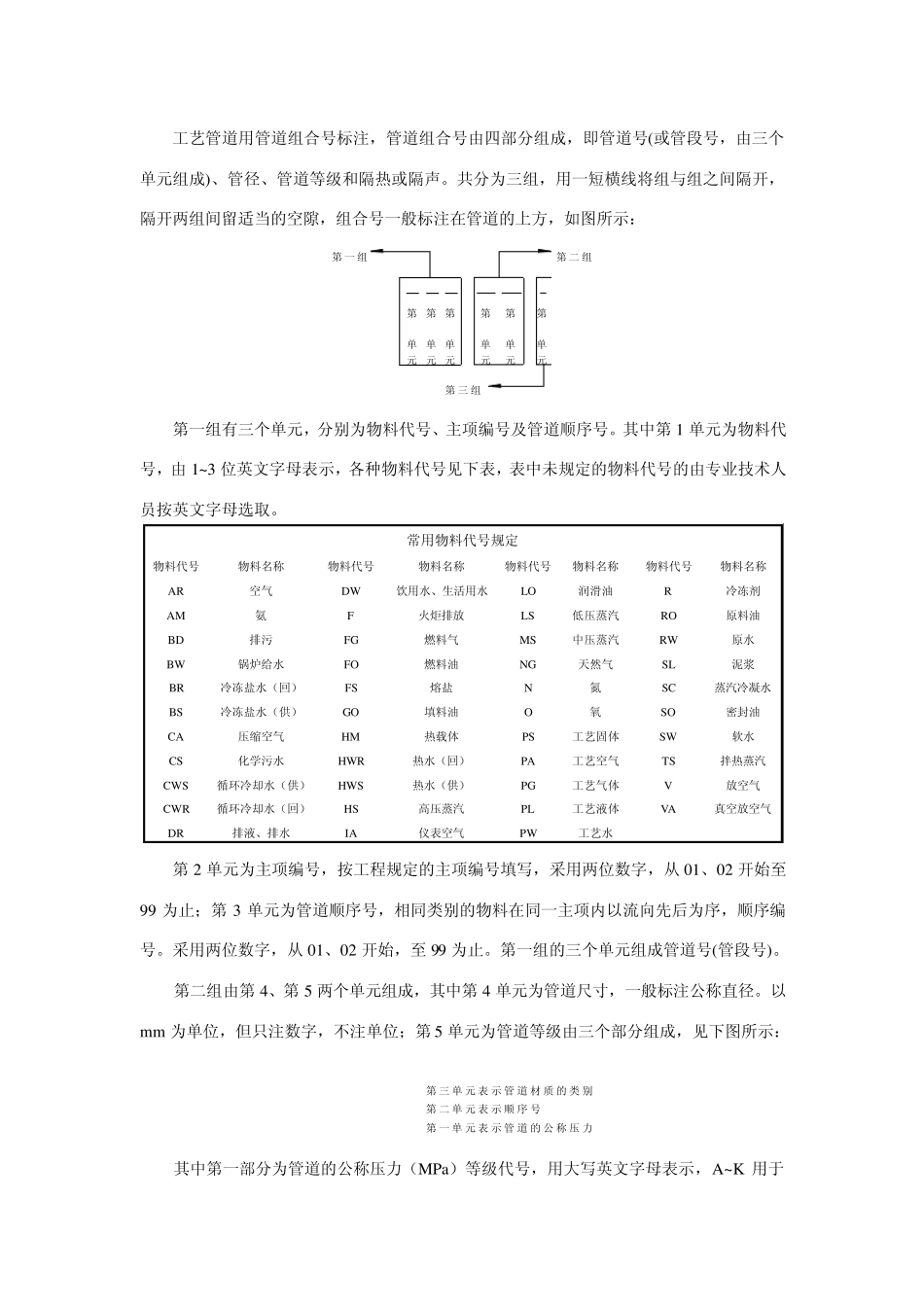

工艺流程图识图基础知识 工艺流程图是工艺设计的关键文件,同时也是生产过程中的指导工具。而在这里我们要讲的只是其在运用于生产实际中大家应了解的基础知识(涉及化工工艺流程设计的内容有兴趣的师傅可以找些资料来看)。它以形象的图形、符号、代号,表示出工艺过程选用的化工设备、管路、附件和仪表等的排列及连接,借以表达在一个化工生产中物量和能量的变化过程。流程图是管道、仪表、设备设计和装置布置专业的设计基础,也是操作运行及检修的指南。 在生产实际中我们经常能见到的表述流程的工艺图纸一般只有两种,也就是大家所知道的 PFD 和 P&ID。PFD 实际上是英文单词的词头缩写,全称为Process Flow Diagram,翻译议成中文就是“工艺流程图”的意思。而 P&ID 也是英文单词的词头缩写,全称为Piping and Instrumentation Diagram,“&”在英语中表示 and。整句翻译过来就是“工艺管道及仪表流程图”。二者的主要区别就是图中所表达内容多少的不同,PFD 较 P&ID 内容简单。更明了的解释就是 P&ID 图纸里面基本上包括了现场中所有的管件、阀门、仪表控制点等,非常全面,而 PFD 图将整个生产过程表述明白就可以了,不必将所有的阀门、管件、仪表都画出来。 另外,还有一种图纸虽不是表述流程的,但也很重要即设备布置图。但相对以上两类图而言,读起来要容易得多,所以在后面只做简要介绍。 下面就介绍一下大家在图纸中经常看到的一些内容及表示方法。 1 流程图主要内容 不管是哪一种,那一类流程图,概括起来里面的内容大体上包括图形、标注、图例、标题栏等四部分,我们在拿到一张图纸后,首先就是整体的认识一下它的主要内容。具体内容分别如下: a 图形 将全部工艺设备按简单形式展开在同一平面上,再配以连接的主、辅管线及管件,阀门、仪表控制点等符号。 b 标注 主要注写设备位号及名称、管段编号、控制点代号、必要的尺寸数据等。 c 图例 为代号、符号及其他标注说明。 d 标题栏 注写图名、图号、设计阶段等。 明 确 了 图 纸 的 四 个 主 要 组 成 , 我 们 就 可 以 逐 一 了 解 每 一 部 分 的 具 体 内 容 , 在 读 工 艺 施 工流 程 图 时 , 首 先 了 解 标 题 栏 和 图 例 说 明 , 从 中 掌 握 所 读 图 样 的 名 称 、 各 种 图 形 符 号 、 代 号 的意 义 及 管 路 标 注 等 ; 然 后 ...
