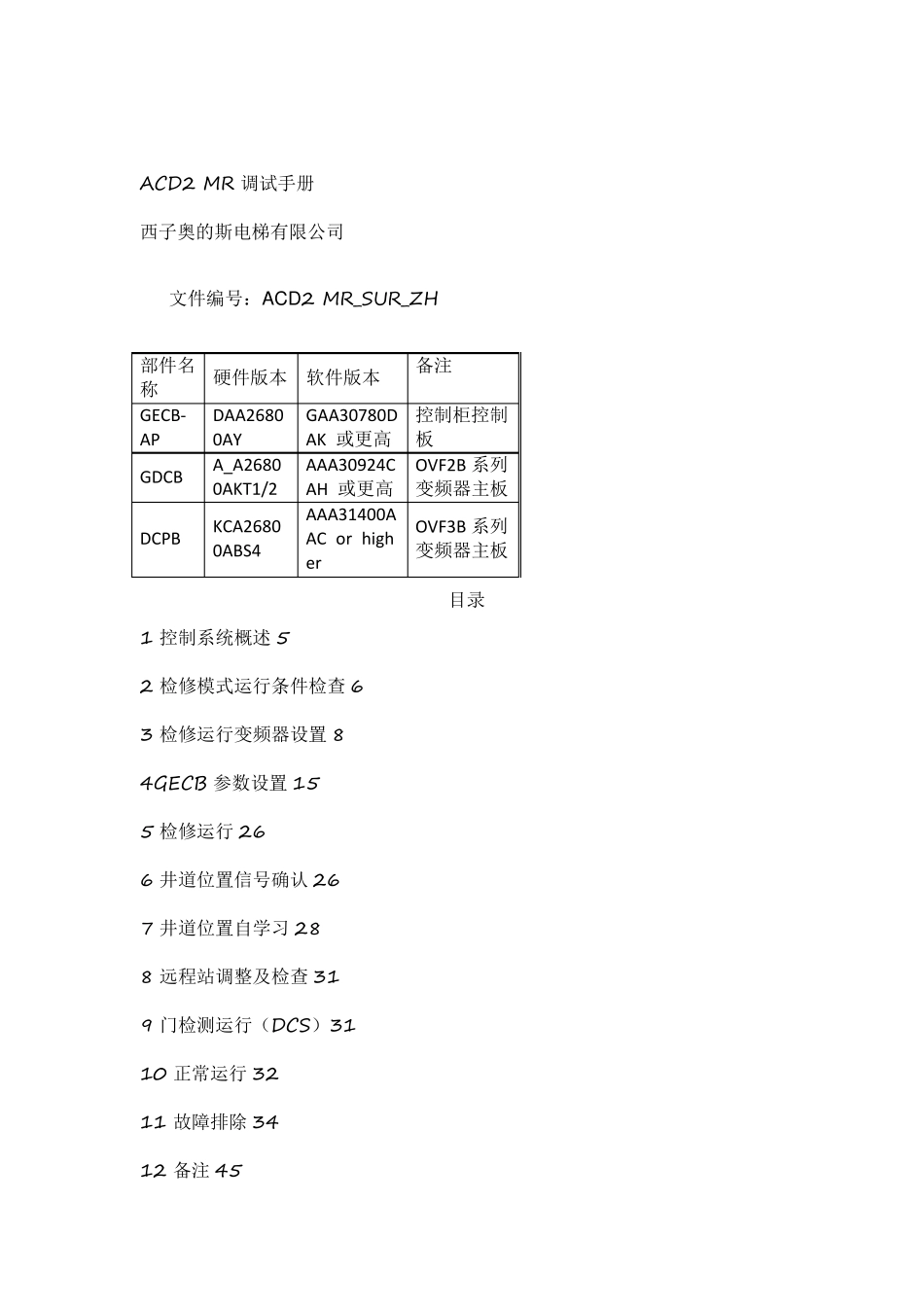

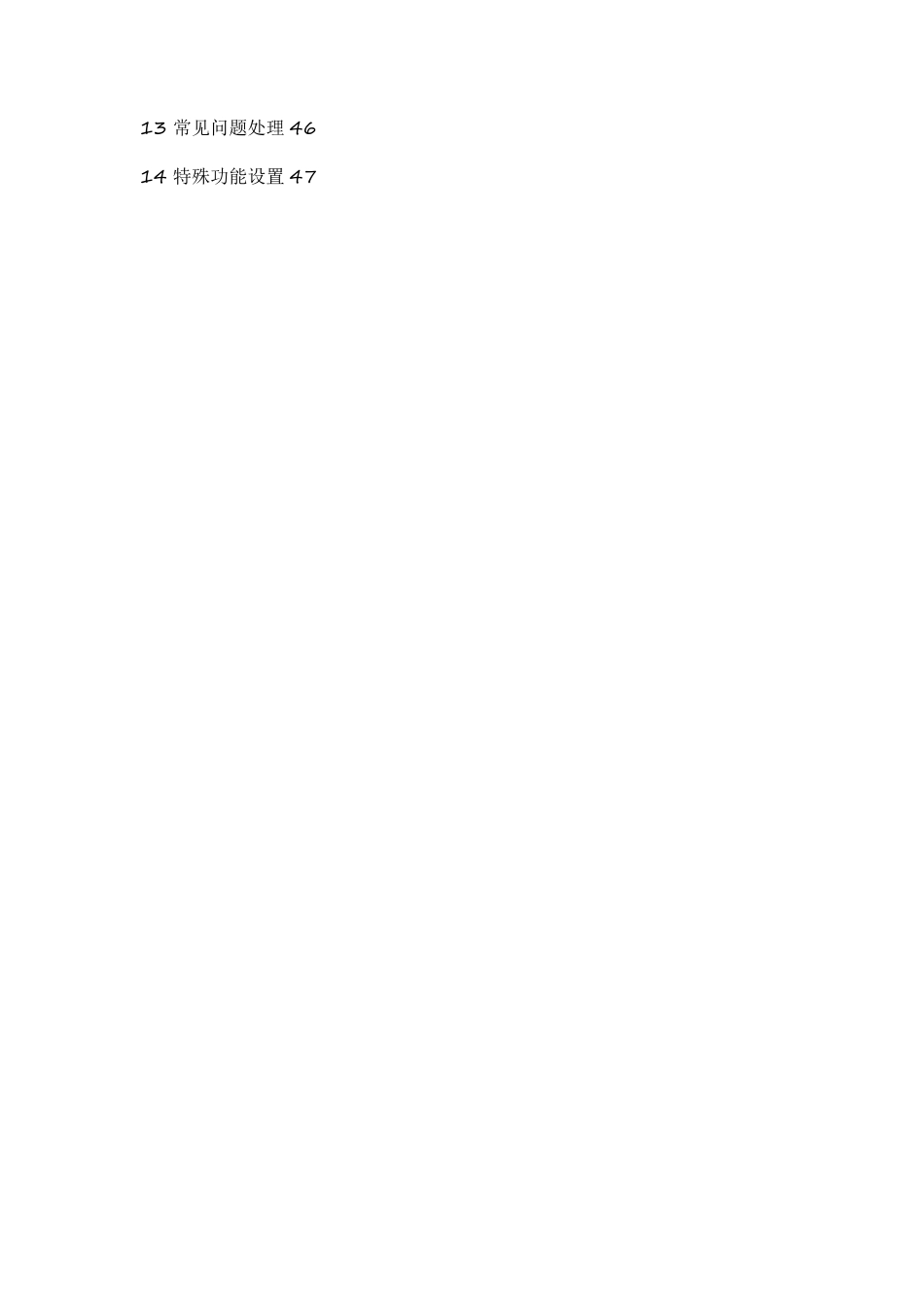

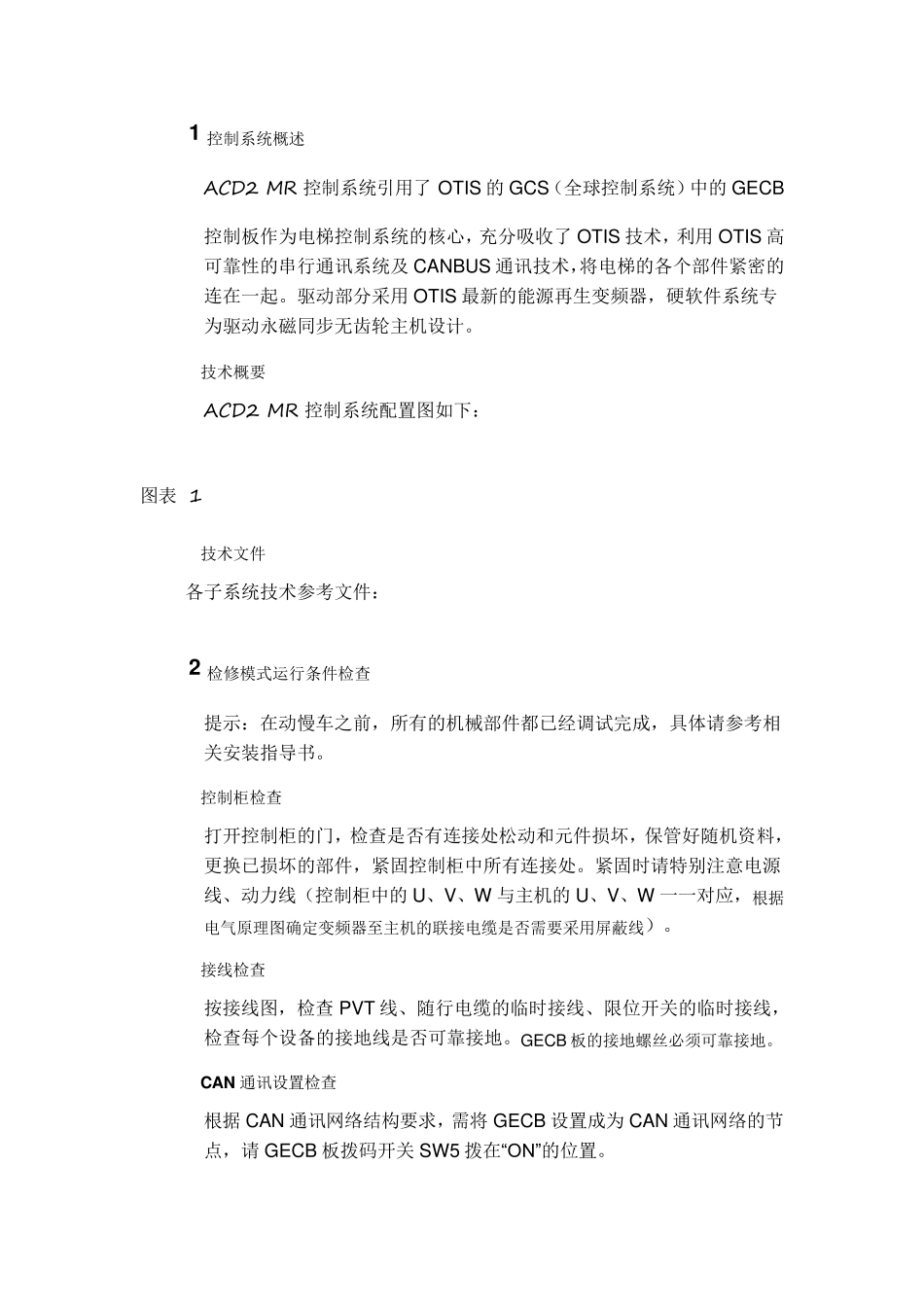

ACD2 MR 调试手册 西子奥的斯电梯有限公司 文件编号：ACD2 MR_SUR_ZH 部件名称 硬件版本 软件版本 备注 GECB-AP DAA26800AY GAA30780DAK 或更高 控制柜控制板 GDCB A_A26800AKT1/2 AAA30924CAH 或更高 OVF2B 系列变频器主板 DCPB KCA26800ABS4 AAA31400AAC or higher OVF3B 系列变频器主板 目录 1 控制系统概述 5 2 检修模式运行条件检查 6 3 检修运行变频器设置 8 4GECB 参数设置 15 5 检修运行 26 6 井道位置信号确认 26 7 井道位置自学习 28 8 远程站调整及检查 31 9 门检测运行（DCS）31 10 正常运行 32 11 故障排除 34 12 备注45 13 常见问题处理46 14 特殊功能设置 47 1 控制系统概述 ACD2 MR控制系统引用了 OTIS 的 GCS（全球控制系统）中的 GECB控制板作为电梯控制系统的核心，充分吸收了 OTIS 技术，利用 OTIS 高可靠性的串行通讯系统及 CANBUS 通讯技术，将电梯的各个部件紧密的连在一起。驱动部分采用 OTIS 最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。 技术概要 ACD2 MR控制系统配置图如下： 图表 1 技术文件 各子系统技术参考文件： 2 检修模式运行条件检查 提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。 控制柜检查 打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。紧固时请特别注意电源线、动力线（控制柜中的 U、V、W 与主机的 U、V、W 一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。 接线检查 按接线图，检查 PVT 线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。GECB 板的接地螺丝必须可靠接地。 C A N 通讯设置检查 根据 CAN 通讯网络结构要求，需将 GECB 设置成为 CAN 通讯网络的节点，请 GECB 板拨码开关 SW 5 拨在“ON”的位置。 绝缘检查 脱开接地线和HL 的连接，拔出GECB 和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF” 位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之内，重新接上地线和GECB 和变频器上的插件。 电路 允许的绝缘电阻 动力电路和...
