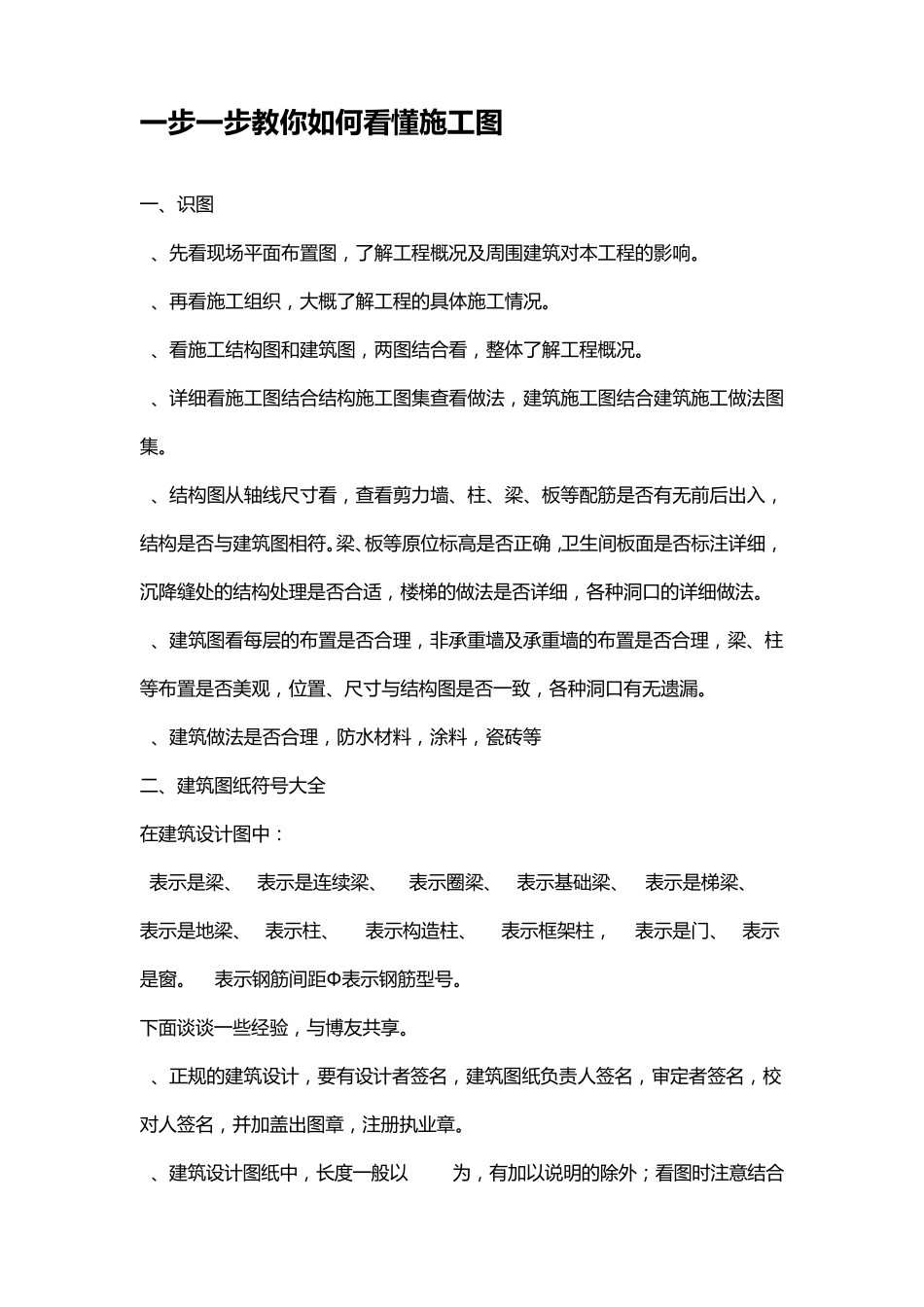

一步一步教你如何看懂施工图 一 、识图 1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。 2、再看施工组织，大概了解工程的具体施工情况。 3、看施工结构图和建筑图，两图结合看，整体了解工程概况。 4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。 5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。 6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一 致，各种洞口有无遗漏。 7、建筑做法是否合理，防水材料，涂料，瓷砖等 二、建筑图纸符号大全 在建筑设计图中： l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m 表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号。 下面谈谈一 些经验，与博友共享。 1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。 2、建筑设计图纸中，长度一 般以 mm为，有加以说明的除外；看图时注意结合“建 筑 用 料 说 明 ”与 其 他 图 纸 进 行 综 合 。 “建 筑 用 料 说 明 ”中 ， 在 各 小 项 的 前 面有 打 上 “√”的 ， 为 该 设 计 所 采 用 的 做 法 。 没 有 打 勾 的 ， 非 该 设 计 所 采 用 的 做 法 。 3、如 在 建 筑 设 计 图 中 ： “c20钢 筋 砼 jl（ 240400） 配 4φ16络 φ6＠ 200箍 。 ”解 读 为 ： 强 度 为c的 钢 筋 混 凝 土 结 构 的 基 础 梁 ， 宽240mm， 高400mm， 配 4条 直 径 16厘 （ 16mm） 螺 纹 的 主 钢 筋 ， 每 间 隔 200mm箍 一 个 直 径 6厘 的 钢 筋长 方 形 环 络 。 (长 方 形 环 络 长 约 340--350mm， 宽 约 180mm--190mm)。 4、如 在 建 筑 设 计 图 中 ： “c20砼 小 柱 （ 240240） 配 4φ12箍 ］ 6＠ 200。 ”其中 ， “］ 6＠ 200”为 不 规 范 标 注 ， 应 为 “φ6＠ 200”。 解 读 为 ： 强 度 为 c20的钢 ...
