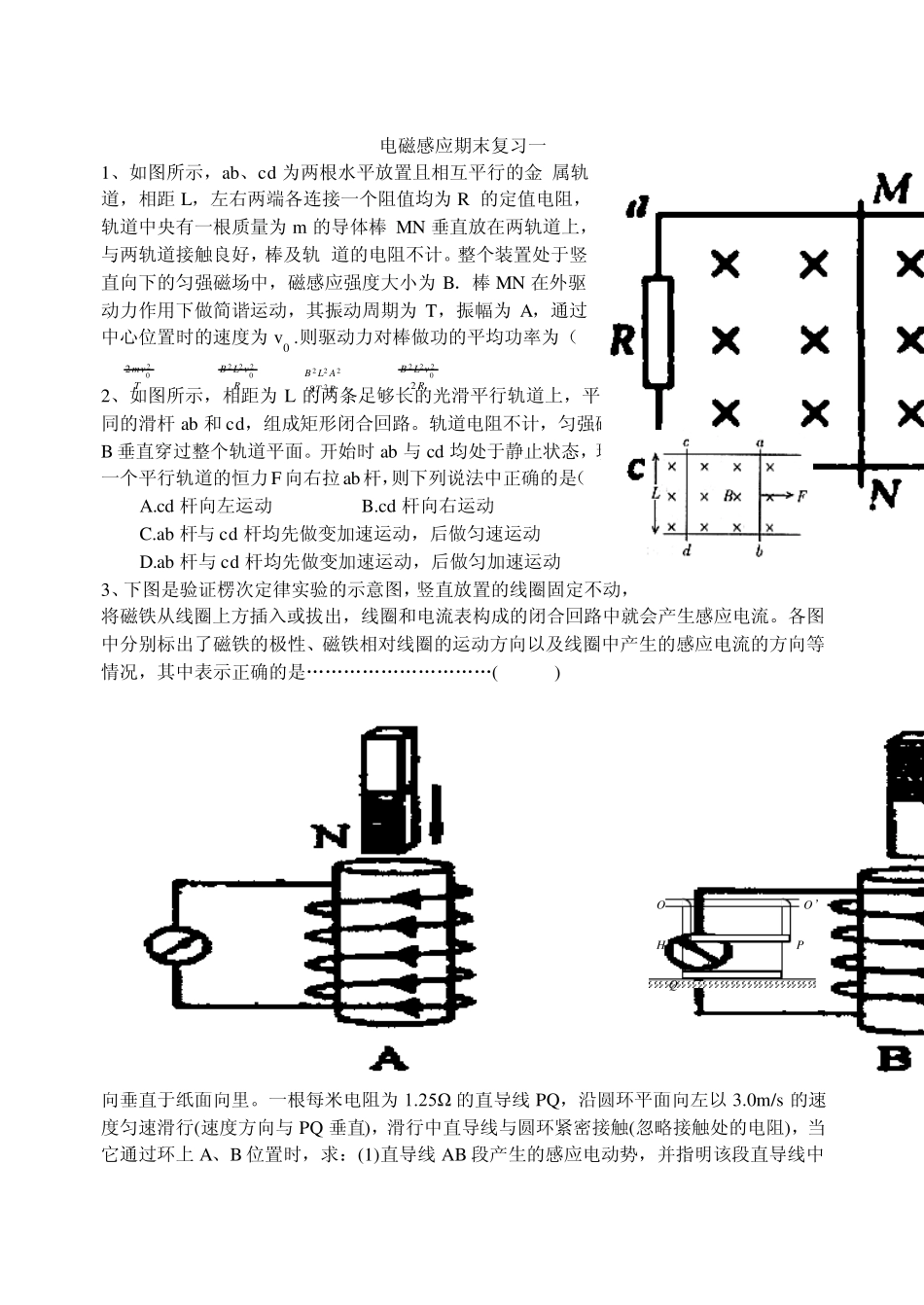

电磁感应期末复习一 1、如图所示，ab、cd 为两根水平放置且相互平行的金 属轨道，相距 L，左右两端各连接一个阻值均为 R 的定值电阻，轨道中央有一根质量为 m 的导体棒 MN 垂直放在两轨道上，与两轨道接触良好，棒及轨 道的电阻不计。整个装置处于竖直向下的匀强磁场中，磁感应强度大小为 B．棒 MN 在外驱动力作用下做简谐运动，其振动周期为 T，振幅为 A，通过中心位置时的速度为 v0 .则驱动力对棒做功的平均功率为（ ） A.202 mvT B. 2220B L vR C 22228B L ATR D 22202B L vR 2、如图所示，相距为 L 的两条足够长的光滑平行轨道上，平行放置两根质量和电阻都相同的滑杆 ab 和 cd，组成矩形闭合回路。轨道电阻不计，匀强磁场B 垂直穿过整个轨道平面。开始时 ab 与 cd 均处于静止状态，现用一个平行轨道的恒力F 向右拉ab杆，则下列说法中正确的是（ ） A.cd 杆向左运动 B.cd 杆向右运动 C.ab 杆与 cd 杆均先做变加速运动，后做匀速运动 D.ab 杆与 cd 杆均先做变加速运动，后做匀加速运动 3、下图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流。各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中表示正确的是„„„„„„„„„„( ) 4、如图所示，两根长均为 L、电阻均为 R、质量分别为 m 和 M 的导体棒 P、Q，用两根电阻和质量均不计的细软导线连接成闭合电路，跨挂于离地高为 H的绝缘光滑水平杆 OO’上，导体棒 Q 恰好在地面上，导体棒 P 离地高为 h（h＜H，整个装置处于一方向水平且垂直于导体棒的匀强磁场中，其磁感应强度随时间变化的关系为 B＝kt，则经过 t＝____________时间导体棒 Q 将离地向上运动，当两导体棒运动到相同高度时的速度大小为 v，则此过程中感应电流做的功为____________。 5、用电阻为 18Ω 的均匀导线弯成图中直径D=0.80m 的封闭金属圆环，环上 AB 弧所对圆心角为 60°，将圆环垂直于磁感线方向固定在磁感应强度 B=0.50T 的匀强磁场中，磁场方向垂直于纸面向里。一根每米电阻为 1.25Ω 的直导线PQ，沿圆环平面向左以3.0m/s 的速度匀速滑行(速度方向与 PQ 垂直)，滑行中直导线与圆环紧密接触(忽略接触处的电阻)，当它通过环上 A、B 位置时，求：(1)直导线AB 段产生的感应电动势，...
