Φ4×60m回转窑说明书VIP免费

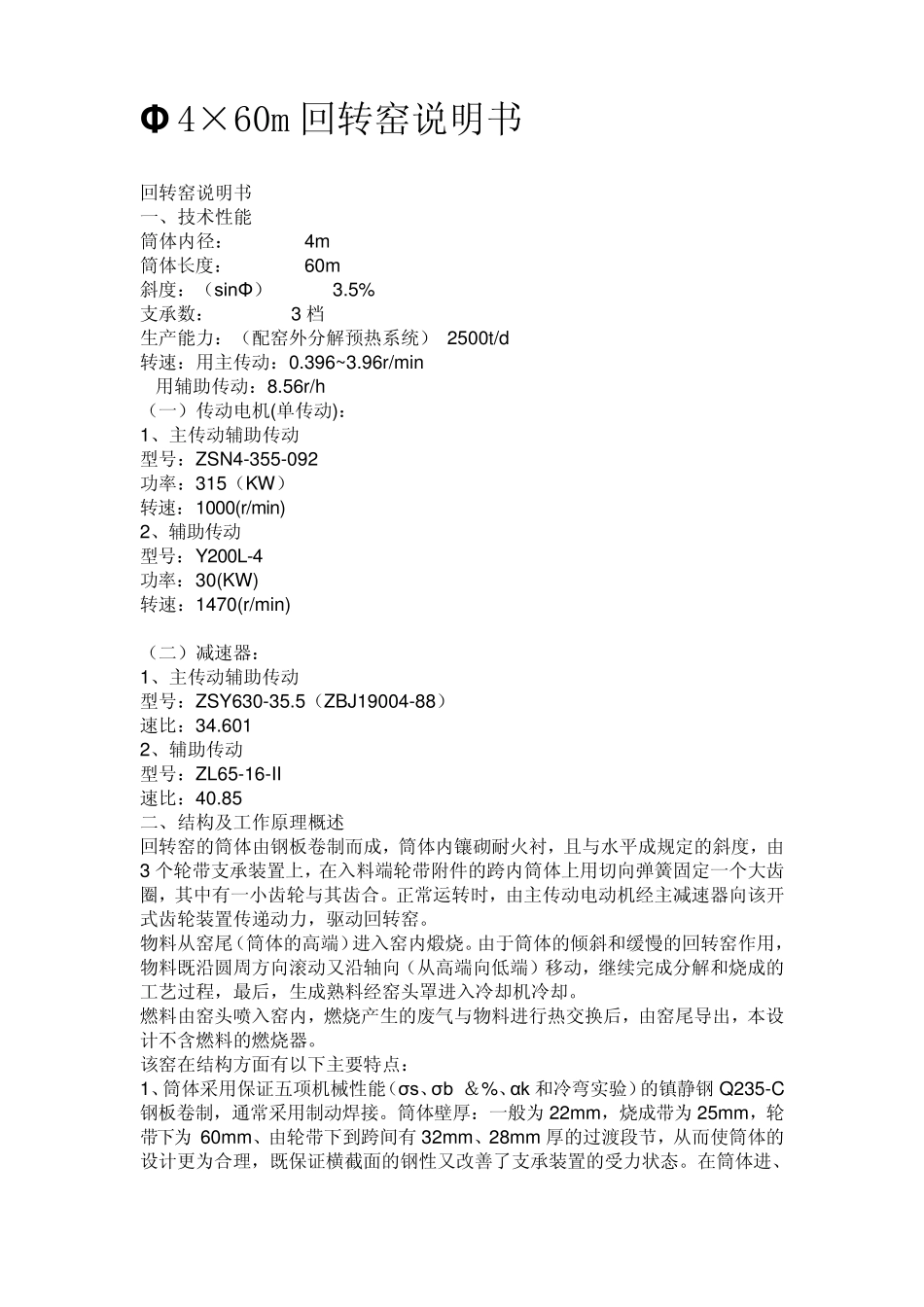

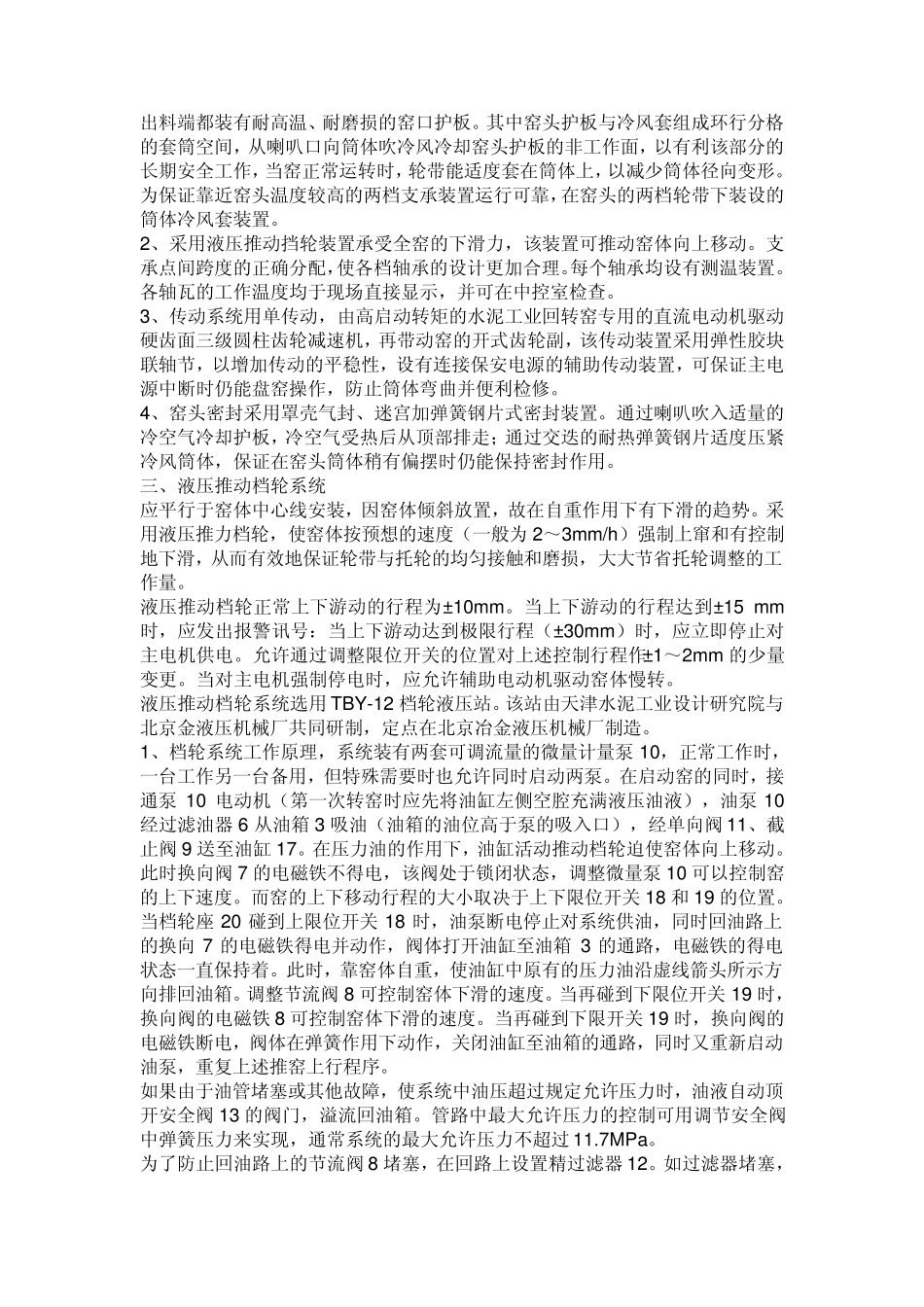

Φ 4×60m 回转窑说明书 回转窑说明书 一、技术性能 筒体内径： 4m 筒体长度： 60m 斜度：（sinΦ） 3.5% 支承数： 3 档 生产能力：（配窑外分解预热系统） 2500t/d 转速：用主传动：0.396~ 3.96r/min 用辅助传动：8.56r/h （一）传动电机(单传动)： 1、主传动辅助传动 型号：ZSN4-355-092 功率：315（KW） 转速：1000(r/min) 2、辅助传动 型号：Y200L-4 功率：30(KW) 转速：1470(r/min) （二）减速器： 1、主传动辅助传动 型号：ZSY630-35.5（ZBJ19004-88） 速比：34.601 2、辅助传动 型号：ZL65-16-II 速比：40.85 二、结构及工作原理概述 回转窑的筒体由钢板卷制而成，筒体内镶砌耐火衬，且与水平成规定的斜度，由3 个轮带支承装置上，在入料端轮带附件的跨内筒体上用切向弹簧固定一个大齿圈，其中有一小齿轮与其齿合。正常运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑。 物料从窑尾（筒体的高端）进入窑内煅烧。由于筒体的倾斜和缓慢的回转窑作用，物料既沿圆周方向滚动又沿轴向（从高端向低端）移动，继续完成分解和烧成的工艺过程，最后，生成熟料经窑头罩进入冷却机冷却。 燃料由窑头喷入窑内，燃烧产生的废气与物料进行热交换后，由窑尾导出，本设计不含燃料的燃烧器。 该窑在结构方面有以下主要特点： 1、筒体采用保证五项机械性能（σs、σb ＆%、αk 和冷弯实验）的镇静钢 Q235-C钢板卷制，通常采用制动焊接。筒体壁厚：一般为 22mm，烧成带为 25mm，轮带下为 60mm、由轮带下到跨间有 32mm、28mm 厚的过渡段节，从而使筒体的设计更为合理，既保证横截面的钢性又改善了支承装置的受力状态。在筒体进、出料端都装有耐高温、耐磨损的窑口护板。其中窑头护板与冷风套组成环行分格的套筒空间，从喇叭口向筒体吹冷风冷却窑头护板的非工作面，以有利该部分的长期安全工作，当窑正常运转时，轮带能适度套在筒体上，以减少筒体径向变形。为保证靠近窑头温度较高的两档支承装置运行可靠，在窑头的两档轮带下装设的筒体冷风套装置。 2、采用液压推动挡轮装置承受全窑的下滑力，该装置可推动窑体向上移动。支承点间跨度的正确分配，使各档轴承的设计更加合理。每个轴承均设有测温装置。各轴瓦的工作温度均于现场直接显示，并可在中控室检查。 3、传动系统用单传动，由高启动转矩的水泥工业回转窑专用的直流电动机驱动硬齿面三级圆柱齿轮减速机，再带动窑的开式齿轮副...
