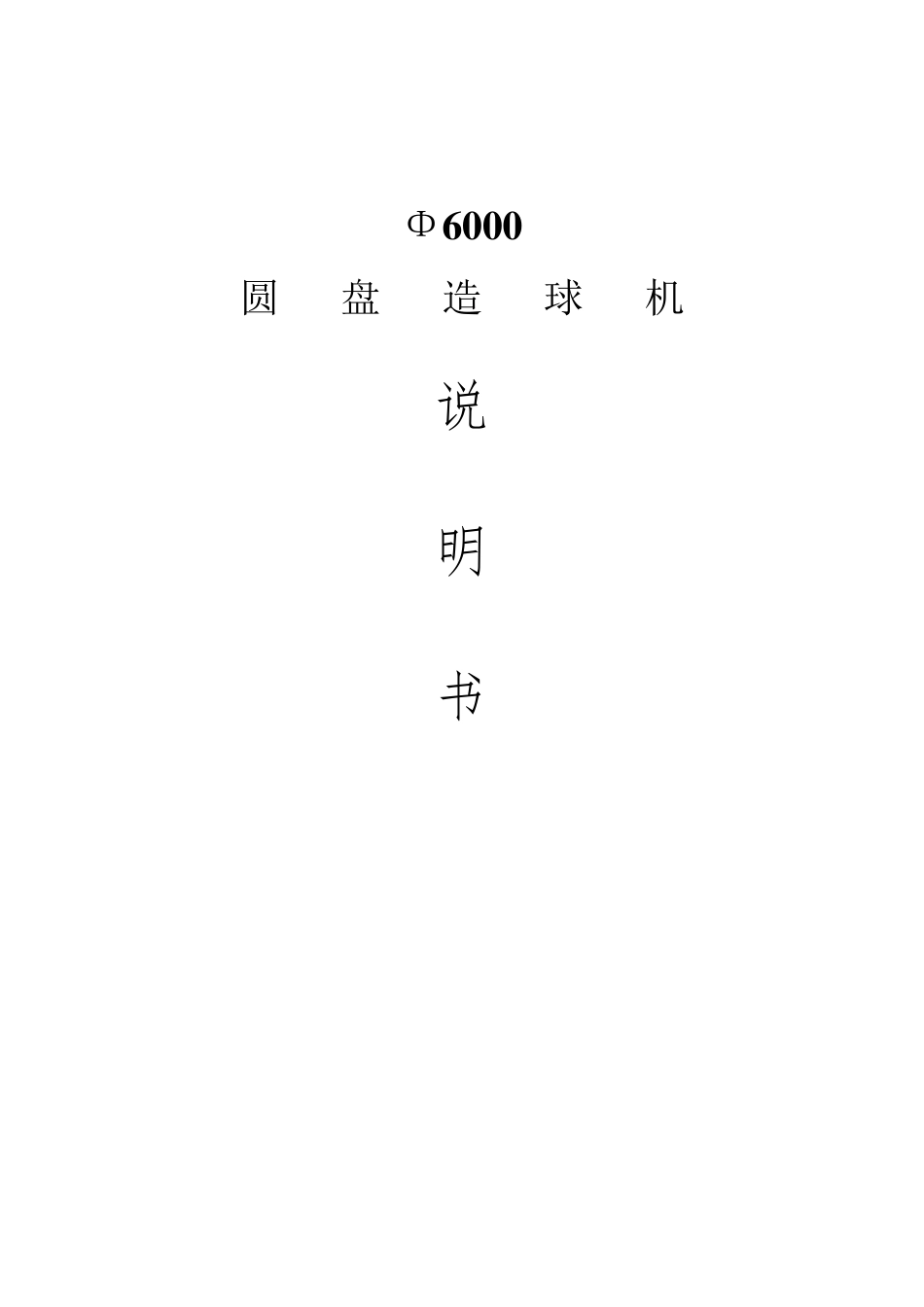

Φ6 0 0 0 圆 盘 造 球 机 说 明 书 2 目录 一、 前言 二、 技术性能 三、 主要结构 四、 工作原理 五、 安装要求 六、 试车、维修及保养 七、 主要易损件 3 一、 前言 Φ6 0 0 0 圆盘造球机用于铁矿粉造球,它是各类球团厂的主要配套设备之一,设备适应性较强,其倾角和转速均是可调的,采用电动旋转刮刀刮刀面。 二、 技术性能 设备性能参数 名称 数据 单位 备注 主参数 圆盘直径 Φ6000 mm 圆盘边高 700 mm 圆盘倾角调整装置 43-53 mm 圆盘转速 7.0 7.5 8.0 8.5 r/min 产量 56 t/h 电动机 电机型号 Y280M-4 额定功率 90 Kw 额定转速 1480 r/min 减速机 型号 NY112 银川减速机厂专制 速比 25 窄V 带 型号 SPB3550 6根 开式齿轮 模数 22 速比 6.85 大齿轮齿数 137 小齿轮齿数 20 底刮刀减速机 型号 XLED5.5-95-187 天津减速机厂专制 速比 187 功率 5.5 输出转速 8 r/min 润滑参数表 稀油站 型号 XYZ63 公称流量 63 l/min 冷却水流量 3 m³/h 油泵 电机功率 3 Kw 润滑对 象 NY112 I=25 XLED5.5-95-187 4 三、 主要结构 Φ6000 圆盘造球机主要由以下几部分构成: 传动装置,底刮刀装置,边刮刀装置,机架,圆盘倾角调整装置等。圆盘的主传动是通过电机,三角皮带,行星减速机,外啮合开式齿轮实现的。开式齿轮通过乱栓与圆盘联接,圆盘通过键,螺钉联接在主轴上,电动机,减速机固定在倾斜的主轴箱体上,随圆盘体一起调整。 底刮刀采用摆线针轮减速机(自带电机)传动共 2 套,底刮刀盘体上装有 5 个耙齿,他们在距盘面 15mm-30mm 高的平行平面内做圆周运动(与盘体旋转方向相反)刮刀刮到的性能较好。 边刮刀装置也采用了摆线针轮减速机传动。旋转刮盘边。刮刀刀头距盘边的距离为 15mm-30mm。 倾角调整装置,用于调整圆盘的倾角,它调整倾角方便省力,给水系统为造球物料补充所需的水分。 润滑形式采用稀油强制润滑行星减速机及摆线针轮减速机。 四、 工作原理 生产水泥所用的粘土和矿渣等原料均含有一定的水份,一般情况粘土含水量为 12~20%,矿渣含水量大于 15%,为了满足粉磨 和均化的工艺 要求 ,粘土和矿渣均需要进 行烘 干 。 5 物 料 的 烘 干 过 程 是 物 料 与 热 气 体 经 过 直 接 的 热 交 换 ,将 物 料 表 面水 分 蒸 发 的 过 程 。 烘...
