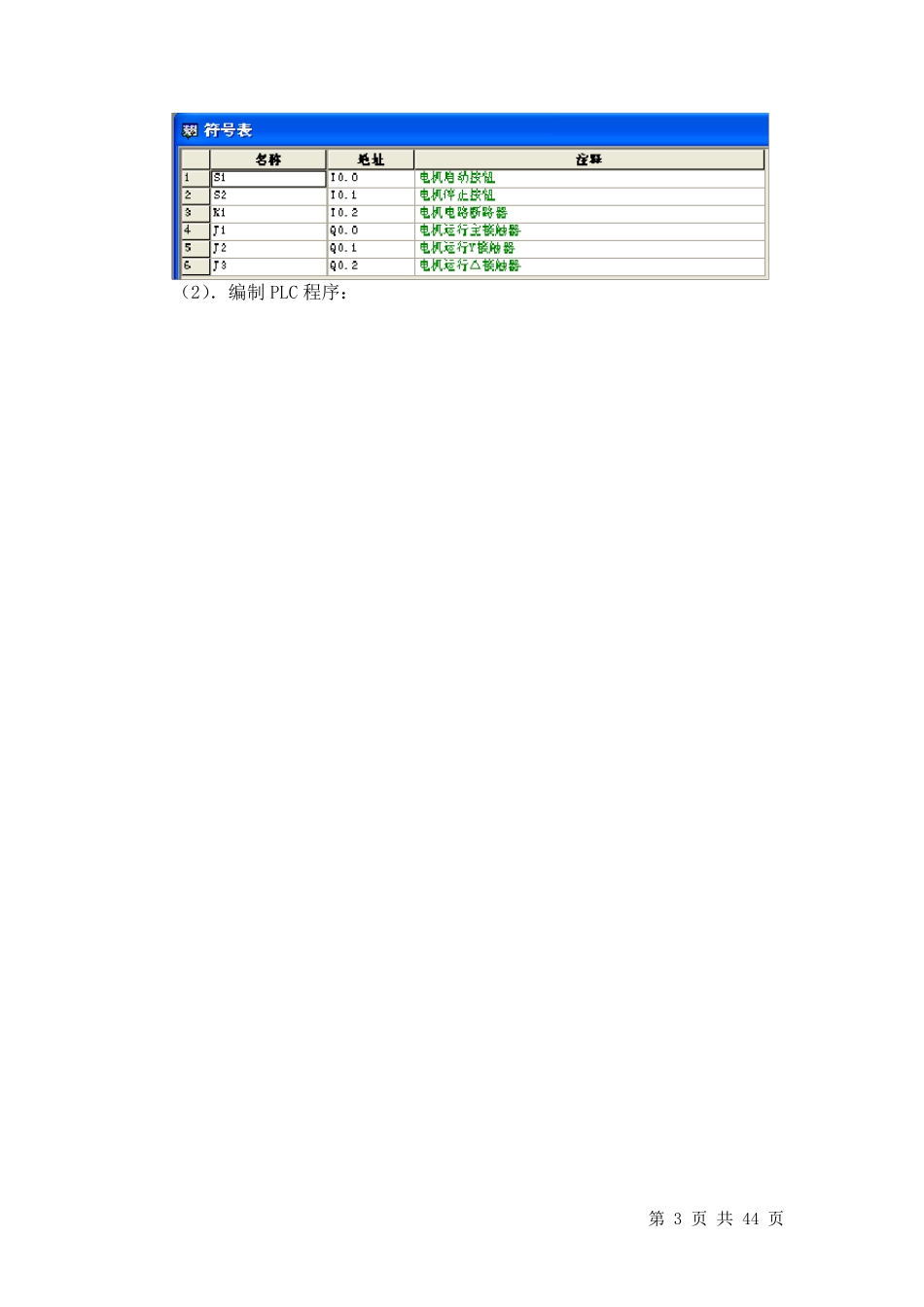

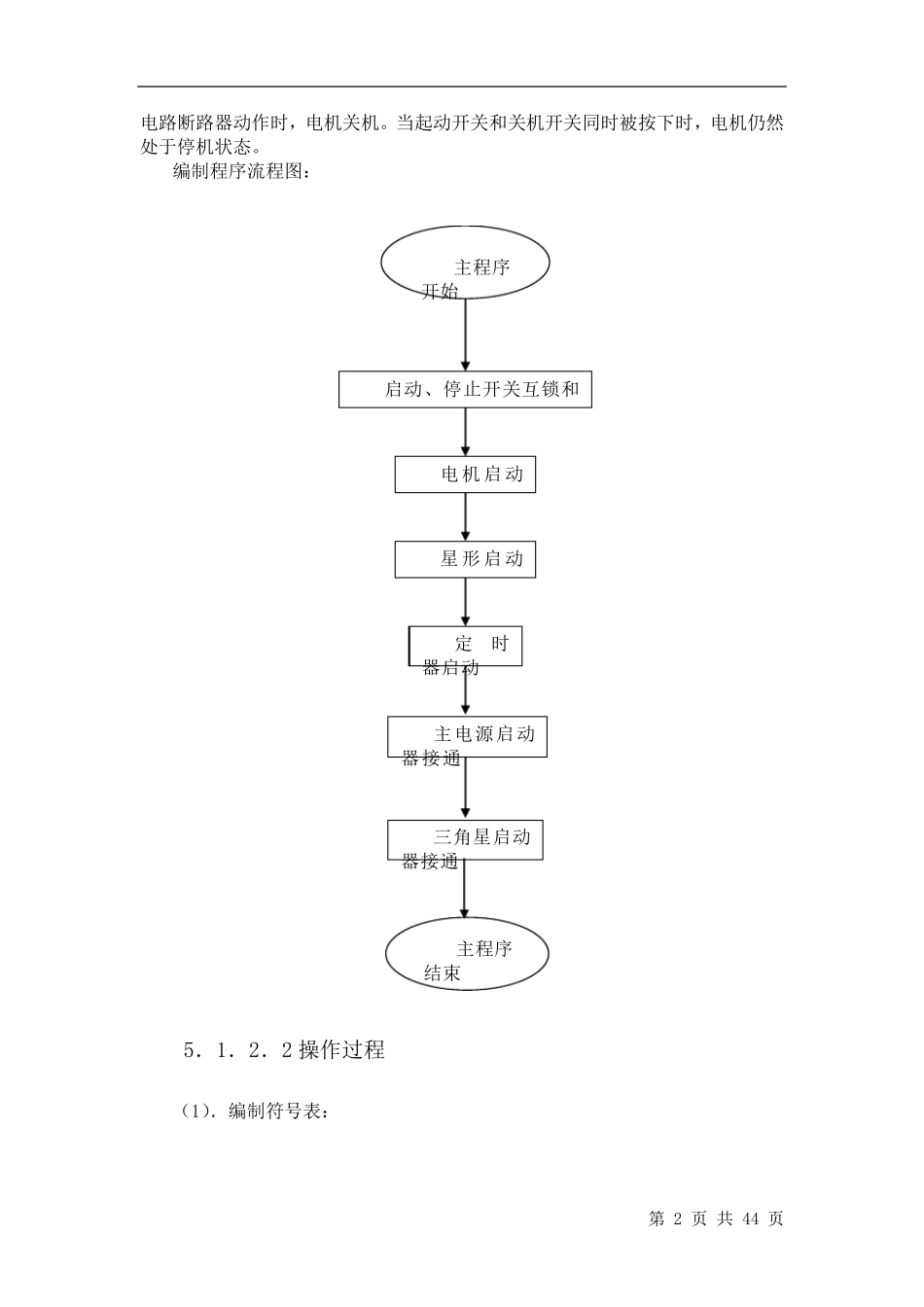

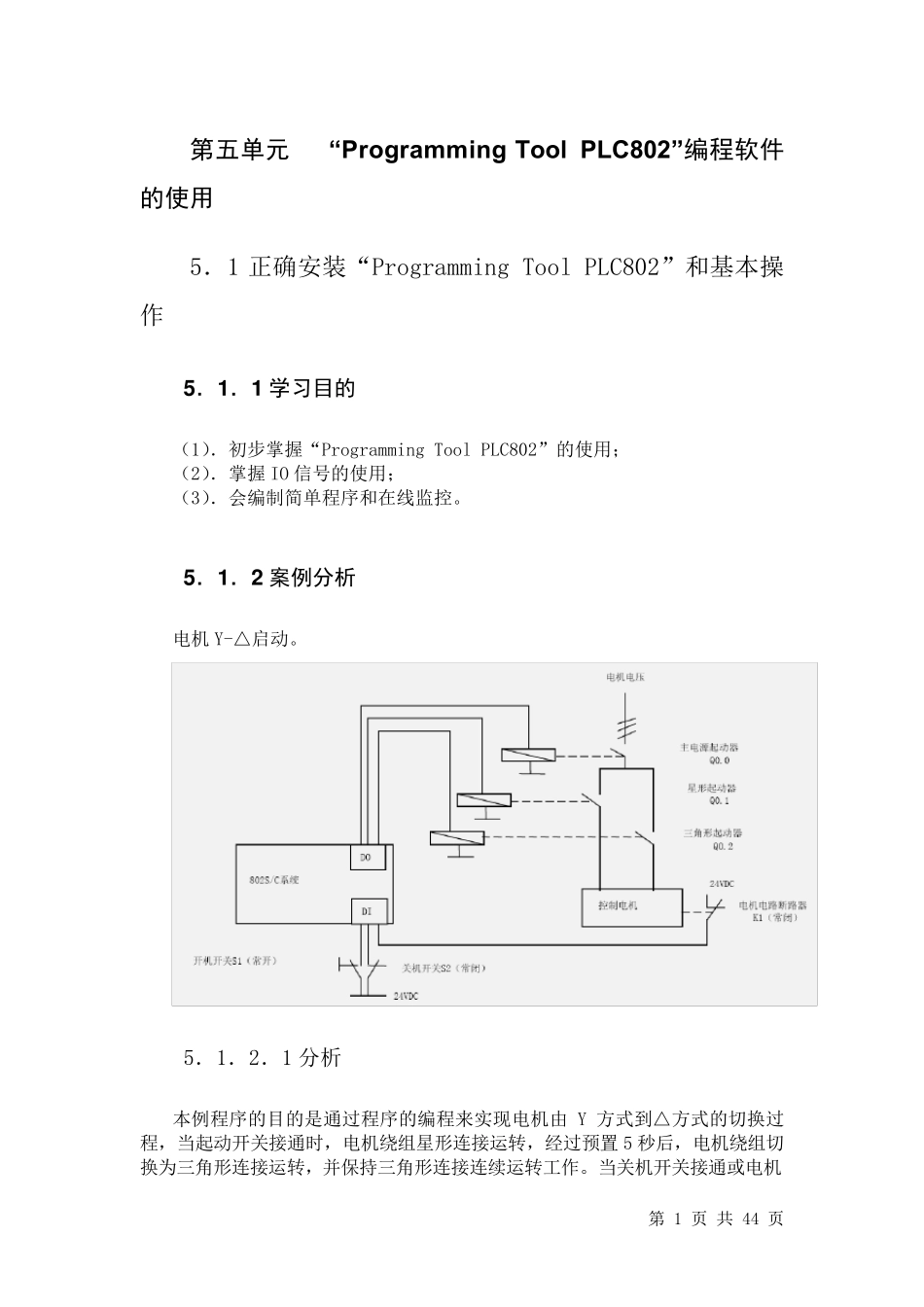

第 1 页 共 44 页 第五单元 “Programming Tool PLC802”编程软件的使用 5．1 正确安装“Programming Tool PLC802”和基本操作 5 ．1 ．1 学习目的 （1）．初步掌握“Programming Tool PLC802”的使用； （2）．掌握 IO 信号的使用； （3）．会编制简单程序和在线监控。 5 ．1 ．2 案例分析 电机 Y-△启动。 5．1．2．1 分析 本例程序的目的是通过程序的编程来实现电机由 Y 方式到△方式的切换过程，当起动开关接通时，电机绕组星形连接运转，经过预置 5 秒后，电机绕组切换为三角形连接运转，并保持三角形连接连续运转工作。当关机开关接通或电机 第 2 页 共 44 页 电路断路器动作时，电机关机。当起动开关和关机开关同时被按下时，电机仍然处于停机状态。 编制程序流程图： 5．1．2．2 操作过程 （1）．编制符号表： 主程序开始 启动、停止开关互锁和电机启动星 形 启动三角星启动器接通 定时器启动 主程序结束 主电源启动器接通 第 3 页 共 44 页 （2）．编制 PLC 程序： 第 4 页 共 44 页 5．1．2．3 操作要点及注意事项 （1）．严格按照相关语法编程； （2）．注意保存文件。 5 ．1 ．3 训练任务 1.安装西门子802C 光盘软件。 2.二进制分频器（触发电路）是指通过一个输入点来控制一个输出的两种相反的状态，如通过一按键来控制一指示灯，按一下，灯就被点亮，再按一下，则灯灭。这种控制方式也可被用于对润滑、冷却、卡盘等控制。请用冷却来说明程序的编制。 5 ．1 ．4 相关知识点 编程工具 PLC802 是以 S7-200 的STEP 7-Micro/WIN 32 工具为基础，编程工具 PLC802 使用Micro/WIN 的部分功能，编程使用梯形图语言，编程工具 PLC802使用S7-200 的子集。 主界面 第 5 页 共 44 页 阶梯逻辑元素及其工作原理 阶梯逻辑（LAD）是一种与电气中继图相似的图形语言。当在LAD 中写入程序时，使用图形组件，并将其排列成一个逻辑网络。下列类型在创建程序时可以使用： 触点代表电源可通过的开关。电源仅在触点关闭时通过正常开启的触点（逻辑值一）；电源仅在触点打开时通过正常关闭或否定（非）触点（逻辑值零）。 线圈代表由电流充电的中继或输出。 方框代表当电流到达方框时执行的一项功能（例如，计时器、计数器或数学操作）。 网络由以上元素组成并代表一个完全的线路。电源从左边的动力杆流过（在LAD 编辑器中由窗口左边的一...
