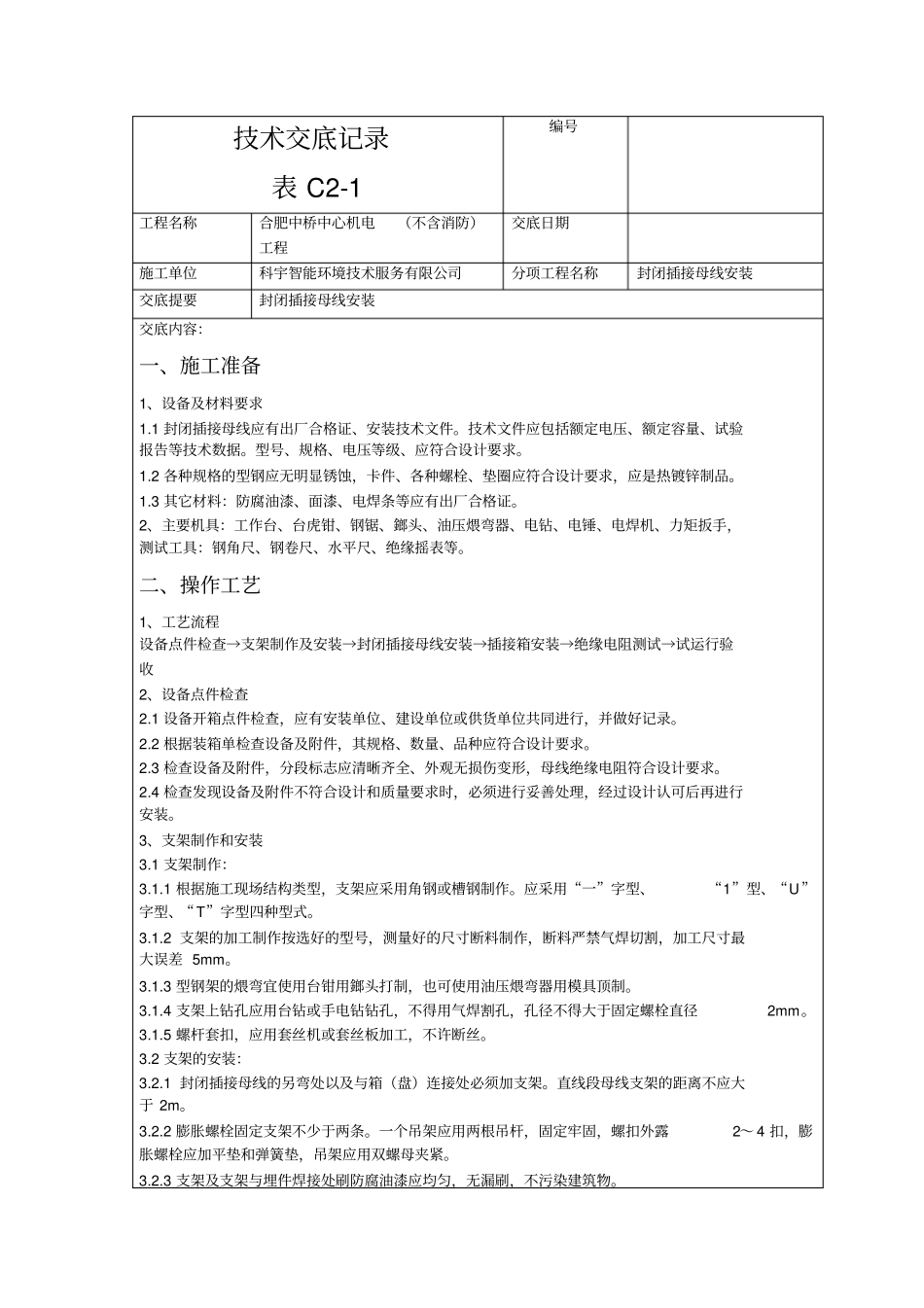

技术交底记录表 C2-1编号工程名称合肥中桥中心机电(不含消防)工程交底日期施工单位科宇智能环境技术服务有限公司分项工程名称封闭插接母线安装交底提要封闭插接母线安装交底内容:一、施工准备1、设备及材料要求1.1 封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。1.2 各种规格的型钢应无明显锈蚀,卡件、各种螺栓、垫圈应符合设计要求,应是热镀锌制品。1.3 其它材料:防腐油漆、面漆、电焊条等应有出厂合格证。2、主要机具:工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手,测试工具:钢角尺、钢卷尺、水平尺、绝缘摇表等。二、操作工艺1、工艺流程设备点件检查→支架制作及安装→封闭插接母线安装→插接箱安装→绝缘电阻测试→试运行验收2、设备点件检查2.1 设备开箱点件检查,应有安装单位、建设单位或供货单位共同进行,并做好记录。2.2 根据装箱单检查设备及附件,其规格、数量、品种应符合设计要求。2.3 检查设备及附件,分段标志应清晰齐全、外观无损伤变形,母线绝缘电阻符合设计要求。2.4 检查发现设备及附件不符合设计和质量要求时,必须进行妥善处理,经过设计认可后再进行安装。3、支架制作和安装3.1 支架制作:3.1.1 根据施工现场结构类型,支架应采用角钢或槽钢制作。应采用“一”字型、“1”型、“U”字型、“T”字型四种型式。3.1.2 支架的加工制作按选好的型号,测量好的尺寸断料制作,断料严禁气焊切割,加工尺寸最大误差 5mm。3.1.3 型钢架的煨弯宜使用台钳用鎯头打制,也可使用油压煨弯器用模具顶制。3.1.4 支架上钻孔应用台钻或手电钻钻孔,不得用气焊割孔,孔径不得大于固定螺栓直径2mm。3.1.5 螺杆套扣,应用套丝机或套丝板加工,不许断丝。3.2 支架的安装:3.2.1 封闭插接母线的另弯处以及与箱(盘)连接处必须加支架。直线段母线支架的距离不应大于 2m。3.2.2 膨胀螺栓固定支架不少于两条。一个吊架应用两根吊杆,固定牢固,螺扣外露2~ 4 扣,膨胀螺栓应加平垫和弹簧垫,吊架应用双螺母夹紧。3.2.3 支架及支架与埋件焊接处刷防腐油漆应均匀,无漏刷,不污染建筑物。3.3 封闭式母线的安装:3.1.1 封闭插接母线应按设计和产品技术文件规定进行组装,组装前应对每段进行绝缘电阻的测定,测量结果应符合设计要求,并做好记录。3.1.2 母线槽,固定距离不得大于2.5m。水平敷...
