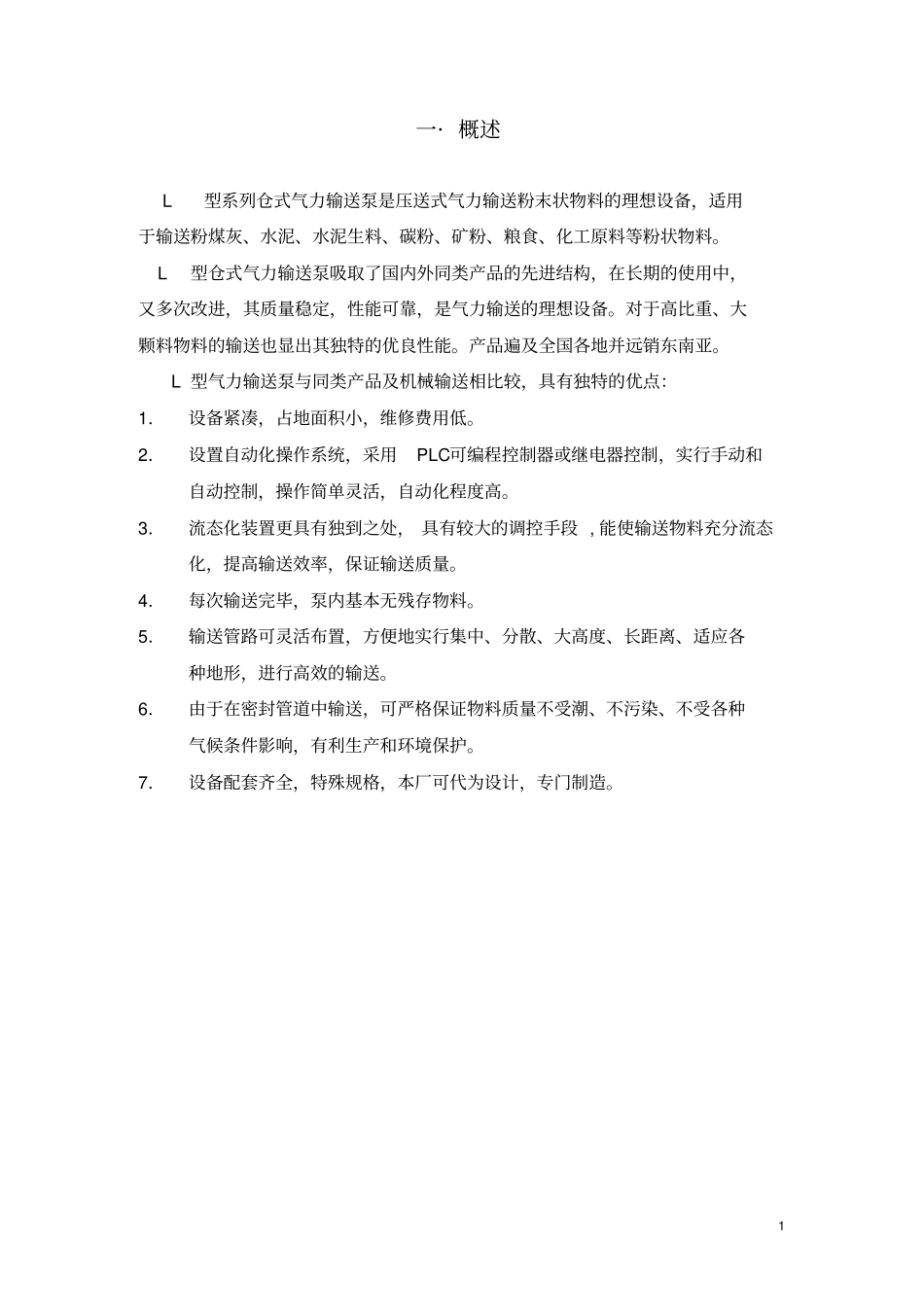

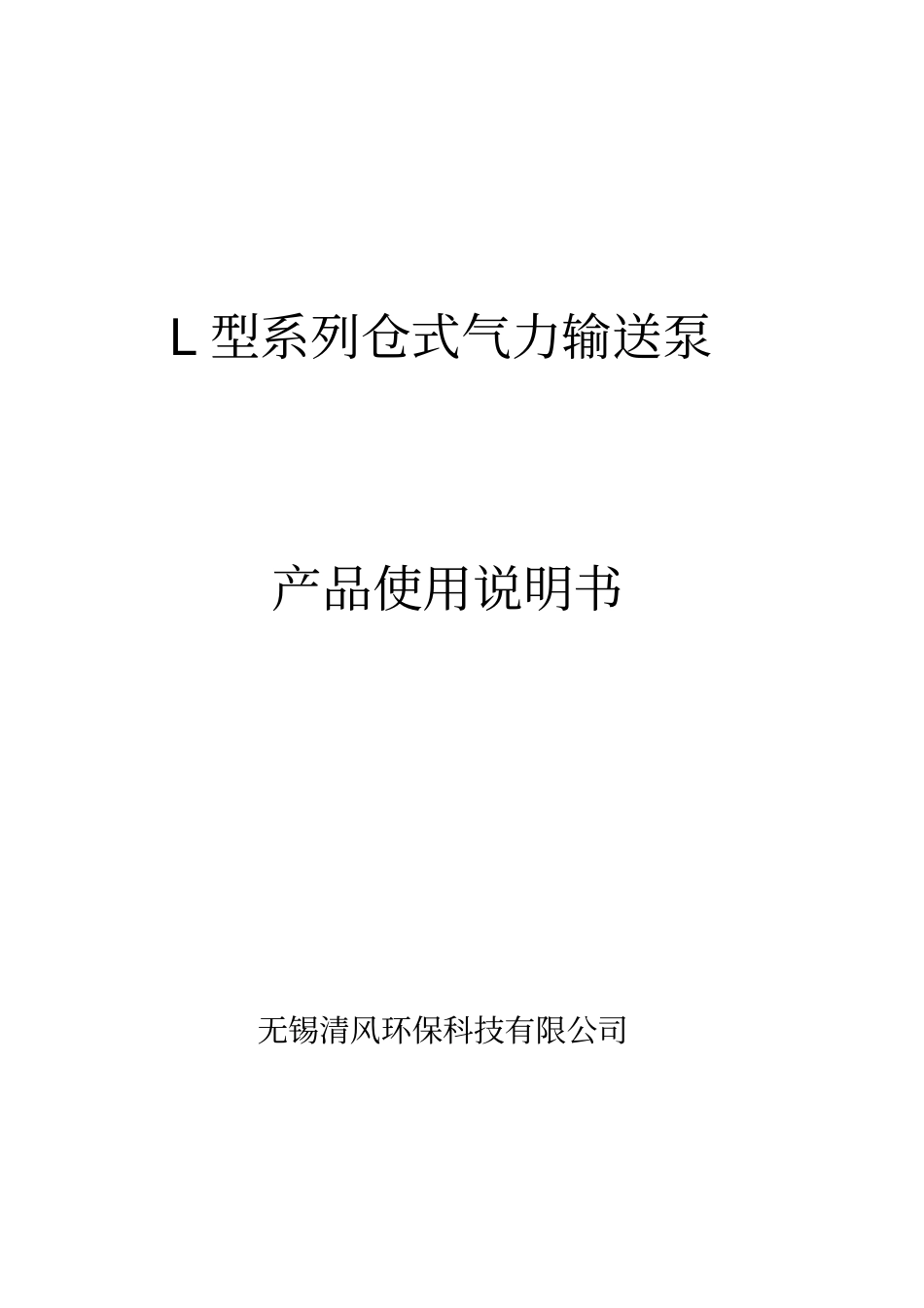

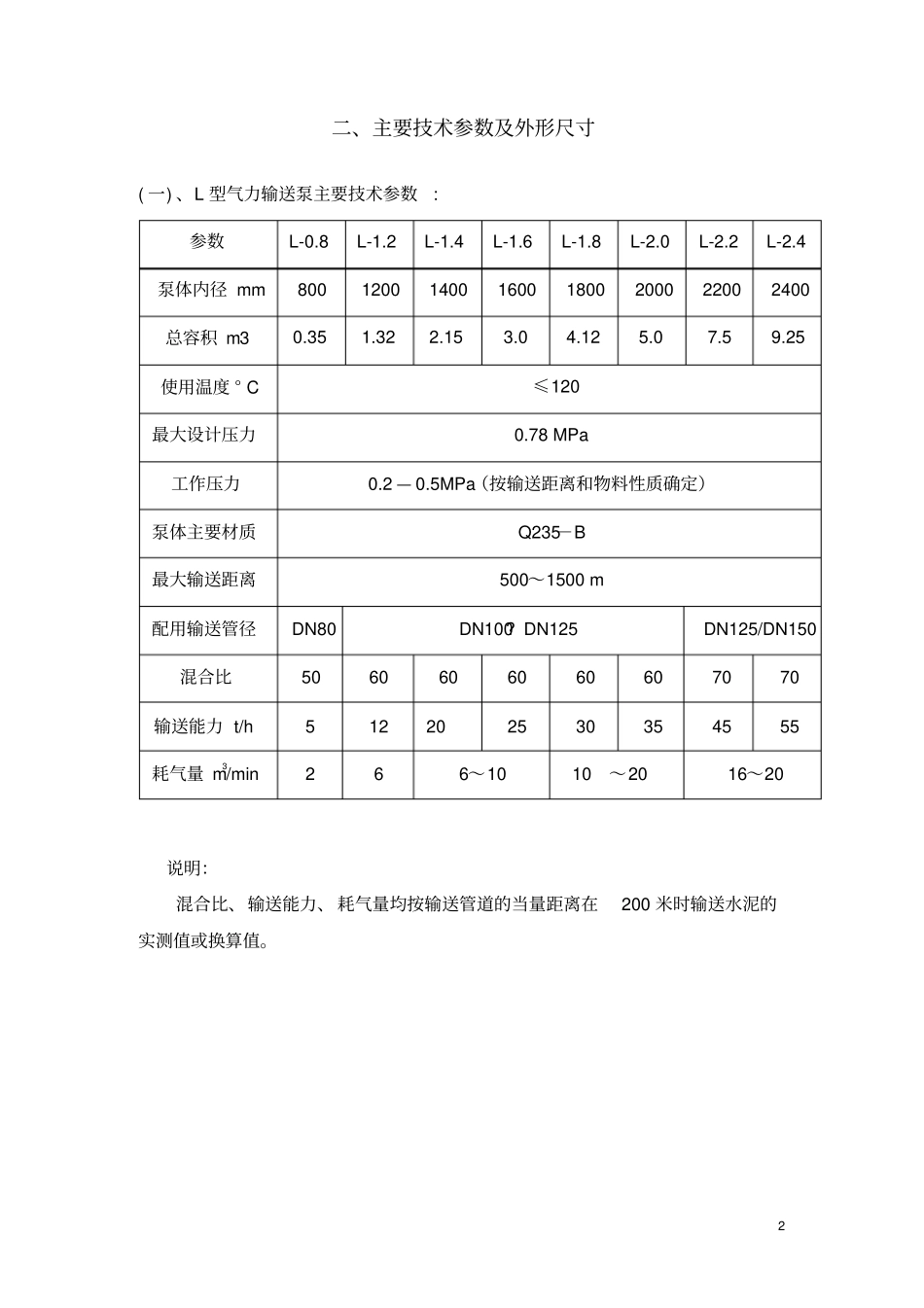

L 型系列仓式气力输送泵产品使用说明书无锡清风环保科技有限公司1 一· 概述 L型系列仓式气力输送泵是压送式气力输送粉末状物料的理想设备,适用于输送粉煤灰、水泥、水泥生料、碳粉、矿粉、粮食、化工原料等粉状物料。 L型仓式气力输送泵吸取了国内外同类产品的先进结构,在长期的使用中,又多次改进,其质量稳定,性能可靠,是气力输送的理想设备。对于高比重、大颗料物料的输送也显出其独特的优良性能。产品遍及全国各地并远销东南亚。 L 型气力输送泵与同类产品及机械输送相比较,具有独特的优点:1.设备紧凑,占地面积小,维修费用低。2.设置自动化操作系统,采用PLC可编程控制器或继电器控制,实行手动和自动控制,操作简单灵活,自动化程度高。3.流态化装置更具有独到之处, 具有较大的调控手段 , 能使输送物料充分流态化,提高输送效率,保证输送质量。4.每次输送完毕,泵内基本无残存物料。5.输送管路可灵活布置,方便地实行集中、分散、大高度、长距离、适应各种地形,进行高效的输送。6.由于在密封管道中输送,可严格保证物料质量不受潮、不污染、不受各种气候条件影响,有利生产和环境保护。7.设备配套齐全,特殊规格,本厂可代为设计,专门制造。2 二、主要技术参数及外形尺寸( 一) 、L 型气力输送泵主要技术参数: 参数L-0.8 L-1.2 L-1.4 L-1.6 L-1.8 L-2.0 L-2.2 L-2.4 泵体内径 mm 800 1200 1400 1600 1800 2000 2200 2400 总容积 m30.35 1.32 2.15 3.0 4.12 5.0 7.5 9.25 使用温度 ° C ≤120 最大设计压力0.78 MPa 工作压力0.2 — 0.5MPa(按输送距离和物料性质确定)泵体主要材质Q235-B 最大输送距离500~1500 m 配用输送管径DN80 DN100? DN125 DN125/DN150 混合比50 60 60 60 60 60 70 70 输送能力 t/h 5 12 20 25 30 35 45 55 耗气量 m3/min 2 6 6~10 10~20 16~20 说明:混合比、输送能力、 耗气量均按输送管道的当量距离在200 米时输送水泥的实测值或换算值。3 三、设备组成L 型系列仓式气力输送泵通常有下列部分组成 1 .进料装置也叫进料阀,设置在仓泵上部,用于控制仓泵进料。其结构形式见图 1,它是用气缸来控制锥形阀的上下运动,从而来打开及关闭进料口。图 1 进料装置 A 型1进料斗 2 气缸 3 活塞杆压紧盖 4 活塞杆压紧座 5 接头6检修孔盖 7 拉杆 8 进料斗下法兰 9 中间法兰 10 压圈11 密...
