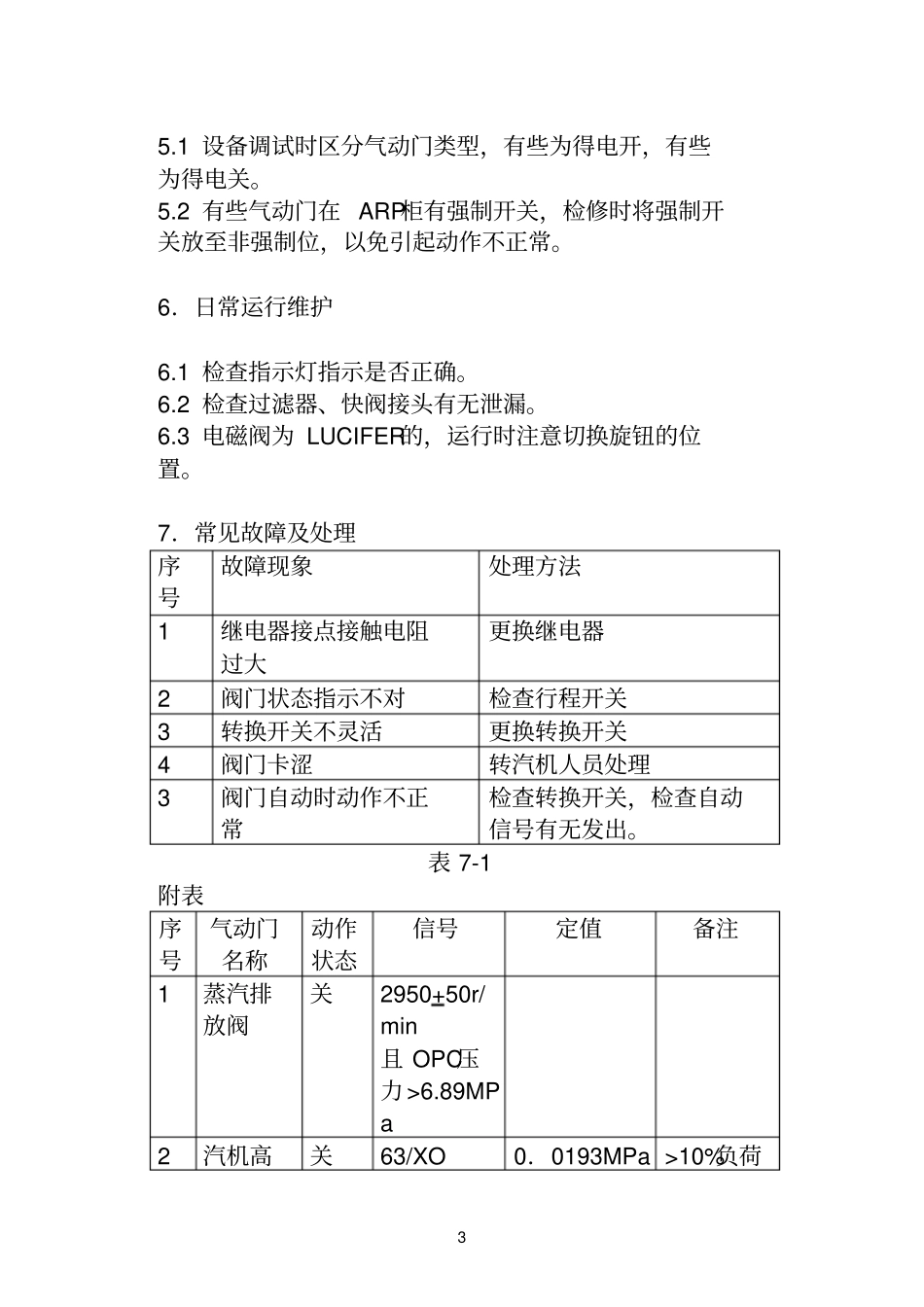

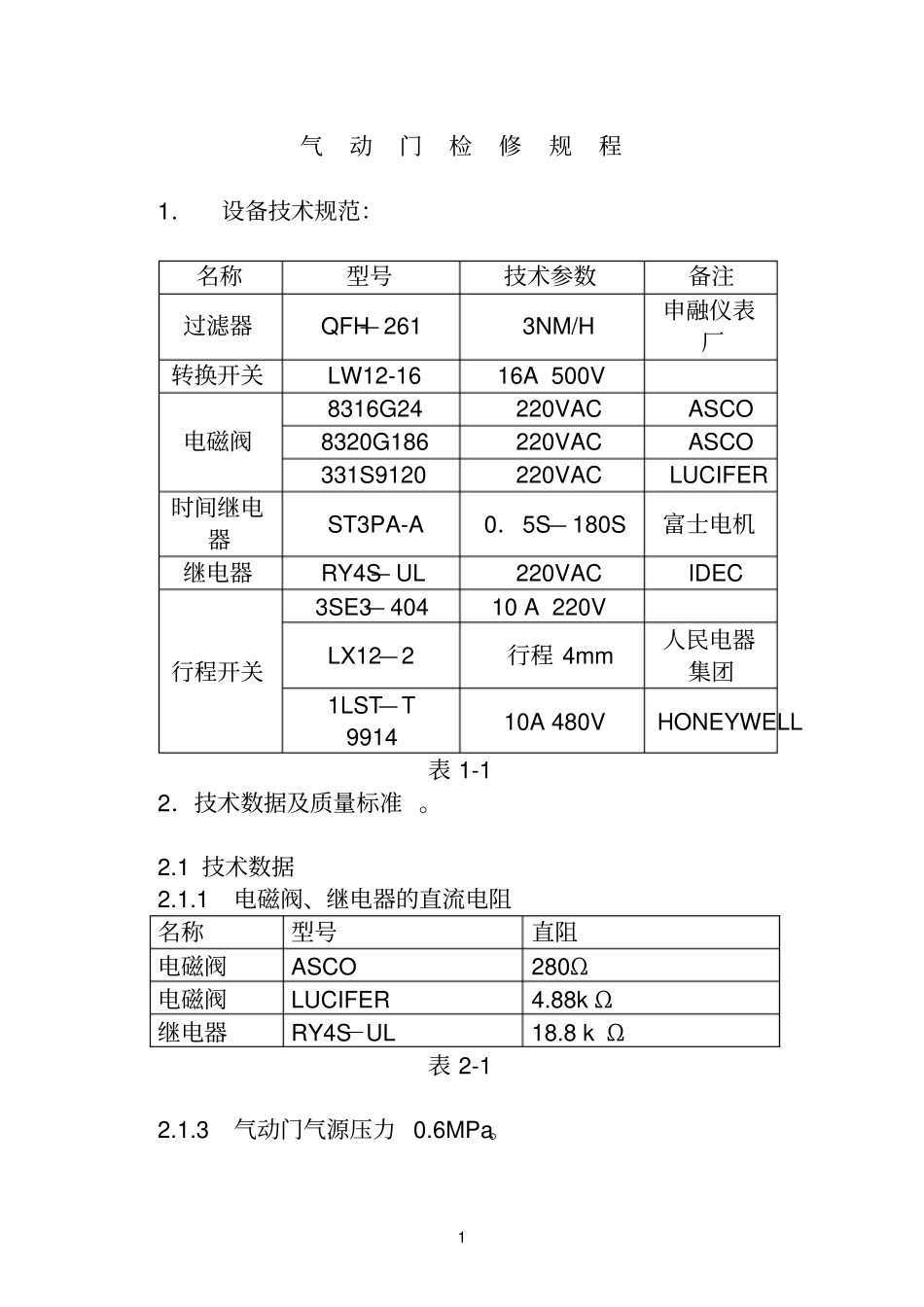

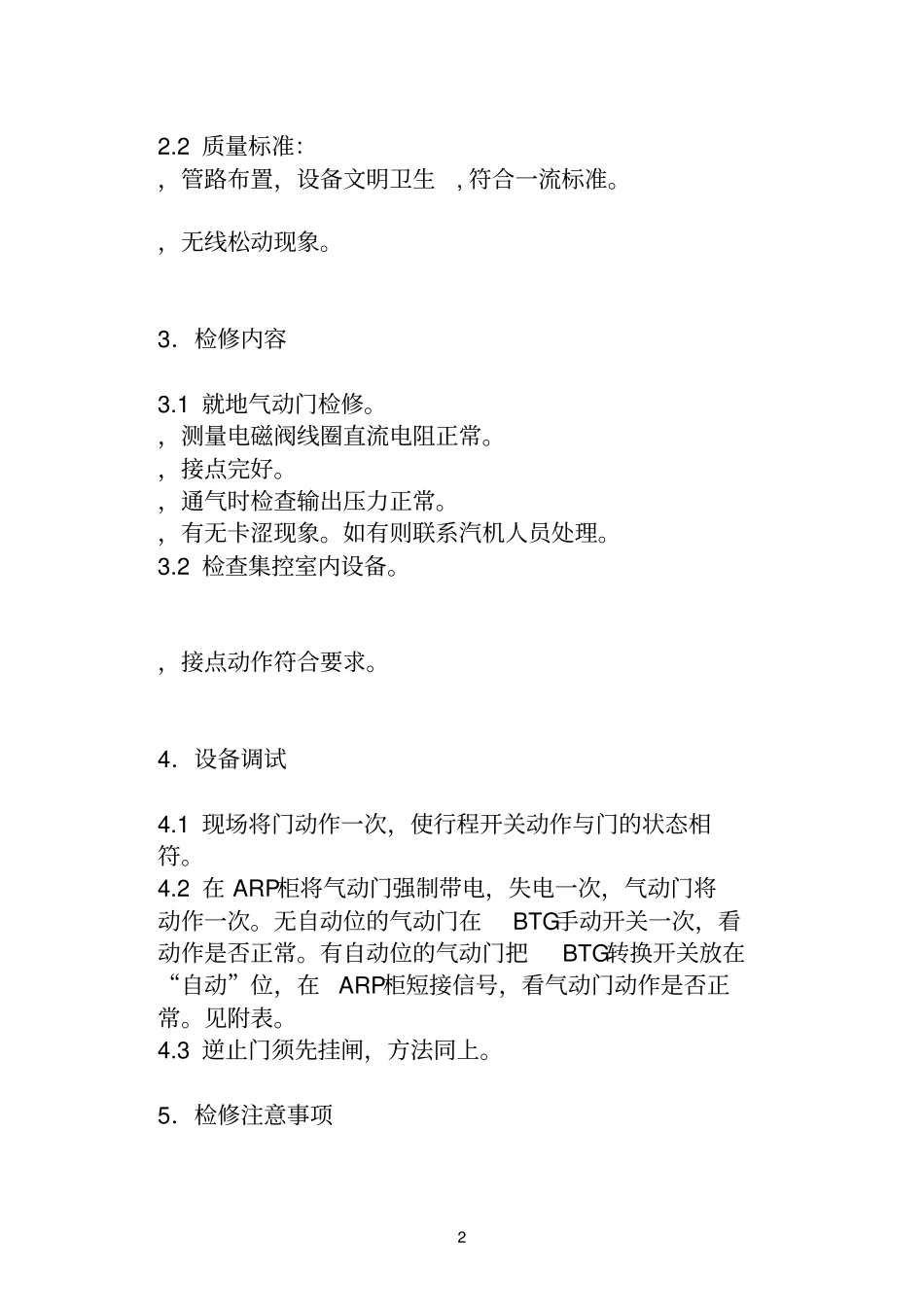

1 气动门检修规程1．设备技术规范：名称型号技术参数备注过滤器QFH— 261 3NM/H 申融仪表厂转换开关LW12-16 16A 500V 电磁阀8316G24 220VAC ASCO 8320G186 220VAC ASCO 331S9120 220VAC LUCIFER 时间继电器ST3PA-A 0．5S— 180S 富士电机继电器RY4S— UL 220VAC IDEC 行程开关3SE3— 404 10 A 220V LX12—2 行程 4mm 人民电器集团1LST—T 9914 10A 480V HONEYWELL 表 1-1 2．技术数据及质量标准 。2.1 技术数据2.1.1 电磁阀、继电器的直流电阻名称型号直阻电磁阀ASCO 280Ω电磁阀LUCIFER 4.88k Ω继电器RY4S－UL 18.8 k Ω表 2-1 2.1.3 气动门气源压力 0.6MPa。2 2.2 质量标准：，管路布置，设备文明卫生, 符合一流标准。，无线松动现象。3．检修内容3.1 就地气动门检修。，测量电磁阀线圈直流电阻正常。，接点完好。，通气时检查输出压力正常。，有无卡涩现象。如有则联系汽机人员处理。3.2 检查集控室内设备。，接点动作符合要求。4．设备调试4.1 现场将门动作一次，使行程开关动作与门的状态相符。4.2 在 ARP柜将气动门强制带电，失电一次，气动门将动作一次。无自动位的气动门在BTG手动开关一次，看动作是否正常。有自动位的气动门把BTG转换开关放在“自动”位，在ARP柜短接信号，看气动门动作是否正常。见附表。4.3 逆止门须先挂闸，方法同上。5．检修注意事项3 5.1 设备调试时区分气动门类型，有些为得电开，有些为得电关。5.2 有些气动门在 ARP柜有强制开关，检修时将强制开关放至非强制位，以免引起动作不正常。6．日常运行维护6.1 检查指示灯指示是否正确。6.2 检查过滤器、快阀接头有无泄漏。6.3 电磁阀为 LUCIFER的，运行时注意切换旋钮的位置。7．常见故障及处理序号故障现象处理方法1 继电器接点接触电阻过大更换继电器2 阀门状态指示不对检查行程开关3 转换开关不灵活更换转换开关4 阀门卡涩转汽机人员处理3 阀门自动时动作不正常检查转换开关，检查自动信号有无发出。表 7-1 附表序号气动门名称动作状态信号定值备注1 蒸汽排放阀关2950+50r/min 且 OPC压力>6.89MPa 2 汽机高关63/XO 0．0193MPa >10%负荷4 压侧本体疏水3 汽机中压侧本体疏水关63/XO 0．1MPa >20%负荷4 冷再疏水门关CCS01PRP 总蒸汽流量>91t/h 5 一、二、三抽汽疏水门关CCS02PRP 总蒸汽流量>182t/h 6 四、五、六抽汽疏水门关CCS03PRP 总蒸汽流量>273t/h 7 小机后缸...
