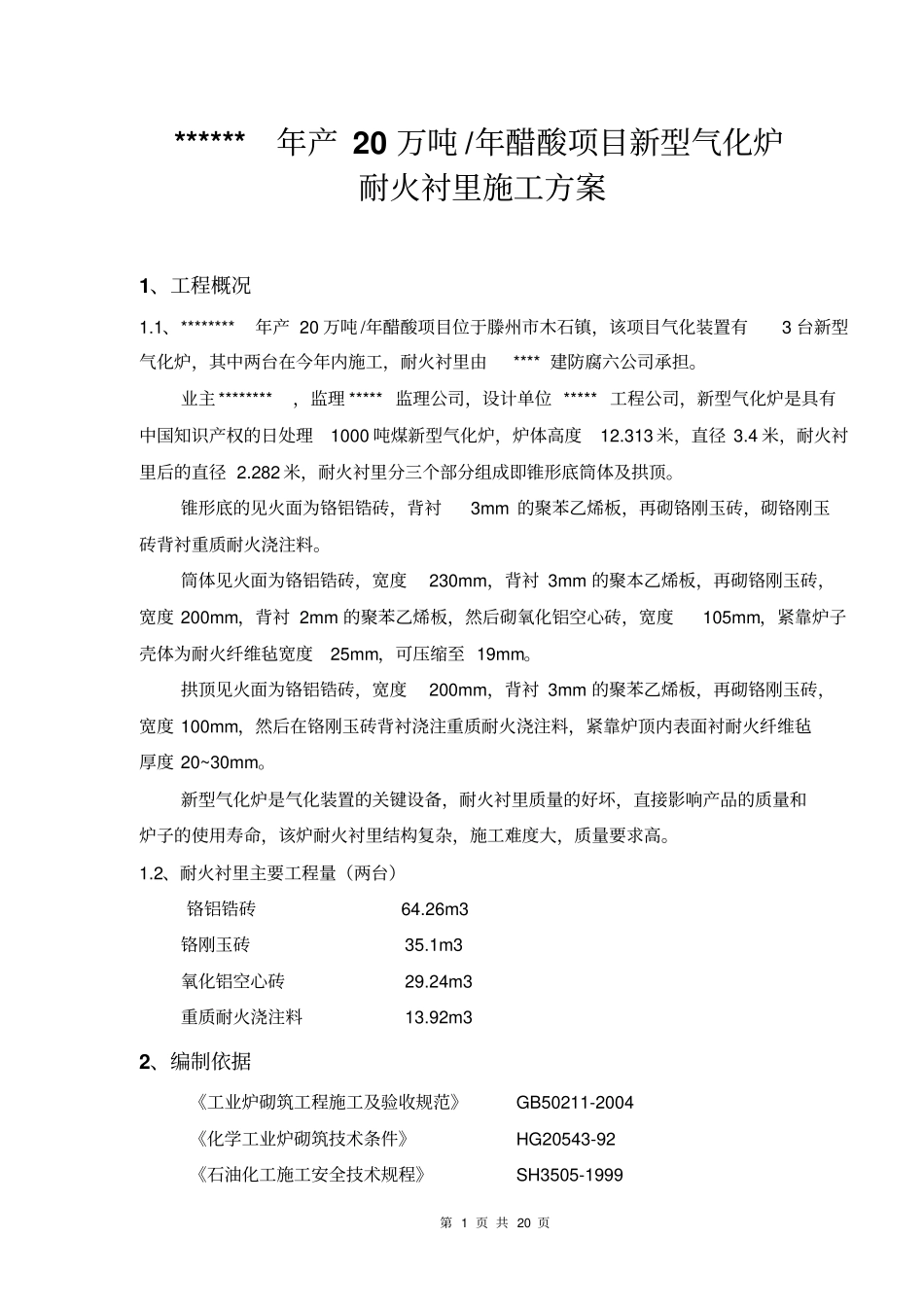

第 1 页 共 20 页******年产 20 万吨 /年醋酸项目新型气化炉耐火衬里施工方案1、工程概况1.1、********年产 20 万吨 /年醋酸项目位于滕州市木石镇，该项目气化装置有3 台新型气化炉，其中两台在今年内施工，耐火衬里由**** 建防腐六公司承担。业主 ********，监理 ***** 监理公司，设计单位 ***** 工程公司，新型气化炉是具有中国知识产权的日处理1000 吨煤新型气化炉，炉体高度12.313 米，直径 3.4 米，耐火衬里后的直径 2.282 米，耐火衬里分三个部分组成即锥形底筒体及拱顶。锥形底的见火面为铬铝锆砖，背衬3mm 的聚苯乙烯板，再砌铬刚玉砖，砌铬刚玉砖背衬重质耐火浇注料。筒体见火面为铬铝锆砖，宽度230mm，背衬 3mm 的聚本乙烯板，再砌铬刚玉砖，宽度 200mm，背衬 2mm 的聚苯乙烯板，然后砌氧化铝空心砖，宽度105mm，紧靠炉子壳体为耐火纤维毡宽度25mm，可压缩至 19mm。拱顶见火面为铬铝锆砖，宽度200mm，背衬 3mm 的聚苯乙烯板，再砌铬刚玉砖，宽度 100mm，然后在铬刚玉砖背衬浇注重质耐火浇注料，紧靠炉顶内表面衬耐火纤维毡厚度 20~30mm。新型气化炉是气化装置的关键设备，耐火衬里质量的好坏，直接影响产品的质量和炉子的使用寿命，该炉耐火衬里结构复杂，施工难度大，质量要求高。1.2、耐火衬里主要工程量（两台）铬铝锆砖64.26m3 铬刚玉砖35.1m3 氧化铝空心砖29.24m3 重质耐火浇注料13.92m3 2、编制依据《工业炉砌筑工程施工及验收规范》GB50211-2004 《化学工业炉砌筑技术条件》HG20543-92 《石油化工施工安全技术规程》SH3505-1999 第 2 页 共 20 页*********工程公司提供的图纸：新型气化炉炉衬装配图TO2005-610FD50-2000 新型气化炉炉衬装配图TO2005-610FD-2001 新型气化炉炉衬部件图TO2005-610FD-2002 新型气化炉炉衬部件图TO2005-610FD-2003 新型气化炉炉衬部件图TO2005-610FD-2004 新型气化炉托砖板布置图TO2005-610FD-2005 新型气化炉砖型图TO2005-610FD-2010~2017 设计变更通知单TO2005-FD85-005 3、施工工艺程序4、施工方法及技术措施4.1、对上道工序的要求4.1.1、新型气化炉安装的垂直误差，必须在10mm 以内。4.1.2、安装结束后，应将临时支撑等全部拆除，周边不得堆放杂物。4.1.3、安装结束后，应将气化炉上部预热烧嘴与锥形底下部的螺栓全部卸掉，以利于衬里施工。4.2、施工准备4.2.1、衬里材料装卸时，应轻拿轻放，防止人为损坏，运输工具应有防雨防潮防碰撞措...
