气盾坝工程施工方案VIP免费

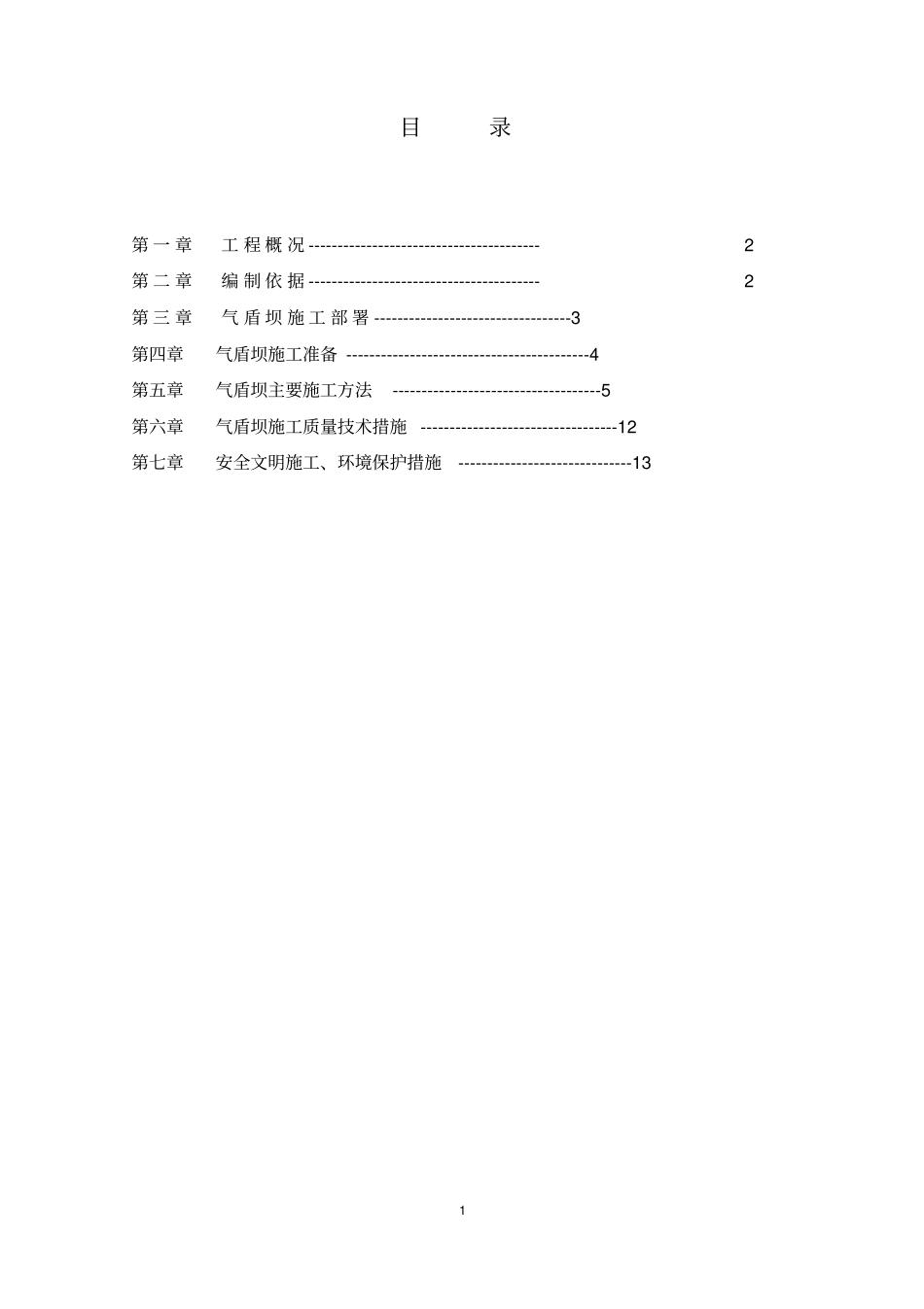

气盾坝工程施工方案_第1页
1/14

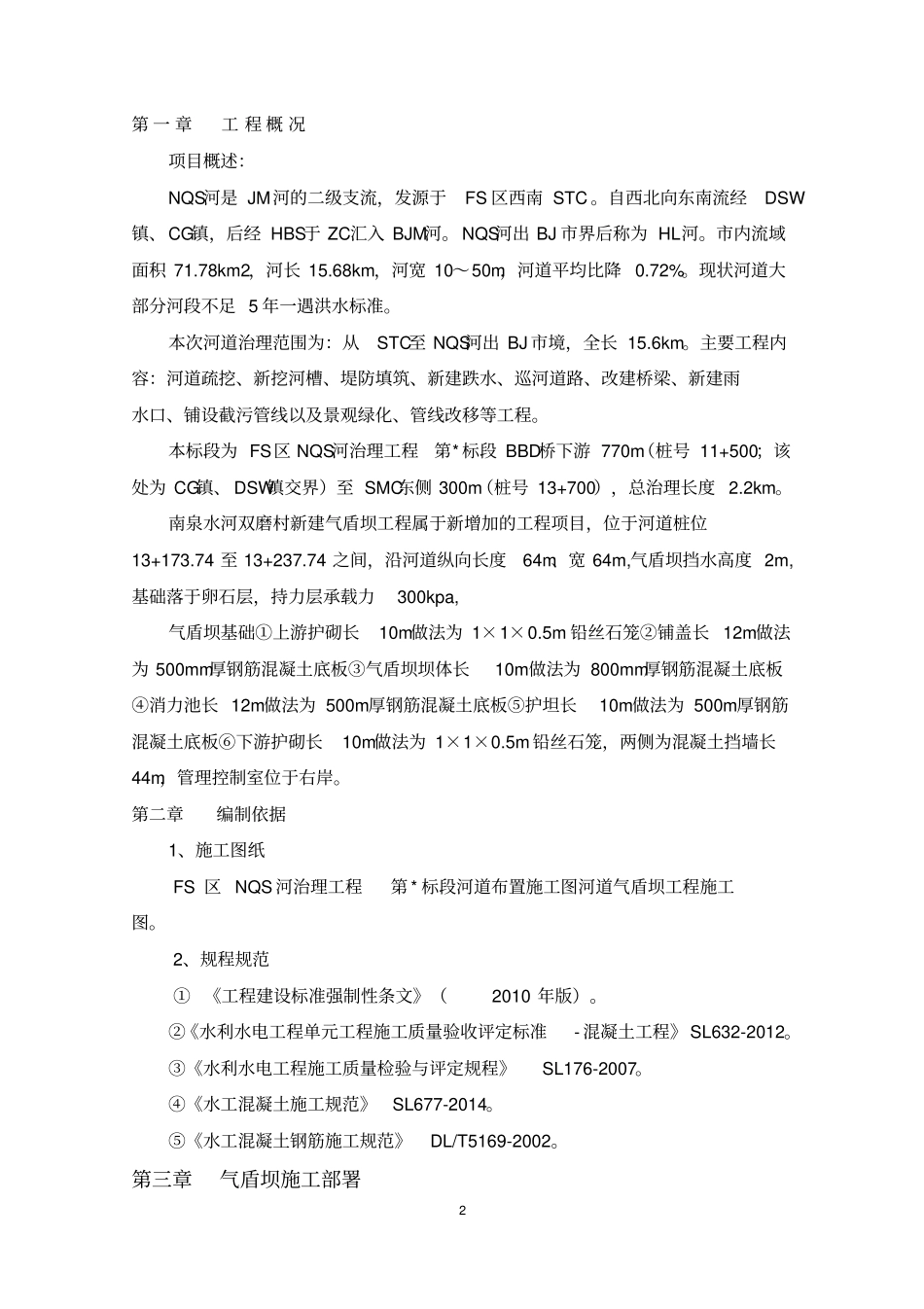

气盾坝工程施工方案_第2页
2/14

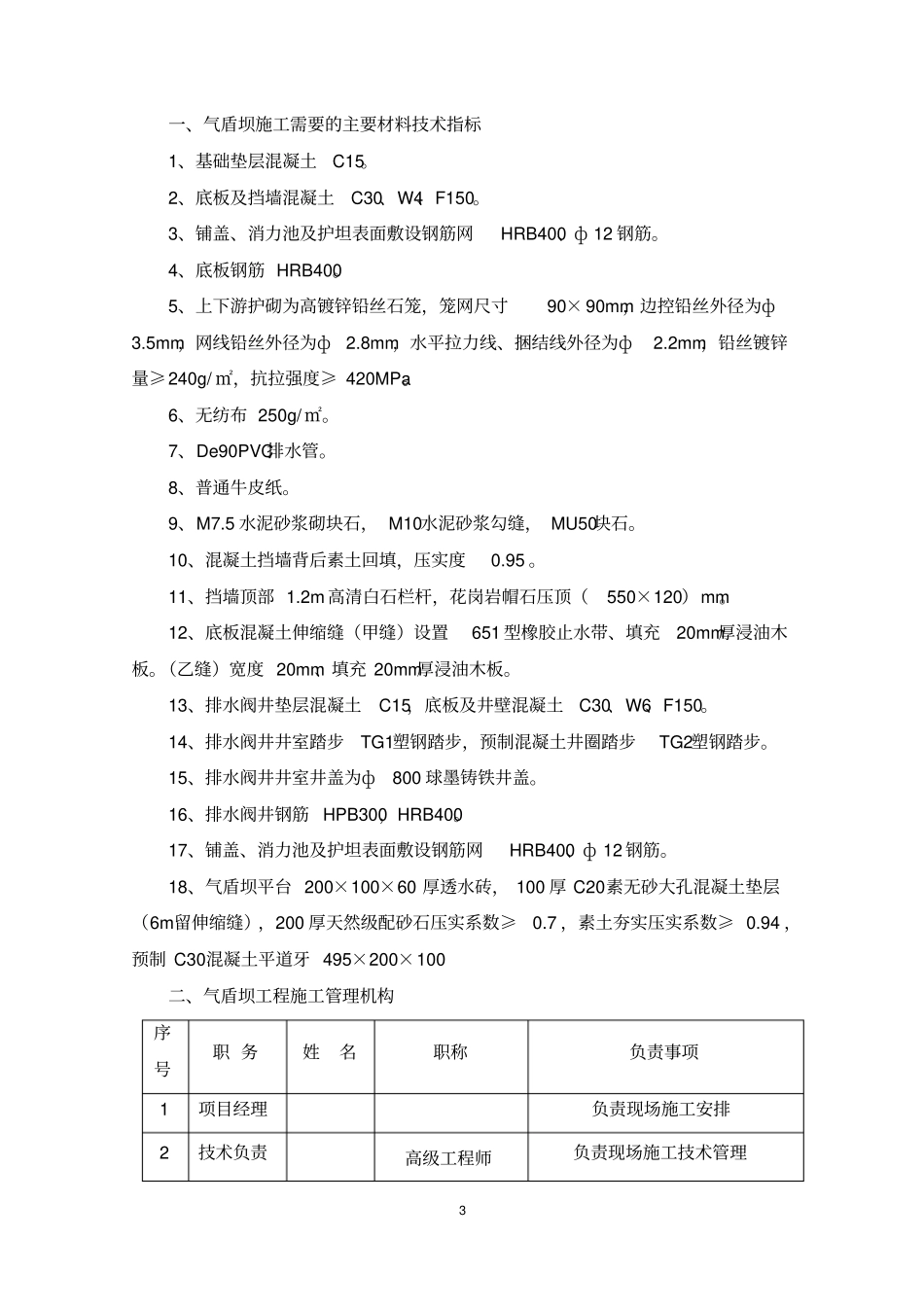

气盾坝工程施工方案_第3页
3/14
1 目录第 一 章工 程 概 况 ----------------------------------------2 第 二 章编 制 依 据 ----------------------------------------2 第 三 章气 盾 坝 施 工 部 署 ----------------------------------3 第四章气盾坝施工准备 ------------------------------------------4 第五章气盾坝主要施工方法 ------------------------------------5 第六章气盾坝施工质量技术措施 ----------------------------------12 第七章安全文明施工、环境保护措施------------------------------13 2 第 一 章工 程 概 况项目概述:NQS河是 JM河的二级支流,发源于FS 区西南 STC 。自西北向东南流经DSW镇、CG镇,后经 HBS于 ZC汇入 BJM河。 NQS河出 BJ 市界后称为 HL河。市内流域面积 71.78km2,河长 15.68km,河宽 10~50m,河道平均比降 0.72%。现状河道大部分河段不足 5 年一遇洪水标准。本次河道治理范围为:从STC至 NQS河出 BJ 市境,全长 15.6km。主要工程内容:河道疏挖、新挖河槽、堤防填筑、新建跌水、巡河道路、改建桥梁、新建雨水口、铺设截污管线以及景观绿化、管线改移等工程。本标段为 FS区 NQS河治理工程第* 标段 BBD桥下游 770m(桩号 11+500;该处为 CG镇、 DSW镇交界)至 SMC东侧 300m(桩号 13+700),总治理长度 2.2km。南泉水河双磨村新建气盾坝工程属于新增加的工程项目,位于河道桩位13+173.74 至 13+237.74 之间,沿河道纵向长度64m、宽 64m,气盾坝挡水高度 2m,基础落于卵石层,持力层承载力300kpa, 气盾坝基础①上游护砌长10m做法为 1×1×0.5m 铅丝石笼②铺盖长 12m做法为 500mm厚钢筋混凝土底板③气盾坝坝体长10m做法为 800mm厚钢筋混凝土底板④消力池长 12m做法为 500m厚钢筋混凝土底板⑤护坦长10m做法为 500m厚钢筋混凝土底板⑥下游护砌长10m做法为 1×1×0.5m 铅丝石笼,两侧为混凝土挡墙长44m,管理控制室位于右岸。第二章编制依据1、施工图纸FS 区 NQS 河治理工程第 * 标段河道布置施工图河道气盾坝工程施工图。2、规程规范① 《工程建设标准强制性条文》(2010 年版)。②《水利水电工程单元工程施工质量验收评定标准- 混凝土工程》 SL632-2012。③《水利水电工程施工质量检验与评定规程》SL176-2007。④《水工混凝土施工规范》SL677-2014。⑤《水工混凝土钢筋施工规范》DL/T5169-2002。第三章气盾坝施工部署3 一、气...
