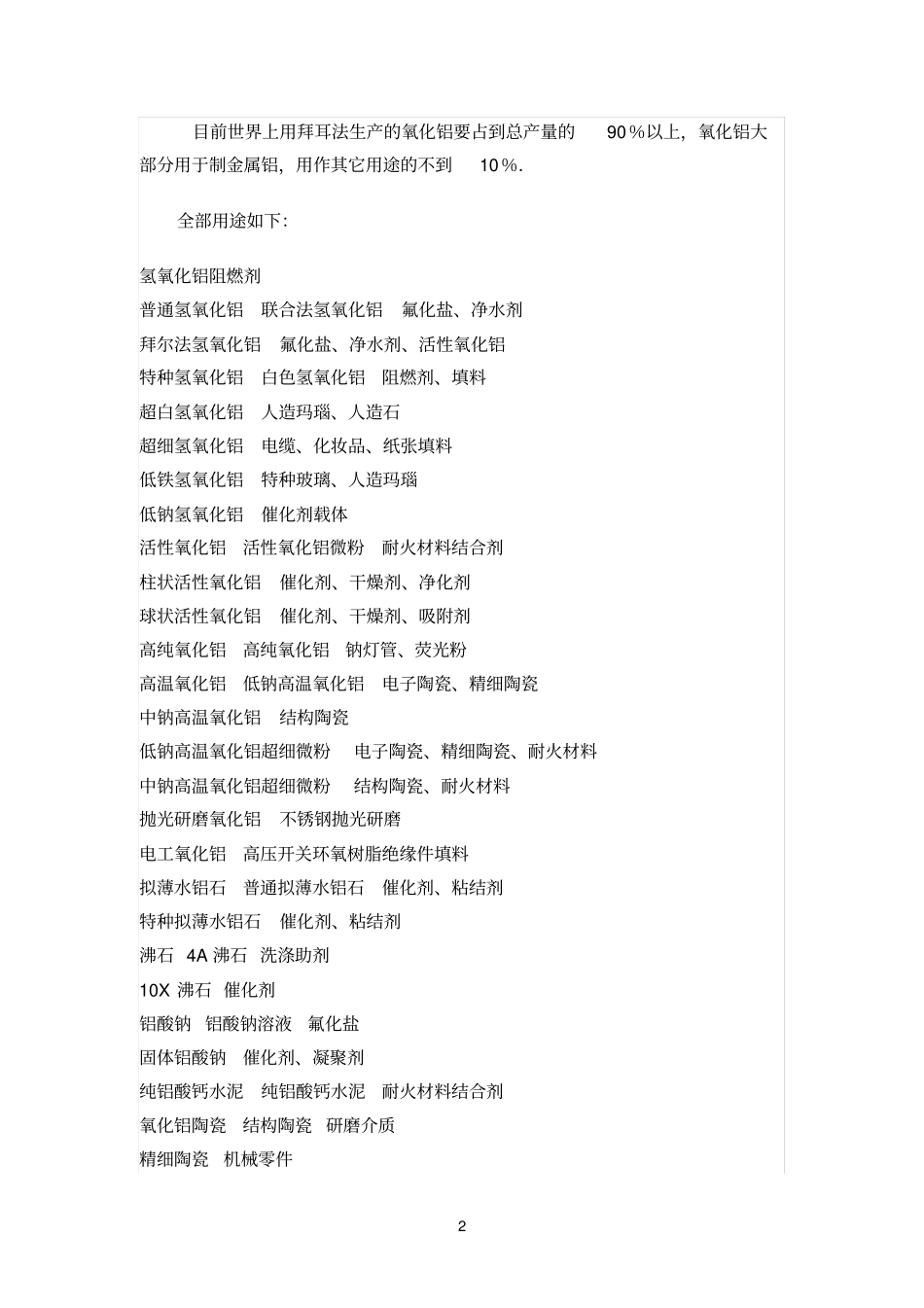

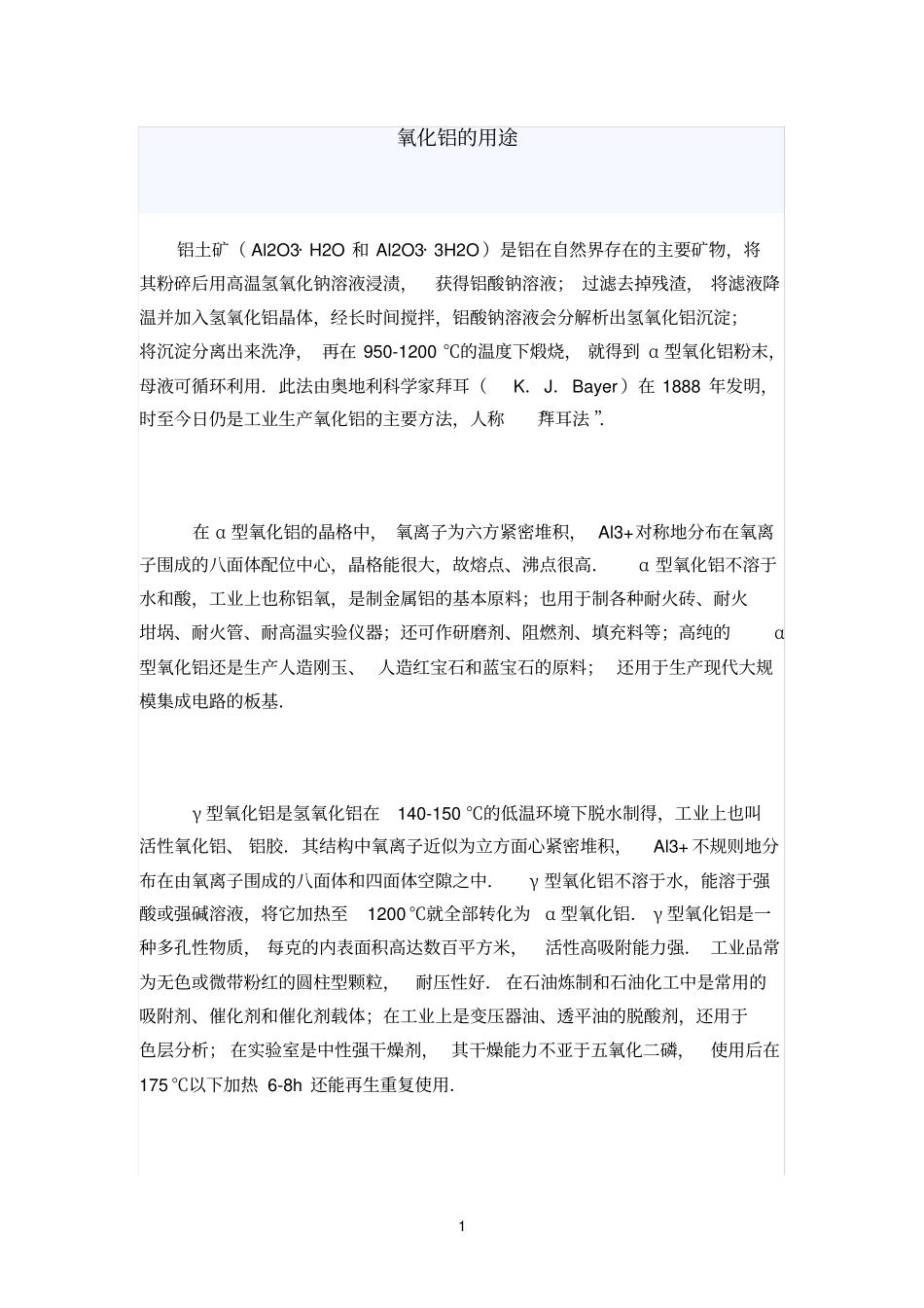

1 氧化铝的用途铝土矿（ Al2O3· H2O 和 Al2O3· 3H2O ）是铝在自然界存在的主要矿物，将其粉碎后用高温氢氧化钠溶液浸渍，获得铝酸钠溶液； 过滤去掉残渣， 将滤液降温并加入氢氧化铝晶体，经长时间搅拌，铝酸钠溶液会分解析出氢氧化铝沉淀；将沉淀分离出来洗净， 再在 950-1200 ℃的温度下煅烧， 就得到 α 型氧化铝粉末，母液可循环利用．此法由奥地利科学家拜耳（K．J．Bayer ）在 1888 年发明，时至今日仍是工业生产氧化铝的主要方法，人称“拜耳法 ”．在 α 型氧化铝的晶格中， 氧离子为六方紧密堆积， Al3+对称地分布在氧离子围成的八面体配位中心，晶格能很大，故熔点、沸点很高．α 型氧化铝不溶于水和酸，工业上也称铝氧，是制金属铝的基本原料；也用于制各种耐火砖、耐火坩埚、耐火管、耐高温实验仪器；还可作研磨剂、阻燃剂、填充料等；高纯的α型氧化铝还是生产人造刚玉、 人造红宝石和蓝宝石的原料； 还用于生产现代大规模集成电路的板基．γ 型氧化铝是氢氧化铝在140-150 ℃的低温环境下脱水制得，工业上也叫活性氧化铝、 铝胶．其结构中氧离子近似为立方面心紧密堆积，Al3+ 不规则地分布在由氧离子围成的八面体和四面体空隙之中．γ 型氧化铝不溶于水，能溶于强酸或强碱溶液，将它加热至1200 ℃就全部转化为α 型氧化铝． γ 型氧化铝是一种多孔性物质， 每克的内表面积高达数百平方米，活性高吸附能力强． 工业品常为无色或微带粉红的圆柱型颗粒，耐压性好． 在石油炼制和石油化工中是常用的吸附剂、催化剂和催化剂载体；在工业上是变压器油、透平油的脱酸剂，还用于色层分析； 在实验室是中性强干燥剂， 其干燥能力不亚于五氧化二磷，使用后在175 ℃以下加热 6-8h 还能再生重复使用．2 目前世界上用拜耳法生产的氧化铝要占到总产量的90％以上，氧化铝大部分用于制金属铝，用作其它用途的不到10％．全部用途如下：氢氧化铝阻燃剂普通氢氧化铝联合法氢氧化铝氟化盐、净水剂拜尔法氢氧化铝氟化盐、净水剂、活性氧化铝特种氢氧化铝白色氢氧化铝阻燃剂、填料超白氢氧化铝人造玛瑙、人造石超细氢氧化铝电缆、化妆品、纸张填料低铁氢氧化铝特种玻璃、人造玛瑙低钠氢氧化铝催化剂载体活性氧化铝活性氧化铝微粉耐火材料结合剂柱状活性氧化铝催化剂、干燥剂、净化剂球状活性氧化铝催化剂、干燥剂、吸附剂高纯氧化铝高纯氧化铝钠灯管、荧光粉高温氧化铝低钠高温氧化铝电子陶瓷、精细陶瓷中钠...
