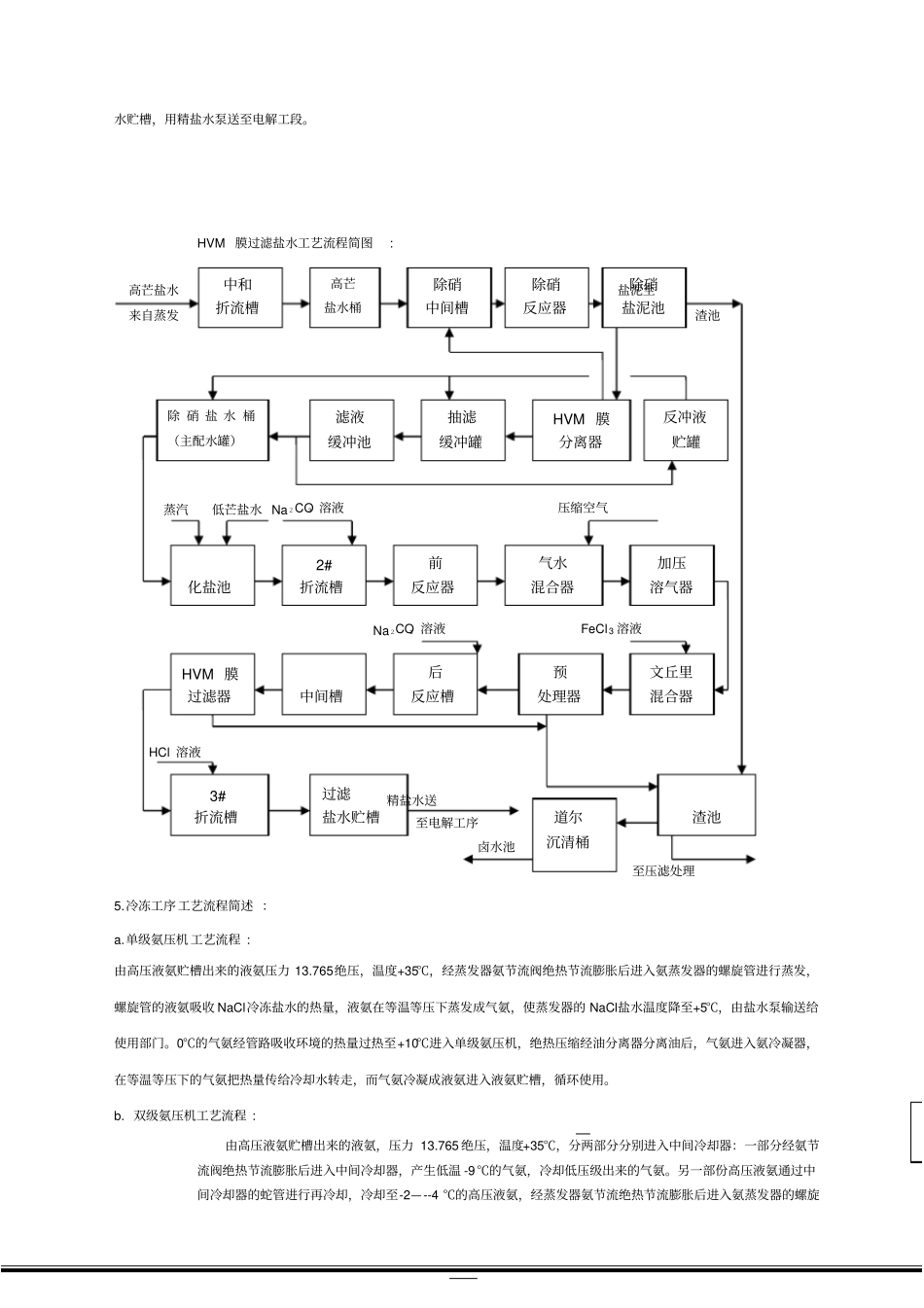

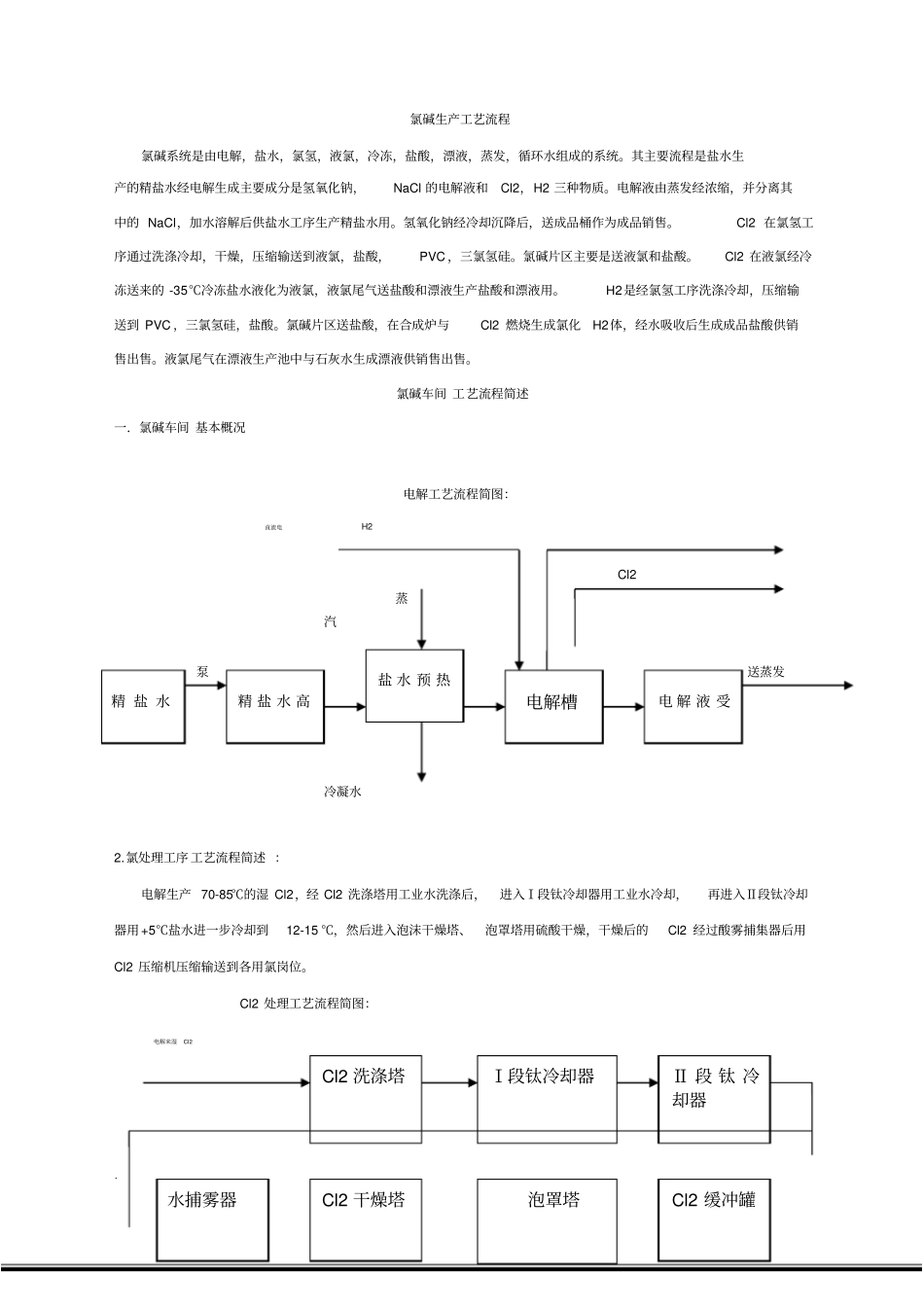

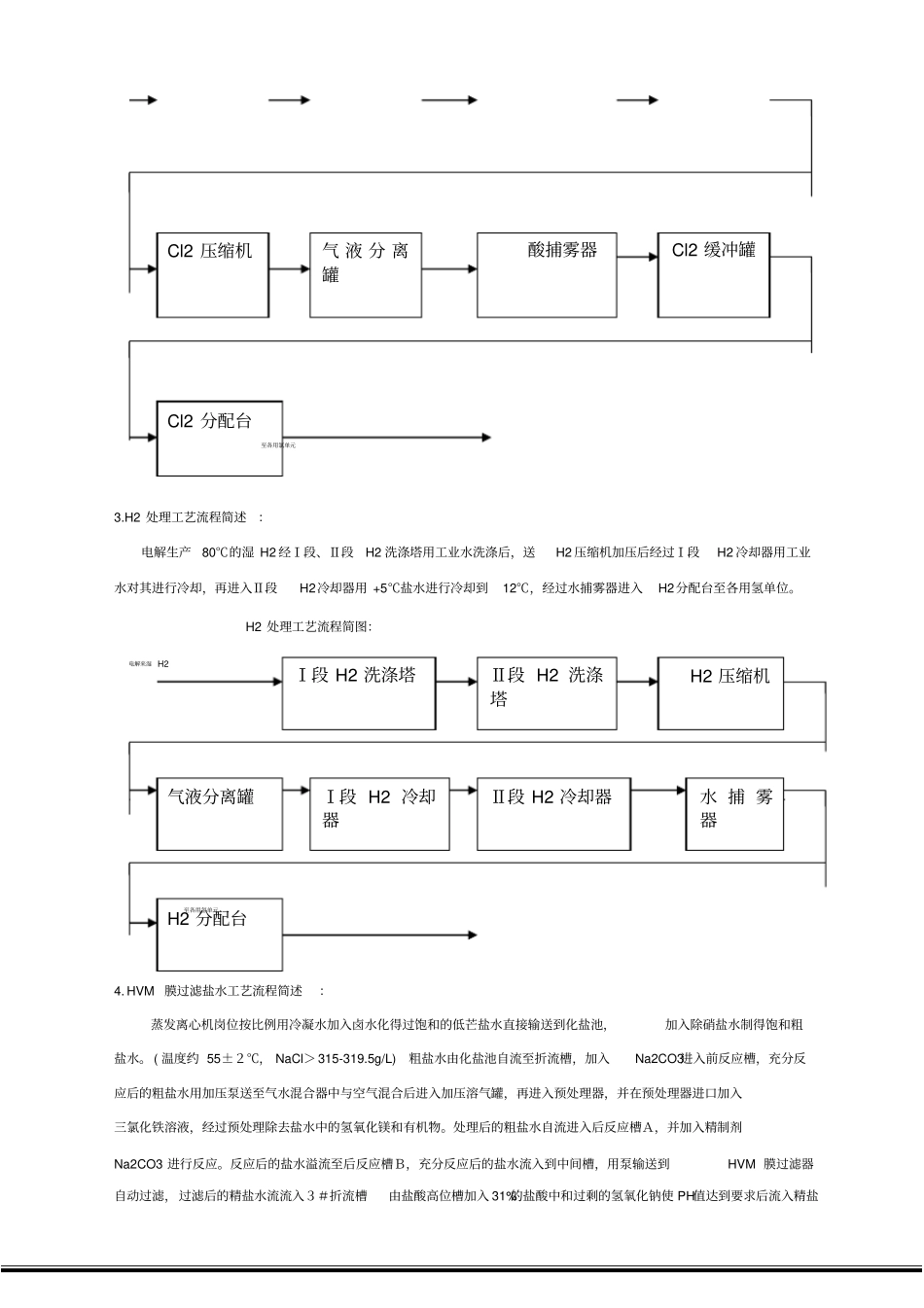

氯碱生产工艺流程氯碱系统是由电解，盐水，氯氢，液氯，冷冻，盐酸，漂液，蒸发，循环水组成的系统。其主要流程是盐水生产的精盐水经电解生成主要成分是氢氧化钠，NaCl 的电解液和Cl2，H2 三种物质。电解液由蒸发经浓缩，并分离其中的 NaCl，加水溶解后供盐水工序生产精盐水用。氢氧化钠经冷却沉降后，送成品桶作为成品销售。Cl2 在氯氢工序通过洗涤冷却，干燥，压缩输送到液氯，盐酸，PVC ，三氯氢硅。氯碱片区主要是送液氯和盐酸。Cl2 在液氯经冷冻送来的 -35℃冷冻盐水液化为液氯，液氯尾气送盐酸和漂液生产盐酸和漂液用。H2是经氯氢工序洗涤冷却，压缩输送到 PVC ，三氯氢硅，盐酸。氯碱片区送盐酸，在合成炉与Cl2 燃烧生成氯化H2体，经水吸收后生成成品盐酸供销售出售。液氯尾气在漂液生产池中与石灰水生成漂液供销售出售。氯碱车间 工艺流程简述一．氯碱车间 基本概况电解工艺流程简图：直流电H2 Cl2 蒸汽泵送蒸发冷凝水2.氯处理工序 工艺流程简述 ：电解生产 70-85℃的湿 Cl2，经 Cl2 洗涤塔用工业水洗涤后，进入Ⅰ段钛冷却器用工业水冷却，再进入Ⅱ段钛冷却器用 +5℃盐水进一步冷却到12-15 ℃，然后进入泡沫干燥塔、泡罩塔用硫酸干燥，干燥后的Cl2 经过酸雾捕集器后用Cl2 压缩机压缩输送到各用氯岗位。Cl2 处理工艺流程简图：电解来湿Cl2 精 盐 水精 盐 水 高盐 水 预 热电解槽电 解 液 受Cl2 洗涤塔Ⅰ段钛冷却器Ⅱ 段 钛 冷却器水捕雾器Cl2 干燥塔泡罩塔Cl2 缓冲罐至各用氯单元3.H2 处理工艺流程简述：电解生产80℃的湿 H2 经Ⅰ段、Ⅱ段H2 洗涤塔用工业水洗涤后，送H2 压缩机加压后经过Ⅰ段H2 冷却器用工业水对其进行冷却，再进入Ⅱ段H2冷却器用 +5℃盐水进行冷却到12℃，经过水捕雾器进入H2分配台至各用氢单位。H2 处理工艺流程简图：电解来湿 H2至各用氢单元4. HVM 膜过滤盐水工艺流程简述：蒸发离心机岗位按比例用冷凝水加入卤水化得过饱和的低芒盐水直接输送到化盐池，加入除硝盐水制得饱和粗盐水。 ( 温度约 55±２℃， NaCl＞ 315-319.5g/L)粗盐水由化盐池自流至折流槽，加入Na2CO3进入前反应槽，充分反应后的粗盐水用加压泵送至气水混合器中与空气混合后进入加压溶气罐，再进入预处理器，并在预处理器进口加入三氯化铁溶液，经过预处理除去盐水中的氢氧化镁和有机物。处理后的粗盐水自流进入后反应槽Ａ，并加入精制剂Na2CO3 进行反应。反应后的盐水溢流至后反应槽Ｂ...
