水冷冷水机组热回收介绍VIP免费

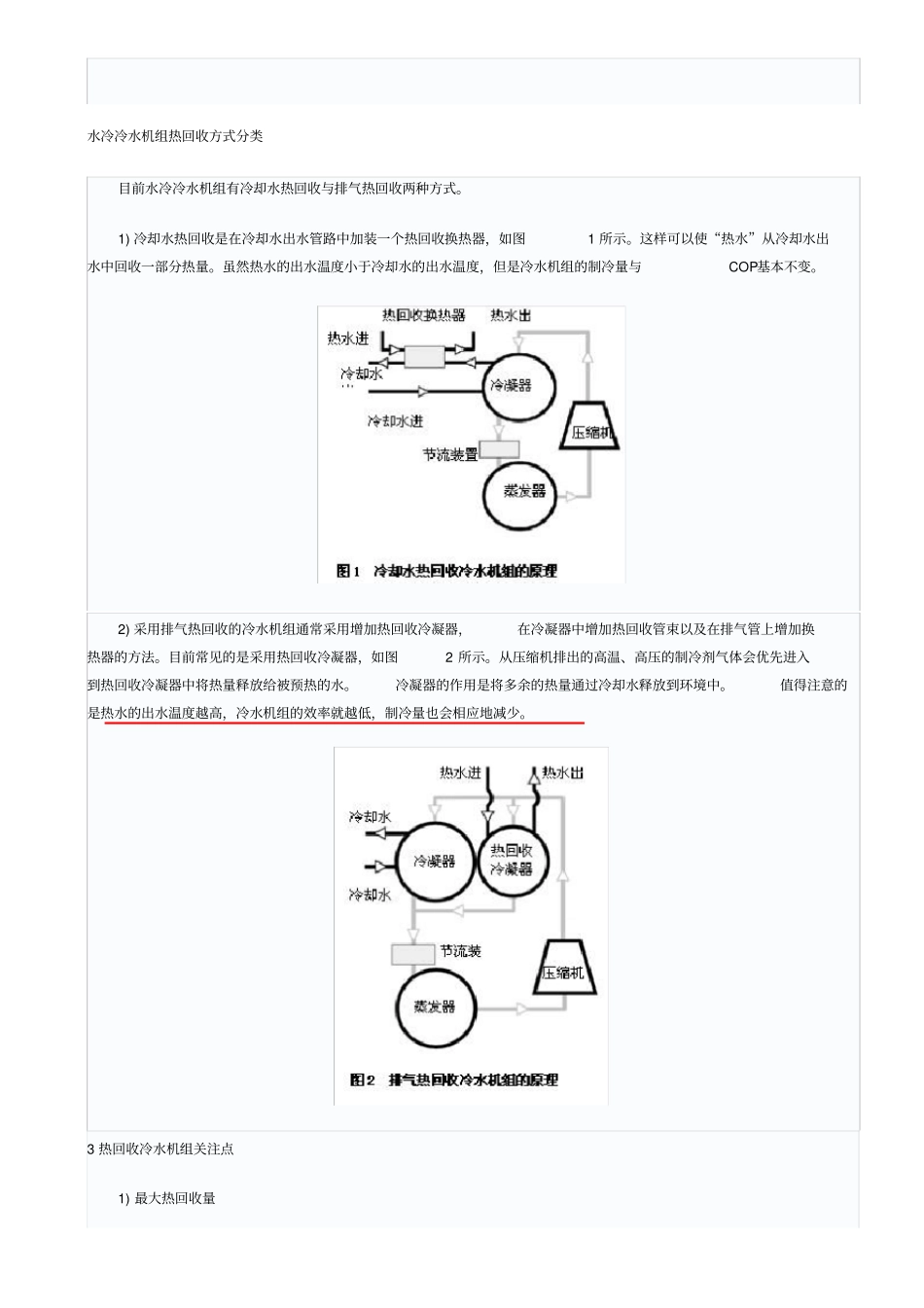

水冷冷水机组热回收介绍_第1页
1/4

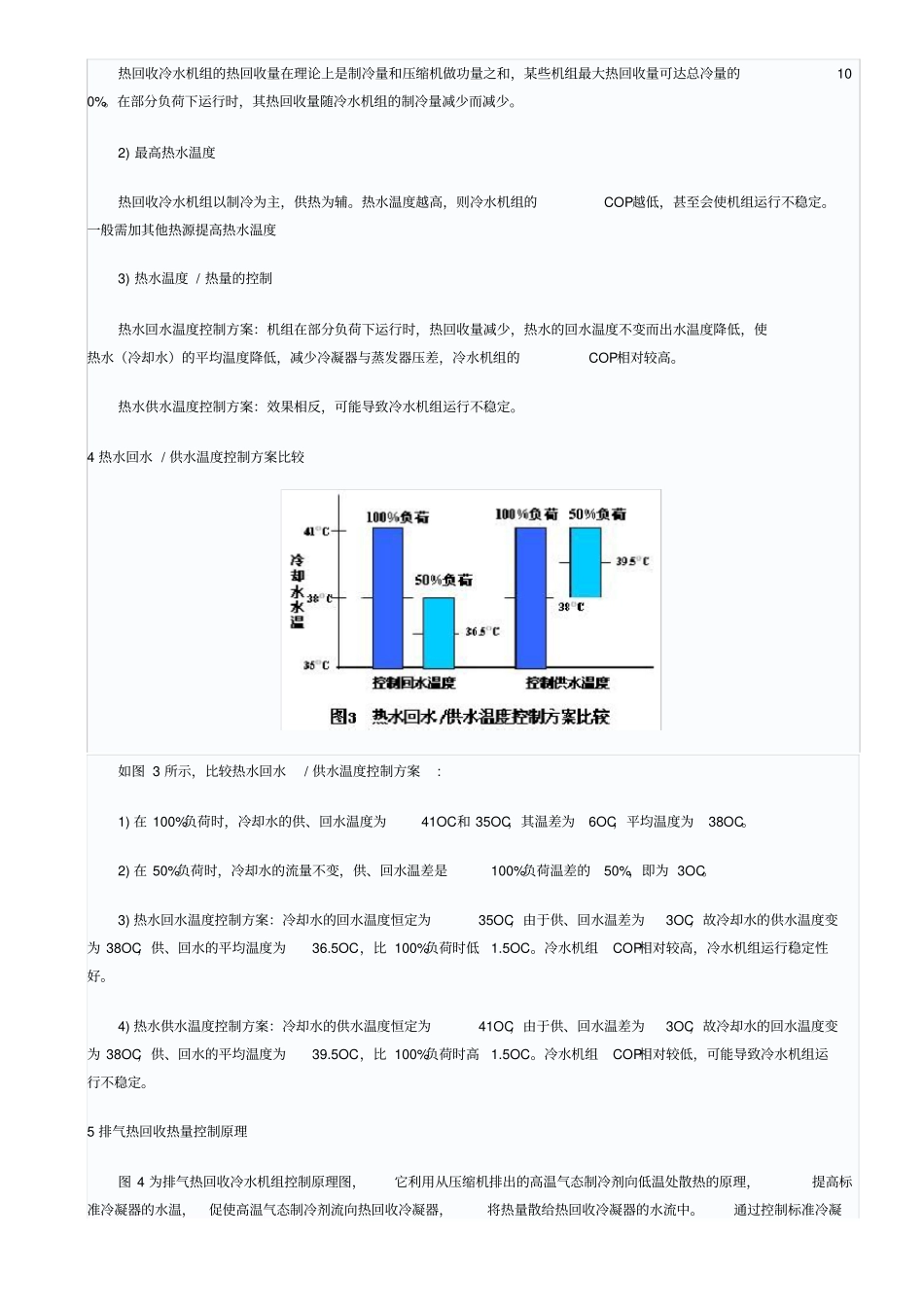

水冷冷水机组热回收介绍_第2页
2/4

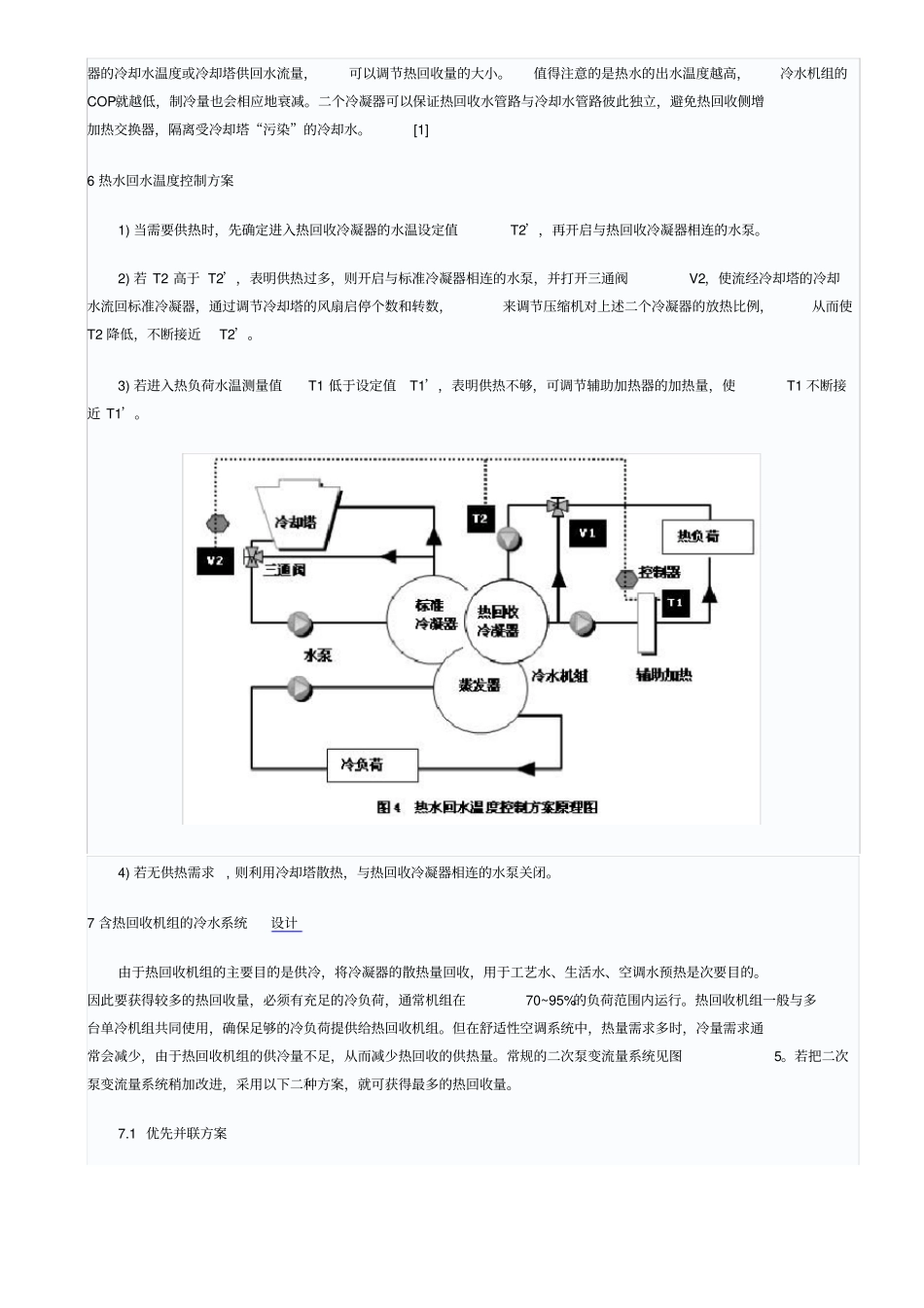

水冷冷水机组热回收介绍_第3页
3/4
水冷冷水机组热回收方式分类目前水冷冷水机组有冷却水热回收与排气热回收两种方式。1) 冷却水热回收是在冷却水出水管路中加装一个热回收换热器,如图1 所示。这样可以使“热水”从冷却水出水中回收一部分热量。虽然热水的出水温度小于冷却水的出水温度,但是冷水机组的制冷量与COP基本不变。2) 采用排气热回收的冷水机组通常采用增加热回收冷凝器,在冷凝器中增加热回收管束以及在排气管上增加换热器的方法。目前常见的是采用热回收冷凝器,如图2 所示。从压缩机排出的高温、高压的制冷剂气体会优先进入到热回收冷凝器中将热量释放给被预热的水。冷凝器的作用是将多余的热量通过冷却水释放到环境中。值得注意的是热水的出水温度越高,冷水机组的效率就越低,制冷量也会相应地减少。3 热回收冷水机组关注点1) 最大热回收量热回收冷水机组的热回收量在理论上是制冷量和压缩机做功量之和,某些机组最大热回收量可达总冷量的100%。在部分负荷下运行时,其热回收量随冷水机组的制冷量减少而减少。2) 最高热水温度热回收冷水机组以制冷为主,供热为辅。热水温度越高,则冷水机组的COP越低,甚至会使机组运行不稳定。一般需加其他热源提高热水温度3) 热水温度 / 热量的控制热水回水温度控制方案:机组在部分负荷下运行时,热回收量减少,热水的回水温度不变而出水温度降低,使热水(冷却水)的平均温度降低,减少冷凝器与蒸发器压差,冷水机组的COP相对较高。热水供水温度控制方案:效果相反,可能导致冷水机组运行不稳定。4 热水回水 / 供水温度控制方案比较如图 3 所示,比较热水回水/ 供水温度控制方案: 1) 在 100%负荷时,冷却水的供、回水温度为41OC和 35OC,其温差为6OC,平均温度为38OC。2) 在 50%负荷时,冷却水的流量不变,供、回水温差是100%负荷温差的50%,即为 3OC。3) 热水回水温度控制方案:冷却水的回水温度恒定为35OC,由于供、回水温差为3OC,故冷却水的供水温度变为 38OC,供、回水的平均温度为36.5OC,比 100%负荷时低1.5OC。冷水机组COP相对较高,冷水机组运行稳定性好。4) 热水供水温度控制方案:冷却水的供水温度恒定为41OC,由于供、回水温差为3OC,故冷却水的回水温度变为 38OC,供、回水的平均温度为39.5OC,比 100%负荷时高1.5OC。冷水机组COP相对较低,可能导致冷水机组运行不稳定。5 排气热回收热量控制原理图 4 为排气热回收冷水机组控制原理图,它利用从压缩机排出的高温气态制冷剂向低温...
