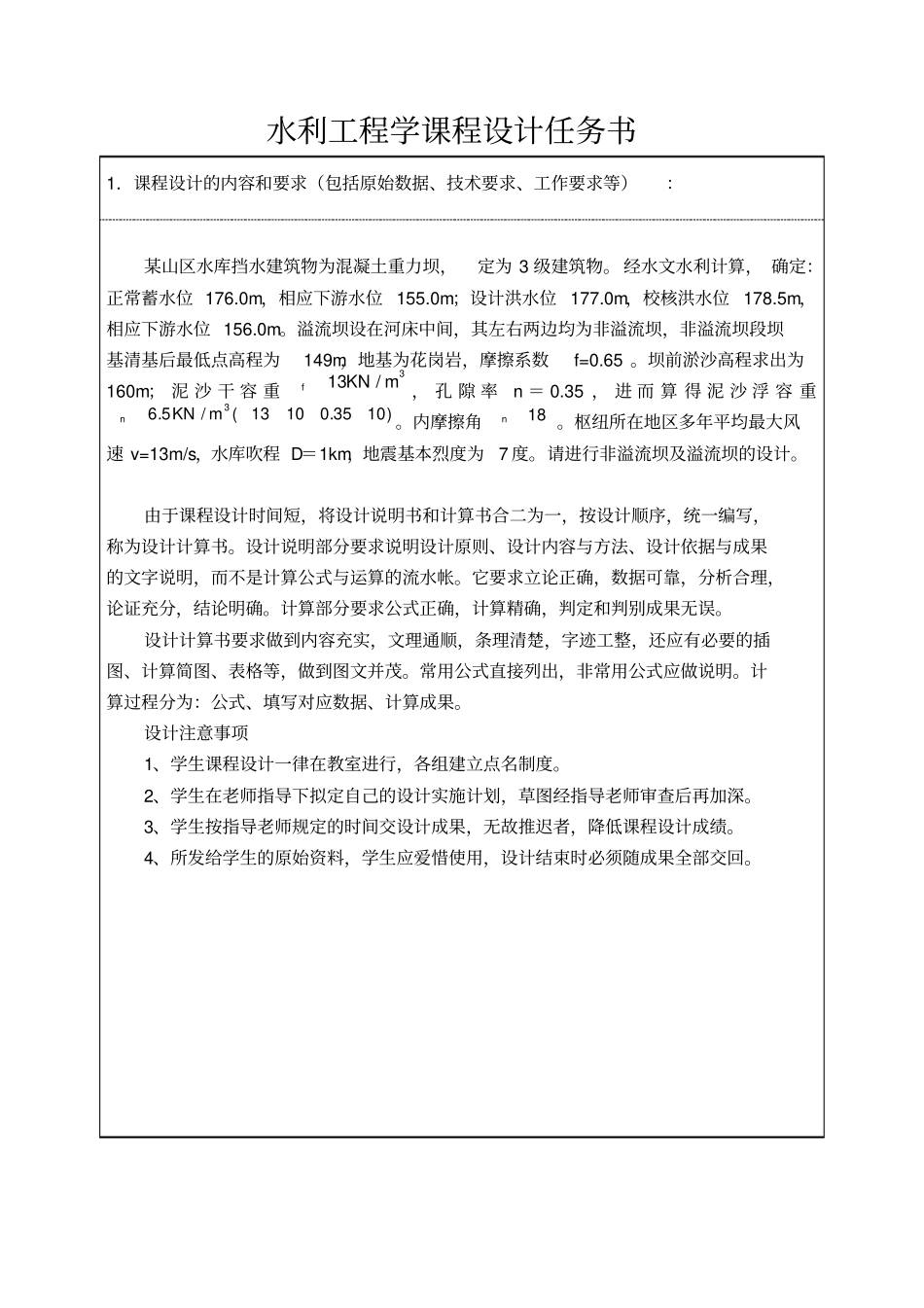

天津农学院课程设计说明书设计名称水利工程学课程设计设计题目重力坝设计设计时间2013 年 6 月 17 日系别水利工程系专业水文与水资源工程班级水文一班姓名黄伟民指导教师李炎2012 年 6 月19 日目录课程设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 第一章 重力坝设计基本资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 第二章 非溢流重力坝设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 第一节确定坝顶高程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 第二节剖面设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 第三节荷载计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 第四节稳定分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 第三章 溢流坝设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 第一节溢流孔 d 设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 第二节溢流重力坝剖面设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 第三节溢流重力坝消能设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 参考文献⋯⋯⋯⋯⋯⋯⋯⋯ 12 附录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 水利工程学课程设计任务书1．课程设计的内容和要求（包括原始数据、技术要求、工作要求等）：某山区水库挡水建筑物为混凝土重力坝，定为 3 级建筑物。 经水文水利计算， 确定：正常蓄水位 176.0m，相应下游水位 155.0m；设计洪水位 177.0m，校核洪水位 178.5m，相应下游水位 156.0m。溢流坝设在河床中间，其左右两边均为非溢流坝，非溢流坝段坝基清基后最低点高程为149m，地基为花岗岩，摩擦系数f=0.65 。坝前淤沙高程求出为160m； 泥 沙 干 容 重3/13mKNf， 孔 隙 率n ＝ 0.35 ， 进 而 算 得 泥 沙 浮 容 重)1035.01013(/5.63mKNn。内摩擦角18n。枢纽所在地区多年平均最大风速 v=13m/s，水库吹程 D＝1km，地震基本烈度为7 度。请进行非溢流坝及溢流坝的设计。由于课程设计时间短，将设计说明书和计算书合二为一，按设计顺序，统一编写，称为设计计算书。设计说明部分要求说明设计原则、设计内容与方法、设计依据与成果的文字说明，而不是计算公式与运算的流水帐。它要求立论正确，数据可靠，分析合理，论证充分，结论明确。计算部分要求公式正确，计算精确，判定和判别成果无误。设计计算书要求做到内容充实，文理通顺，条理清楚，字迹工整，还应有必要的插图、计算简图、表格等，做到图文并茂。常用公式直接列出，非常用公式应做说明。计算过程分为：公式、填写对应数据、计算成果。设计注意事项1、学生课程设计一律在教室进行，各组建立点名制度。2、学生在老...
