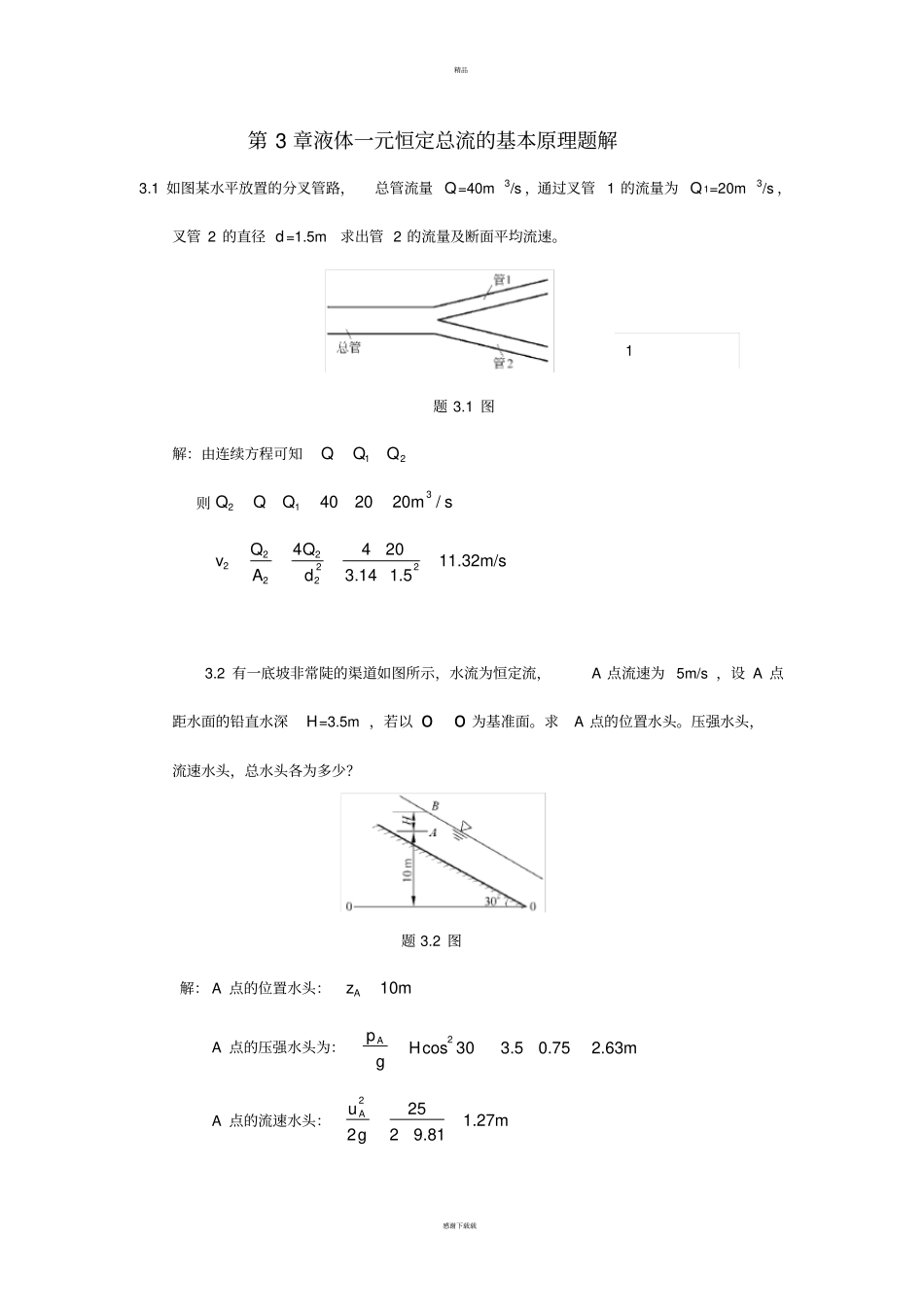

精品感谢下载载第 3 章液体一元恒定总流的基本原理题解3.1 如图某水平放置的分叉管路,总管流量 Q=40m3/s ,通过叉管 1 的流量为 Q 1=20m3/s ,叉管 2 的直径 d=1.5m求出管 2 的流量及断面平均流速。题 3.1 图解:由连续方程可知12QQQ则321402020m / sQQQ2222222442011.32m/s3.14 1.5QQvAd3.2 有一底坡非常陡的渠道如图所示,水流为恒定流,A 点流速为 5m/s ,设 A 点距水面的铅直水深H=3.5m ,若以oo为基准面。求A 点的位置水头。压强水头,流速水头,总水头各为多少?题 3.2 图解: A 点的位置水头:10mAzA 点的压强水头为:2cos 303.50.752.63mApHgA 点的流速水头:2251.27m229.81Aug1 精品感谢下载载总水头:2102.631.2713.9m2AAAApuEzgg3.3垂直放置的管道,并串联一文丘里流量计如图所示。已知收缩前的管径m0.4D,喉管处的直径m0.2d,水银压差计读数△ h=3.0cm ,两断面间的水头损失gvhw205.021 (1v 对应喉管处的流速)求管中水流的流速和流量。题 3.3 图解:以 2— 2 断面为基准面对1— 1 断面和 2— 2 断面列能量方程有 (并取121.0 )gvgvgpgvgpz205.0202212222111整理后得出gvgvgvgvgvgpgpz295.02205.0222122212122211( a)列出水银压差计上的等压面方程有hzzlgphgglpm)(2121经化简,由于02zhgppz6.12211代入( a)后可得gvh289.06.1221从而可解出m/s89.21v流量sdAvQ/m1007.9489.2342113.4 有一水泵,,抽水流量Q=0.02m3/s, 吸水管直径d=20cm ,管长 L=5.0m ,泵精品感谢下载载内允许真空值为6.5m水柱,吸水管(包括底阀、弯头)水头损失hW=0.16m ,试计算水泵的安装高度h s。题 3.4 图解:以水池水面为基准面,列水面和水泵进口断面的能量方程20000.162spvhgg而22440.020.637m/s3.140.2Qvd则6.50.0210.166.32msh3.5 如图为一水轮机直锥形尾水管。已知A— A 断面的直径d=0.6 m,断面A— A与下游河道水面高差z=5.0 m。水轮机通过流量Q=1.7 m 3/s 时,整个尾水管的水头损失20.142Wvhg(v 为对应断面A— A 的流速 ),求 A— A 断面的动水压强。题 3.5 图解:选下游水面为基准面,列A— A 断面与下游河道2— 2 断面的能量方程220000.1422AAApvvzggg而2244 1.76.02m/s3.140.6AQvd将Av代入左式得:精品感谢下载载222(0.14)9810(0.261.855.0)64.65kN/m22AAAvvpgzgg3.6 如图为一平板闸门控制的闸孔出流。闸孔宽度 b=3.5 m,闸孔上游水深为H=3.0m...
