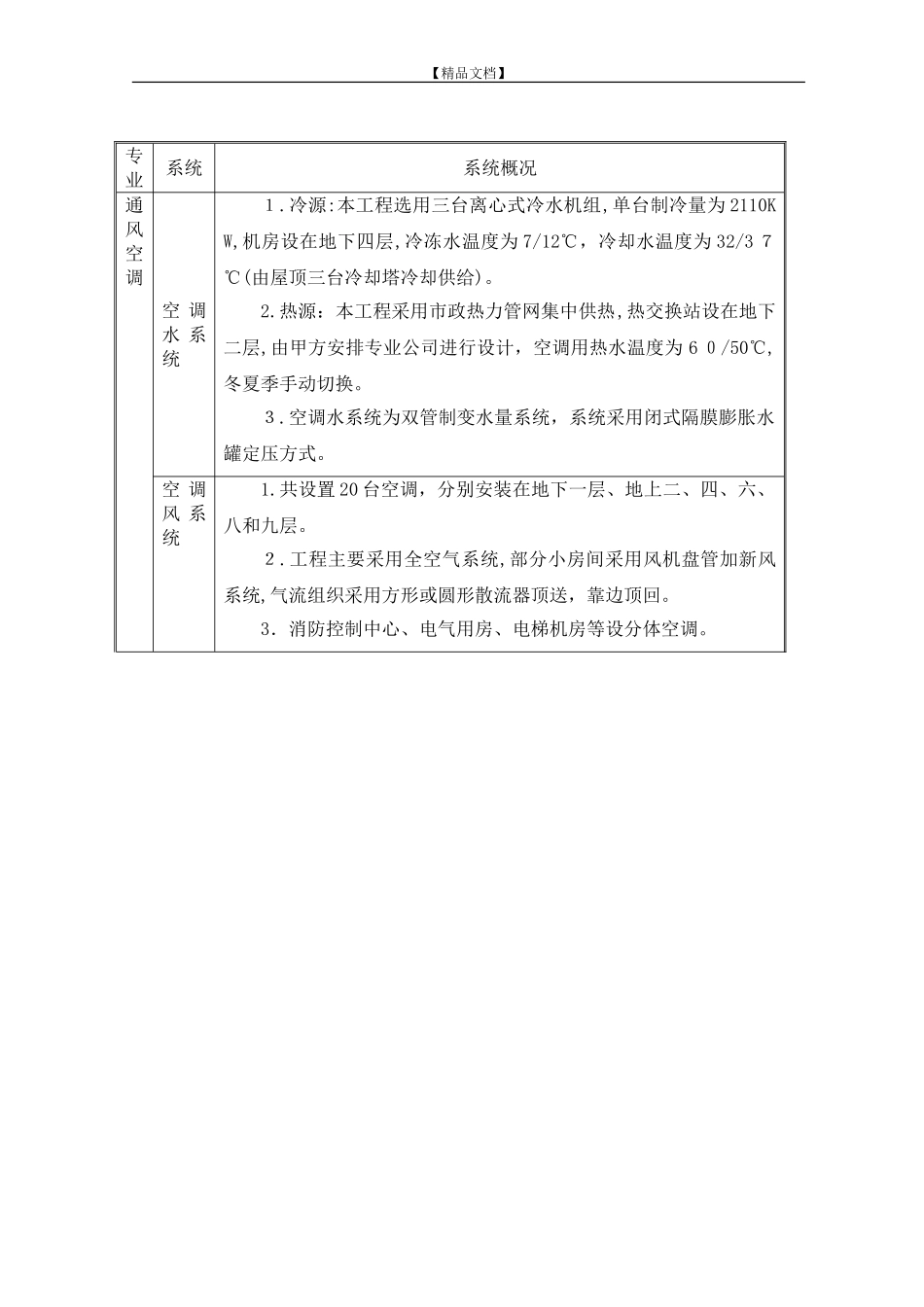

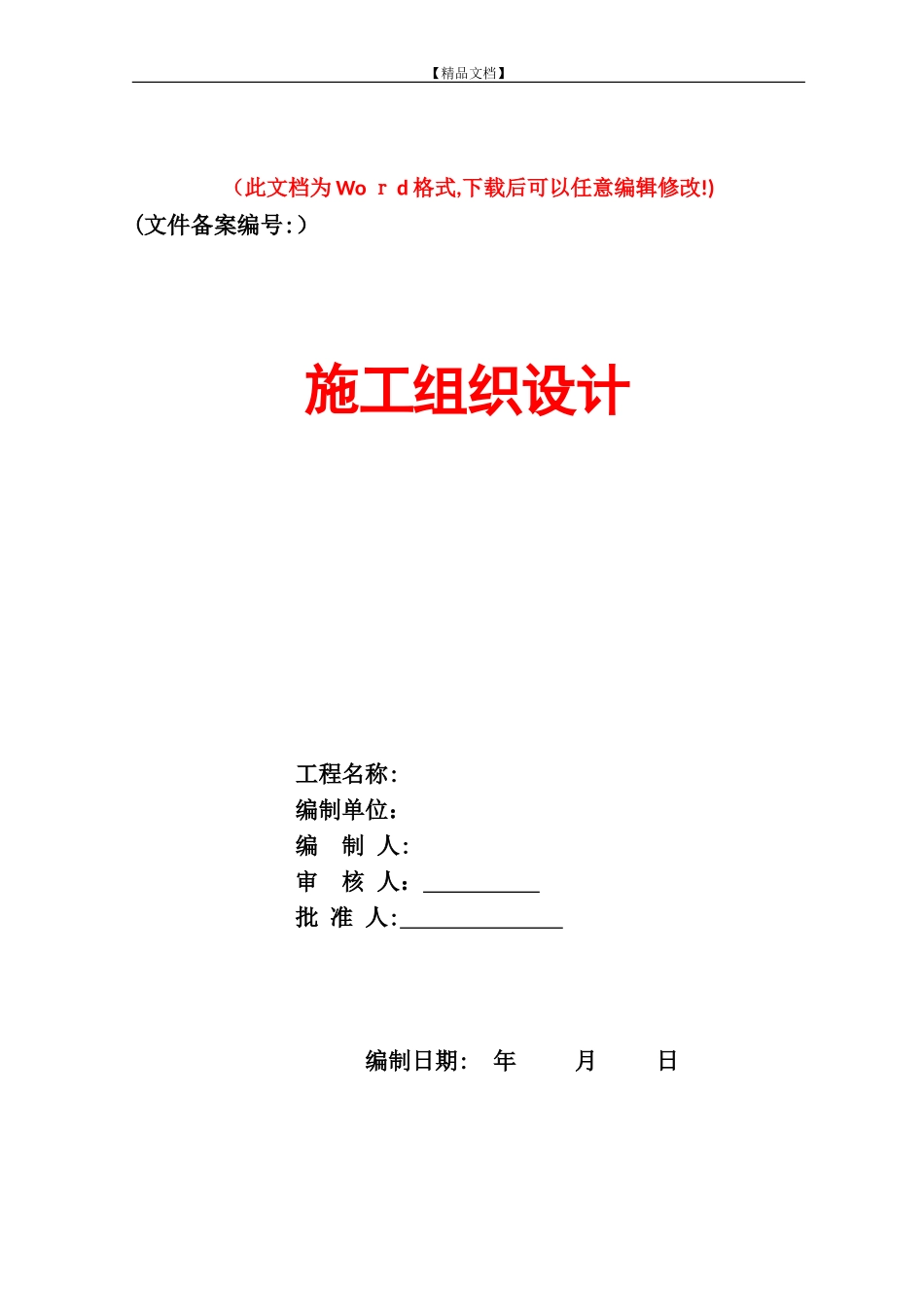

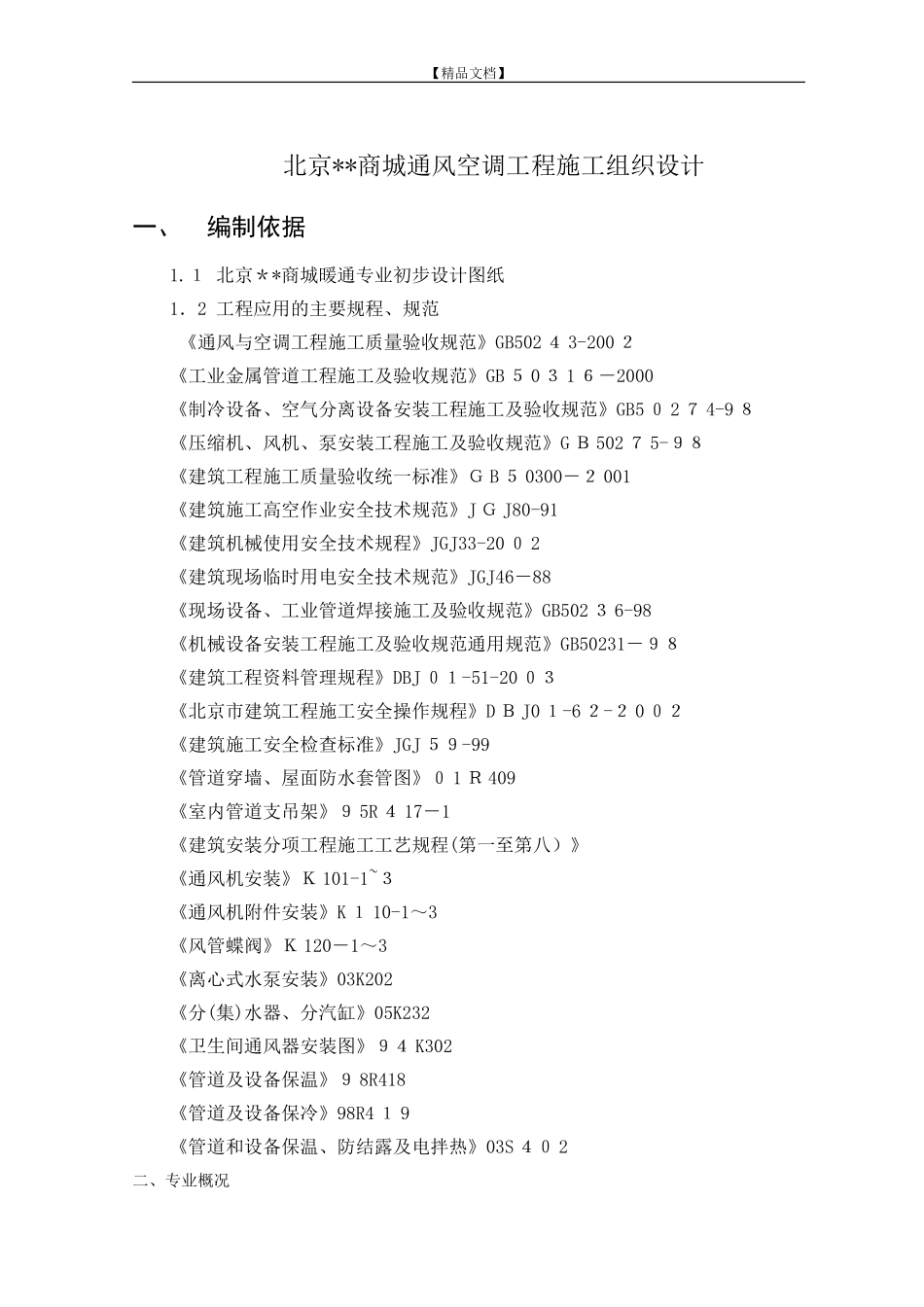

【精品文档】（此文档为Woｒd格式,下载后可以任意编辑修改!)(文件备案编号:）施工组织设计工程名称:编制单位：编制人:审核人：批准人:编制日期:年月日【精品文档】北京**商城通风空调工程施工组织设计一、编制依据1.１北京＊*商城暖通专业初步设计图纸1．2工程应用的主要规程、规范《通风与空调工程施工质量验收规范》GB502４3-200２《工业金属管道工程施工及验收规范》GB５0３1６－2000《制冷设备、空气分离设备安装工程施工及验收规范》GB5０2７4-9８《压缩机、风机、泵安装工程施工及验收规范》GＢ502７5-９８《建筑工程施工质量验收统一标准》ＧB５0300－２001《建筑施工高空作业安全技术规范》JＧJ80-91《建筑机械使用安全技术规程》JGJ33-20０2《建筑现场临时用电安全技术规范》JGJ46－88《现场设备、工业管道焊接施工及验收规范》GB502３6-98《机械设备安装工程施工及验收规范通用规范》GB50231－９８《建筑工程资料管理规程》DBJ０１-51-20０３《北京市建筑工程施工安全操作规程》DＢJ0１-6２-２0０２《建筑施工安全检查标准》JGJ５９-99《管道穿墙、屋面防水套管图》０1Ｒ409《室内管道支吊架》９5R４17－1《建筑安装分项工程施工工艺规程(第一至第八）》《通风机安装》Ｋ101-1~３《通风机附件安装》K１10-1～3《风管蝶阀》Ｋ120－1～3《离心式水泵安装》03K202《分(集)水器、分汽缸》05K232《卫生间通风器安装图》９４K302《管道及设备保温》９8R418《管道及设备保冷》98R4１9《管道和设备保温、防结露及电拌热》03S４０2二、专业概况【精品文档】专业系统系统概况通风空调空调水系统１.冷源:本工程选用三台离心式冷水机组,单台制冷量为2110KW,机房设在地下四层,冷冻水温度为7/12℃，冷却水温度为32/3７℃(由屋顶三台冷却塔冷却供给)。2.热源：本工程采用市政热力管网集中供热,热交换站设在地下二层,由甲方安排专业公司进行设计，空调用热水温度为6０/50℃,冬夏季手动切换。３.空调水系统为双管制变水量系统，系统采用闭式隔膜膨胀水罐定压方式。空调风系统1.共设置20台空调，分别安装在地下一层、地上二、四、六、八和九层。２.工程主要采用全空气系统,部分小房间采用风机盘管加新风系统,气流组织采用方形或圆形散流器顶送，靠边顶回。3．消防控制中心、电气用房、电梯机房等设分体空调。【精品文档】防排烟与通风系统本工程设置加压送风系统、机械排烟系统、机械排风兼排烟系统、机械补风系统、机械排风系统等通风系统。具体如下:１.1#、2＃、３＃楼梯间地下分别设置一个加压送风系统;地上部分１#、2＃楼梯间采用自然排烟，3＃楼梯间设置加压送风系统。２.合用前室设置两个加压送风系统,地上部分采用自然排烟，每层设置电动(手动）加压送风口。3．地下二、三、四层汽车库分别设置一个机械排风系统，机械排烟系统，机械补风系统,且补风用新风机组，以满足冬季室温要求。４.制冷机房、换热站、变配电间分别设置一个机械排风系统，机械补风系统;水泵房设置一个机械排风系统,无组织进风。5.地下一层至九层商场按照防烟分区共设置6个机械排风(兼排烟)系统,每个系统均采用垂直井道排至屋顶，并在屋顶设置了6套排烟双速风机,每个系统每层设电动（手动)排风口和排烟口。平时风机低速运转,每层排风口开启进行排风，排烟口常闭。6.卫生间设机械排风系统，排风机设在屋顶，且每层相应房间设一吊顶排风扇,电梯机房设机械排风。7.所有排烟风机入口均设由280℃熔断的排烟防火阀，当七熔断时,联动风机停止运行。8.通风、空调风管穿越空调机房的隔墙、楼板及防火分区的隔墙处，均设置与风机连锁的防火阀(70℃熔断。三、工程重点与难点３.1工程重点３．1.1设计施工要求高,须进一步完善设计功能,详化施工图纸。同时注重深化设计图纸,合理布局，施工期间，施工安装必须配备强有力的专业技术人员参与深化设计图纸,成立专门的有设计资质的深化协调小组，做好施工前图纸深化工作，避免在施工后才发现专业交叉,造成返工,从而影响工期，增加成本。【精品文档】3.2．2各专业施工协调配合难度大施工时必须认真核对图纸,密切配合土建及其他机电专业进行施工,确保准确无误。为确保工期，专业负责人...
