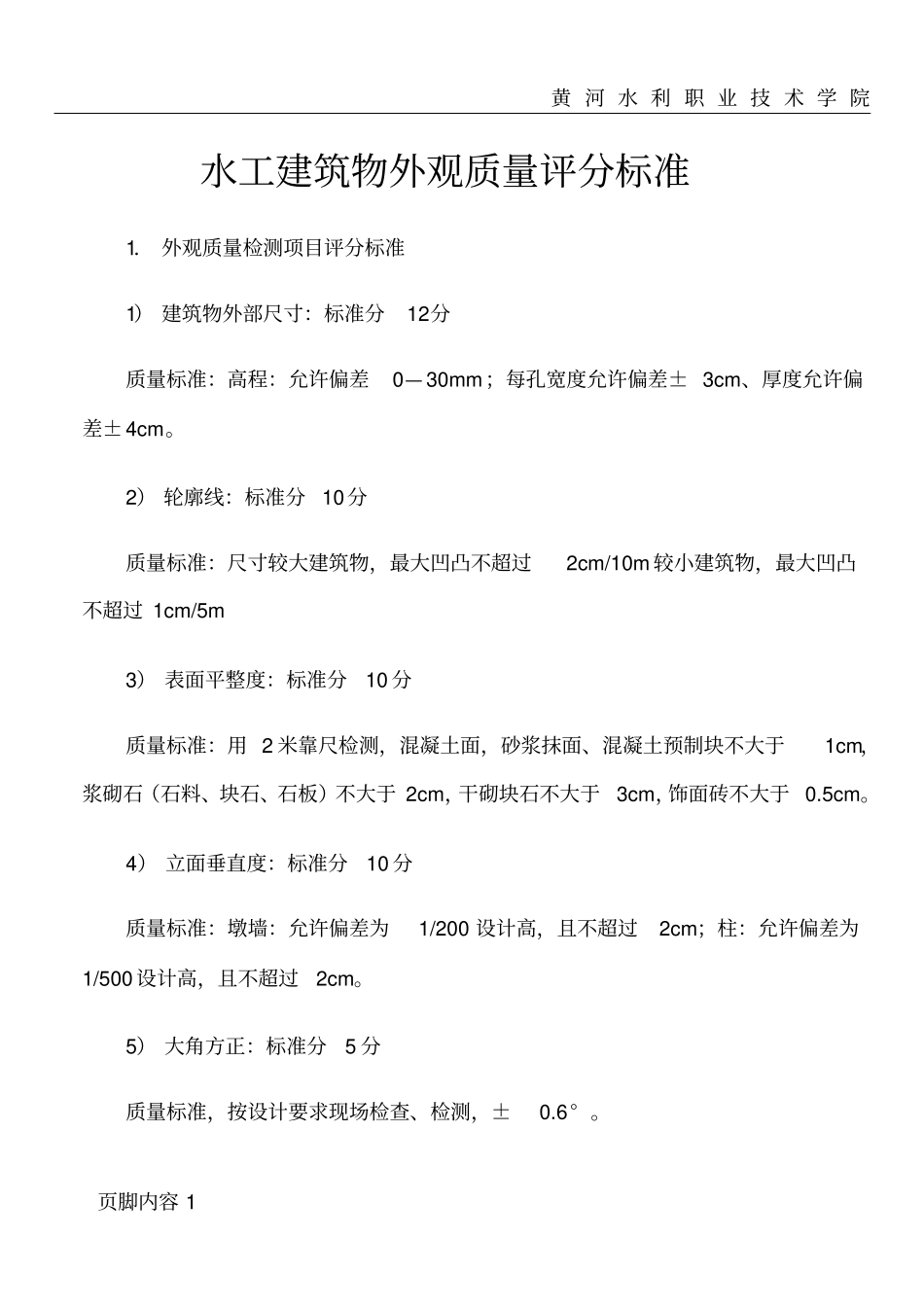

黄 河 水 利 职 业 技 术 学 院页脚内容 1水工建筑物外观质量评分标准1． 外观质量检测项目评分标准1） 建筑物外部尺寸：标准分12分质量标准：高程：允许偏差0— 30mm；每孔宽度允许偏差± 3cm、厚度允许偏差±4cm。2） 轮廓线：标准分10分质量标准：尺寸较大建筑物，最大凹凸不超过2cm/10m 较小建筑物，最大凹凸不超过 1cm/5m3） 表面平整度：标准分10 分质量标准：用 2 米靠尺检测，混凝土面，砂浆抹面、混凝土预制块不大于1cm，浆砌石（石料、块石、石板）不大于 2cm，干砌块石不大于3cm，饰面砖不大于 0.5cm。4） 立面垂直度：标准分10 分质量标准：墩墙：允许偏差为1/200 设计高，且不超过2cm；柱：允许偏差为1/500 设计高，且不超过2cm。5） 大角方正：标准分5 分质量标准，按设计要求现场检查、检测，±0.6° 。黄 河 水 利 职 业 技 术 学 院页脚内容 2上述 5 项检测项目评分办法，根据各自的质量标准现场抽查，确定合格点数和不合格点数，计算得分百分率，从而计算该项得分。2.外观质量检查项目评分标准检 查 项 目 根 据 表A..2.1 评 定 项 目 选 择 ， 结 合 本 工 程 实 际 评 定6.13.14.15.16.18.19.20.22.23.24项次。1） 曲面与平面联结平顺：标准分9 分质量标准：一级：圆滑过渡，曲线流畅；二级：平顺联结，曲线基本流畅；三级：联结不够平顺，有明显折线；四级：未达到三级标准者。2） 混凝土表面缺陷情况：标准分10分质量标准：一级：混凝土表面无蜂窝、麻面、挂帘、裙边、错台、局部凹凸及表面裂缝等缺陷；二级：缺陷面积之和不大于3%总面积；三级：缺陷面积之和为总面积 3%--5%；四级：缺陷面积之和超过总面积5%并小于 10%，超过 10%应视为质量缺陷。3） 表面钢筋割除：标准分2 分质量标准：一级：全部割除，无明显凸出部分；二级：全部割除，少部分明显凸出表面；三级：割除面积达到95%以上，且未割除部分不影响建筑功能及安全；四级：割除面积小于95%者。4） 砌体勾缝（宽度均匀、平整） ：标准分 4 分黄 河 水 利 职 业 技 术 学 院页脚内容 3质量标准：一级：缝宽均匀、平整；二级：缝宽局部不均匀，但比较平整；三级：缝宽局部不够均匀，平整较差；四级：勾缝宽度不均匀，表面粗糙。5） 砌体排列（竖、横缝平直） ：标准分 4 分质量标准：竖缝± 2mm、横缝± 2mm。6） 变形缝：标准分3 分质量标准：一级：缝面顺直，宽度...
