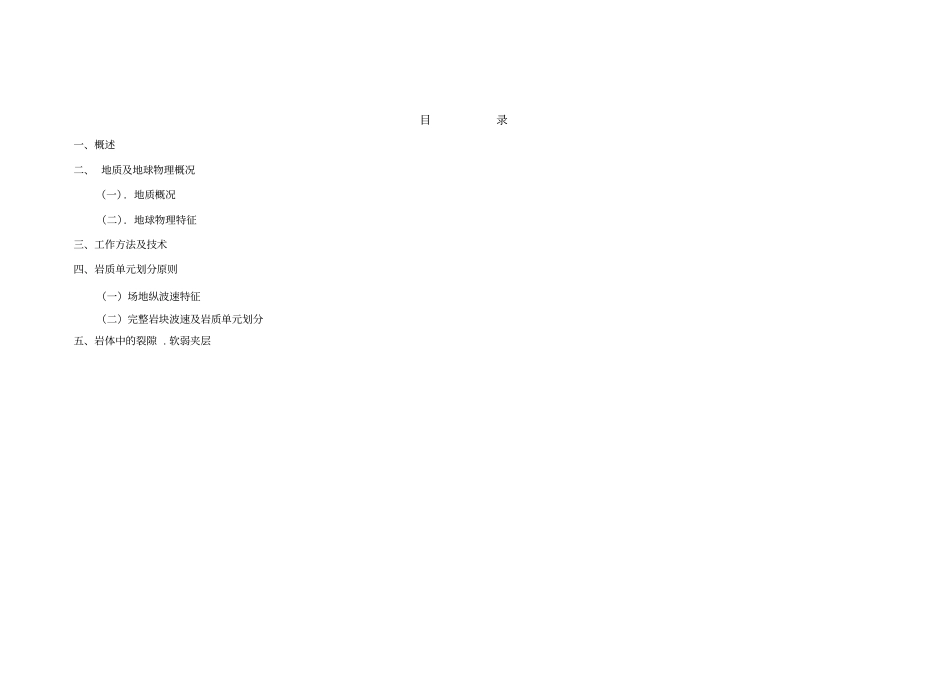

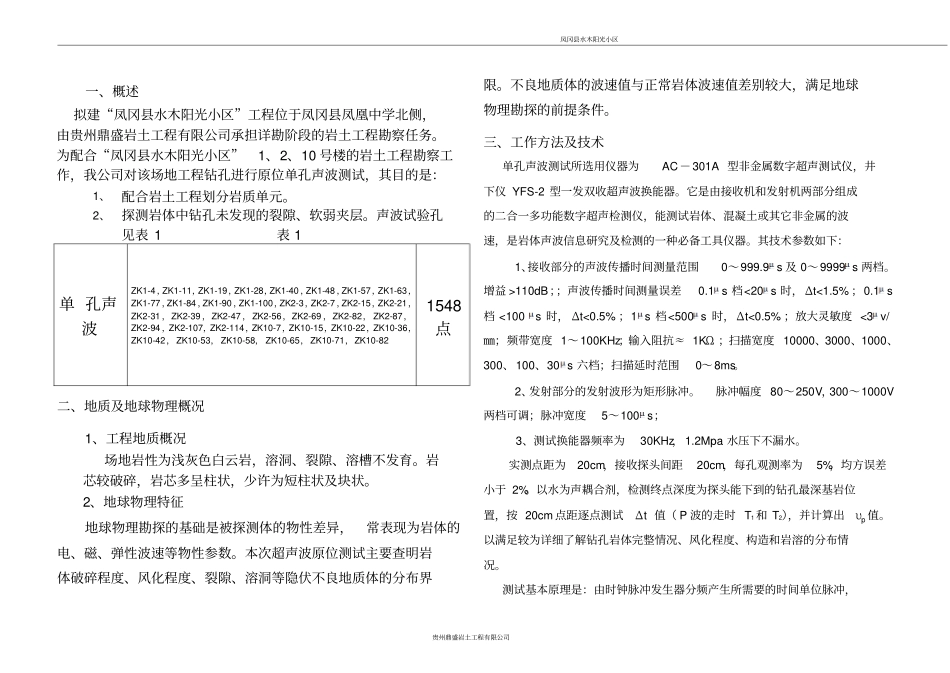

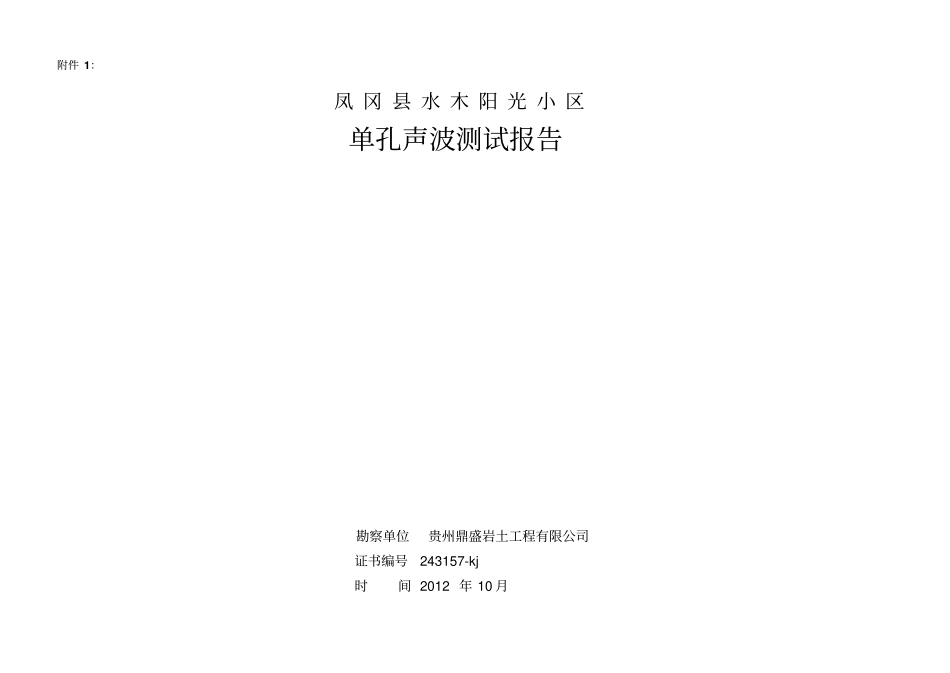

附件 1：凤 冈 县 水 木 阳 光 小 区单孔声波测试报告勘察单位贵州鼎盛岩土工程有限公司证书编号 243157-kj 时间 2012 年 10 月目录一、概述二、 地质及地球物理概况（一）．地质概况（二）．地球物理特征三、工作方法及技术四、岩质单元划分原则（一）场地纵波速特征（二）完整岩块波速及岩质单元划分五、岩体中的裂隙 . 软弱夹层凤冈县水木阳光小区贵州鼎盛岩土工程有限公司一、概述拟建“凤冈县水木阳光小区”工程位于凤冈县凤凰中学北侧，由贵州鼎盛岩土工程有限公司承担详勘阶段的岩土工程勘察任务。为配合“凤冈县水木阳光小区”1、2、10 号楼的岩土工程勘察工作，我公司对该场地工程钻孔进行原位单孔声波测试，其目的是：1、配合岩土工程划分岩质单元。2、探测岩体中钻孔未发现的裂隙、软弱夹层。声波试验孔见表 1 表 1单 孔声波ZK1-4 ，ZK1-11，ZK1-19，ZK1-28，ZK1-40 ，ZK1-48 ，ZK1-57，ZK1-63，ZK1-77 ，ZK1-84 ，ZK1-90 ，ZK1-100，ZK2-3，ZK2-7 ，ZK2-15，ZK2-21，ZK2-31 ，ZK2-39 ，ZK2-47 ，ZK2-56，ZK2-69 ，ZK2-82， ZK2-87，ZK2-94 ，ZK2-107，ZK2-114，ZK10-7，ZK10-15，ZK10-22，ZK10-36，ZK10-42，ZK10-53， ZK10-58， ZK10-65，ZK10-71，ZK10-82 1548点二、地质及地球物理概况1、工程地质概况场地岩性为浅灰色白云岩，溶洞、裂隙、溶槽不发育。岩芯较破碎，岩芯多呈柱状，少许为短柱状及块状。2、地球物理特征地球物理勘探的基础是被探测体的物性差异，常表现为岩体的电、磁、弹性波速等物性参数。本次超声波原位测试主要查明岩体破碎程度、风化程度、裂隙、溶洞等隐伏不良地质体的分布界限。不良地质体的波速值与正常岩体波速值差别较大，满足地球物理勘探的前提条件。三、工作方法及技术单孔声波测试所选用仪器为AC－301A 型非金属数字超声测试仪，井下仪 YFS-2 型一发双收超声波换能器。它是由接收机和发射机两部分组成的二合一多功能数字超声检测仪，能测试岩体、混凝土或其它非金属的波速，是岩体声波信息研究及检测的一种必备工具仪器。其技术参数如下：1、接收部分的声波传播时间测量范围0～999.9 s 及 0～9999 s 两档。增益 >110dB；；声波传播时间测量误差0.1 s 档<20 s 时， Δt<1.5% ；0.1 s档 <100s 时， Δt<0.5% ；1 s 档<500 s 时， Δt<0.5% ；放大灵敏度 <3 v/㎜；频带宽度 1～100KHz；输入阻抗≈ 1KΩ ；扫描宽度 10000、3000、...
