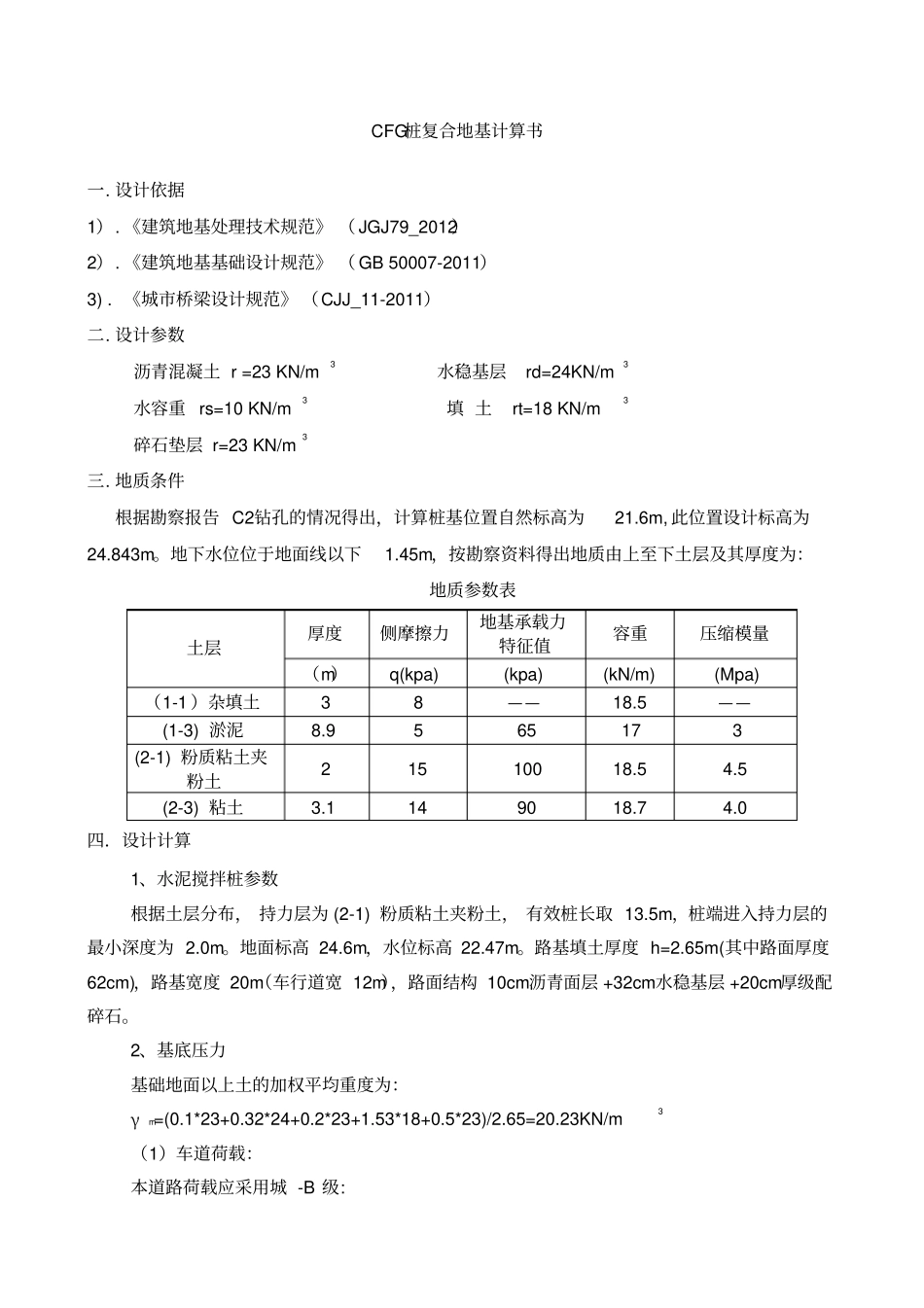

CFG桩复合地基计算书一. 设计依据1）. 《建筑地基处理技术规范》 （ JGJ79_2012）2）. 《建筑地基基础设计规范》 （ GB 50007-2011）3) . 《城市桥梁设计规范》 （CJJ_11-2011）二. 设计参数沥青混凝土 r =23 KN/m3水稳基层 rd=24KN/m3水容重 rs=10 KN/m3填 土 rt=18 KN/m3碎石垫层 r=23 KN/m3三. 地质条件根据勘察报告 C2钻孔的情况得出，计算桩基位置自然标高为21.6m, 此位置设计标高为24.843m。地下水位位于地面线以下1.45m，按勘察资料得出地质由上至下土层及其厚度为：地质参数表土层厚度侧摩擦力地基承载力特征值容重压缩模量（m）q(kpa) (kpa) (kN/m) (Mpa) （1-1 ）杂填土3 8 ——18.5 ——(1-3) 淤泥8.9 5 65 17 3 (2-1) 粉质粘土夹粉土2 15 100 18.5 4.5 (2-3) 粘土3.1 14 90 18.7 4.0 四．设计计算1、水泥搅拌桩参数根据土层分布， 持力层为 (2-1) 粉质粘土夹粉土， 有效桩长取 13.5m，桩端进入持力层的最小深度为 2.0m。地面标高 24.6m，水位标高 22.47m。路基填土厚度 h=2.65m(其中路面厚度62cm)，路基宽度 20m（车行道宽 12m），路面结构 10cm沥青面层 +32cm水稳基层 +20cm厚级配碎石。2、基底压力基础地面以上土的加权平均重度为：γm=(0.1*23+0.32*24+0.2*23+1.53*18+0.5*23)/2.65=20.23KN/m3（1）车道荷载：本道路荷载应采用城 -B 级: ① 均布荷载为 qk=10.5*0.75=7.875kN/m ② 集中荷载取最大值 Pk=360*0.75=270kN 根据《建筑地基基础设计规范》 （GB 50007-2011）第 5.2.2 条规定：轴心荷载基础底面的压力，可根据下列公式确定，得到加固地基顶面压力（地下水位为地面线以下1m）为：Pk=(Fk+Gk)/A=20.23*2.65/1+7.875/1+270/（20*1）=74.98KPa 3、单桩承载力计算初步拟定桩径 0.5m，桩间距 1.1m。桩周长 up=1.57m，桩面积 Ap=0.196m2。根据《建筑地基处理技术规范》 （JGJ79_2012）第 7.3.3 取桩长为 13.5m, 桩体伸入 (2-3) 黏土层 2m. Ra=up×∑ qsi ×li+ ap×f ak×Ap=1.57*(0.6*8+8.9*0+2*15+2*14)+0.5*90*0.196=107.42kN ( 淤泥质土层由于有负侧摩擦力，侧摩擦力取 0; 桩端端阻力发挥系数ap=0.4～0.6 ，本次拟定为 0.5 。) 4、桩身强度计算：fcu ≥4λ Ra/Ap=(4*1*107.42)/0.196=2.19Mpa （1）取 fcu=1.5MPa Ra=η ×fcu ×Ap=0.25*1.5*0.196=73.5KN 其中： ( η =0.25，fcu=0.3 ～2.0MPa，λ =1....
