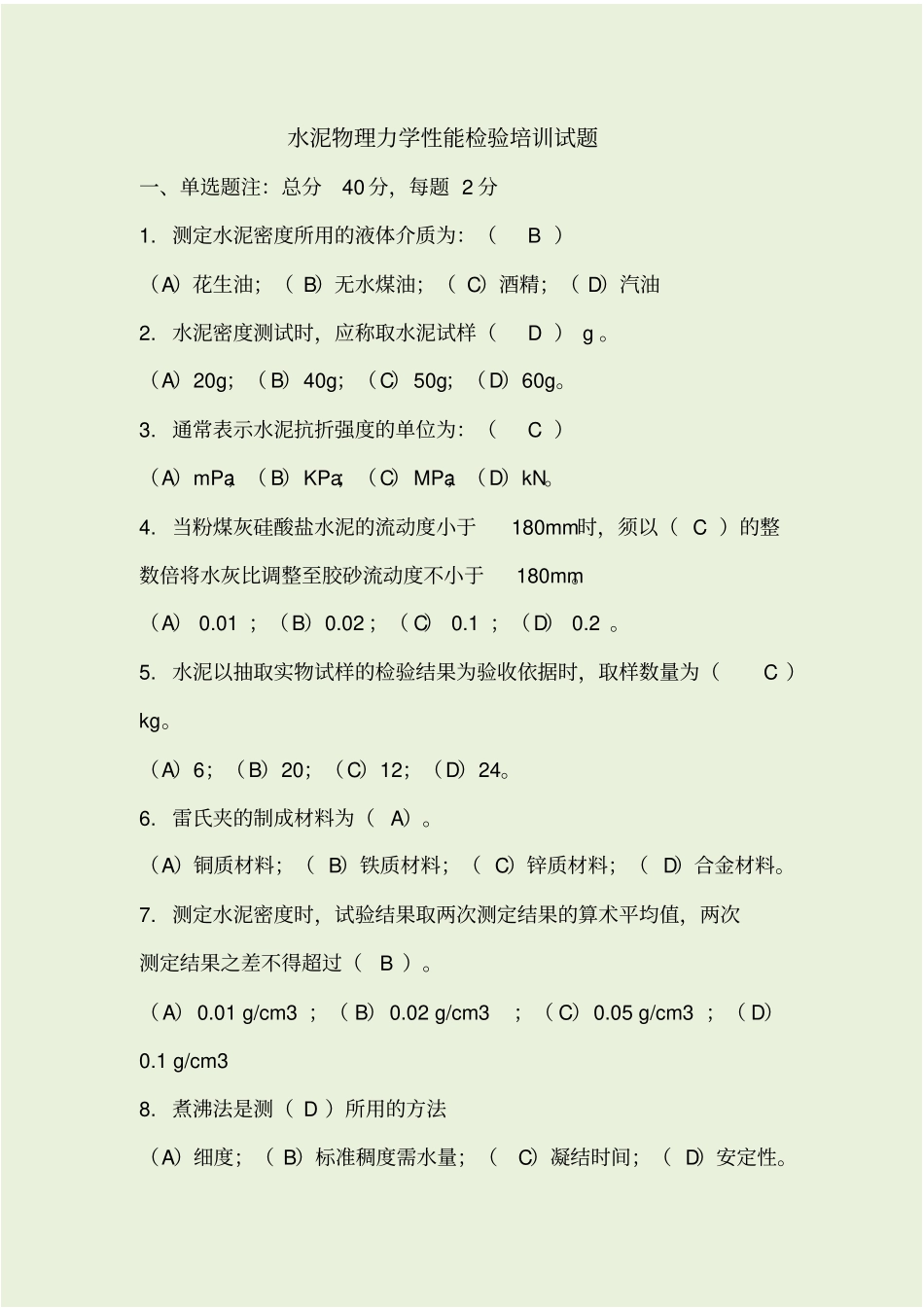

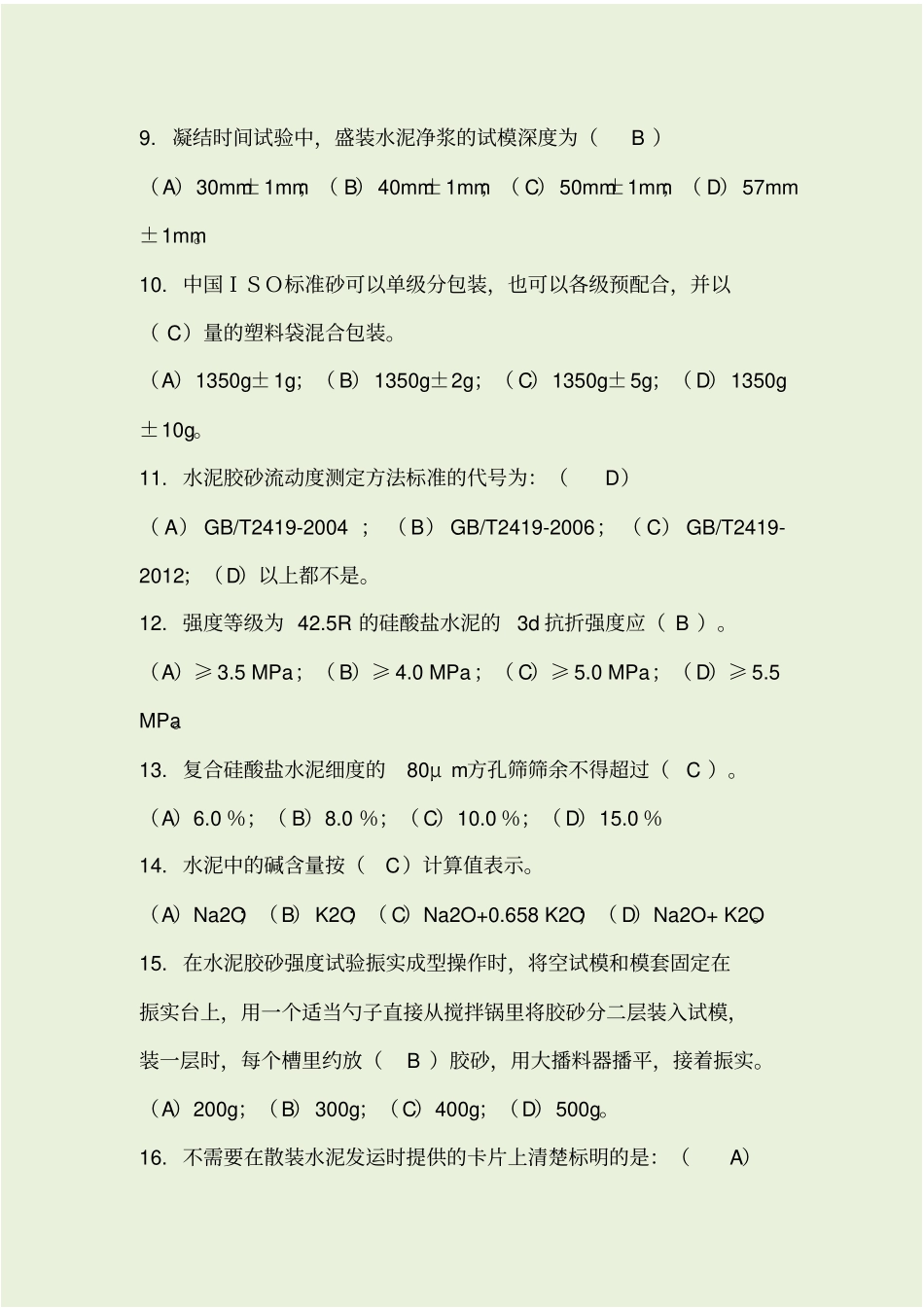

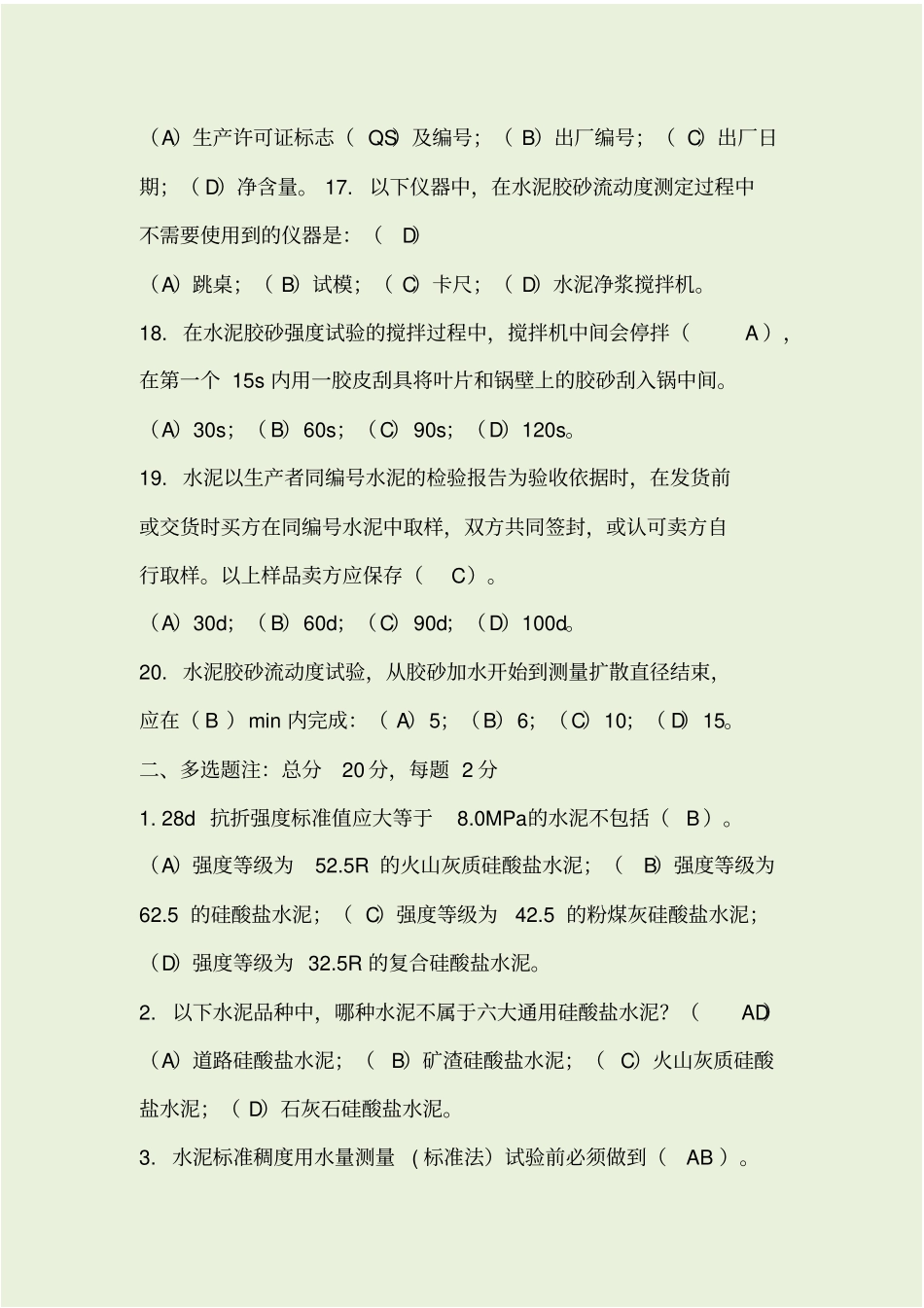

水泥物理力学性能检验培训试题一、单选题注：总分40 分，每题 2 分1. 测定水泥密度所用的液体介质为：（ B ）（A）花生油；（ B）无水煤油；（ C）酒精；（ D）汽油2. 水泥密度测试时，应称取水泥试样（ D ） g 。（A）20g；（ B）40g；（C）50g；（D）60g。3. 通常表示水泥抗折强度的单位为：（ C ）（A）mPa；（ B）KPa；（C）MPa；（D）kN。4. 当粉煤灰硅酸盐水泥的流动度小于180mm时，须以（ C ）的整数倍将水灰比调整至胶砂流动度不小于180mm。（A） 0.01 ；（B）0.02 ；（ C） 0.1 ；（D） 0.2 。5. 水泥以抽取实物试样的检验结果为验收依据时，取样数量为（C ）kg。（A）6；（B）20；（C）12；（D）24。6. 雷氏夹的制成材料为（ A）。（A）铜质材料；（ B）铁质材料；（ C）锌质材料；（ D）合金材料。7. 测定水泥密度时，试验结果取两次测定结果的算术平均值，两次测定结果之差不得超过（B ）。（A）0.01 g/cm3 ；（ B）0.02 g/cm3 ；（ C）0.05 g/cm3 ；（ D）0.1 g/cm3 8. 煮沸法是测（ D ）所用的方法（A）细度；（ B）标准稠度需水量；（C）凝结时间；（ D）安定性。9. 凝结时间试验中，盛装水泥净浆的试模深度为（B ）（A）30mm±1mm；（ B）40mm±1mm；（ C）50mm±1mm；（ D）57mm±1mm。10. 中国ＩＳＯ标准砂可以单级分包装，也可以各级预配合，并以（ C）量的塑料袋混合包装。（A）1350g±1g；（ B）1350g±2g；（ C）1350g±5g；（ D）1350g±10g。11. 水泥胶砂流动度测定方法标准的代号为：（ D）（ A） GB/T2419-2004 ； （ B） GB/T2419-2006； （ C） GB/T2419-2012；（D）以上都不是。12. 强度等级为 42.5R 的硅酸盐水泥的3d 抗折强度应（ B ）。（A）≥ 3.5 MPa；（ B）≥ 4.0 MPa；（ C）≥ 5.0 MPa；（ D）≥ 5.5 MPa。13. 复合硅酸盐水泥细度的80μ m方孔筛筛余不得超过（C ）。（A）6.0 ％；（ B）8.0 ％；（ C）10.0 ％；（ D）15.0 ％14. 水泥中的碱含量按（ C）计算值表示。（A）Na2O；（B）K2O；（ C）Na2O+0.658 K2O；（ D）Na2O+ K2O。15. 在水泥胶砂强度试验振实成型操作时，将空试模和模套固定在振实台上，用一个适当勺子直接从搅拌锅里将胶砂分二层装入试模，装一层时，每个槽里约放（B ）胶砂，用大播料器播平，接着振实。（A）200g；（B）300g；（C）400g；（D）500g。16. 不需要在散装...
