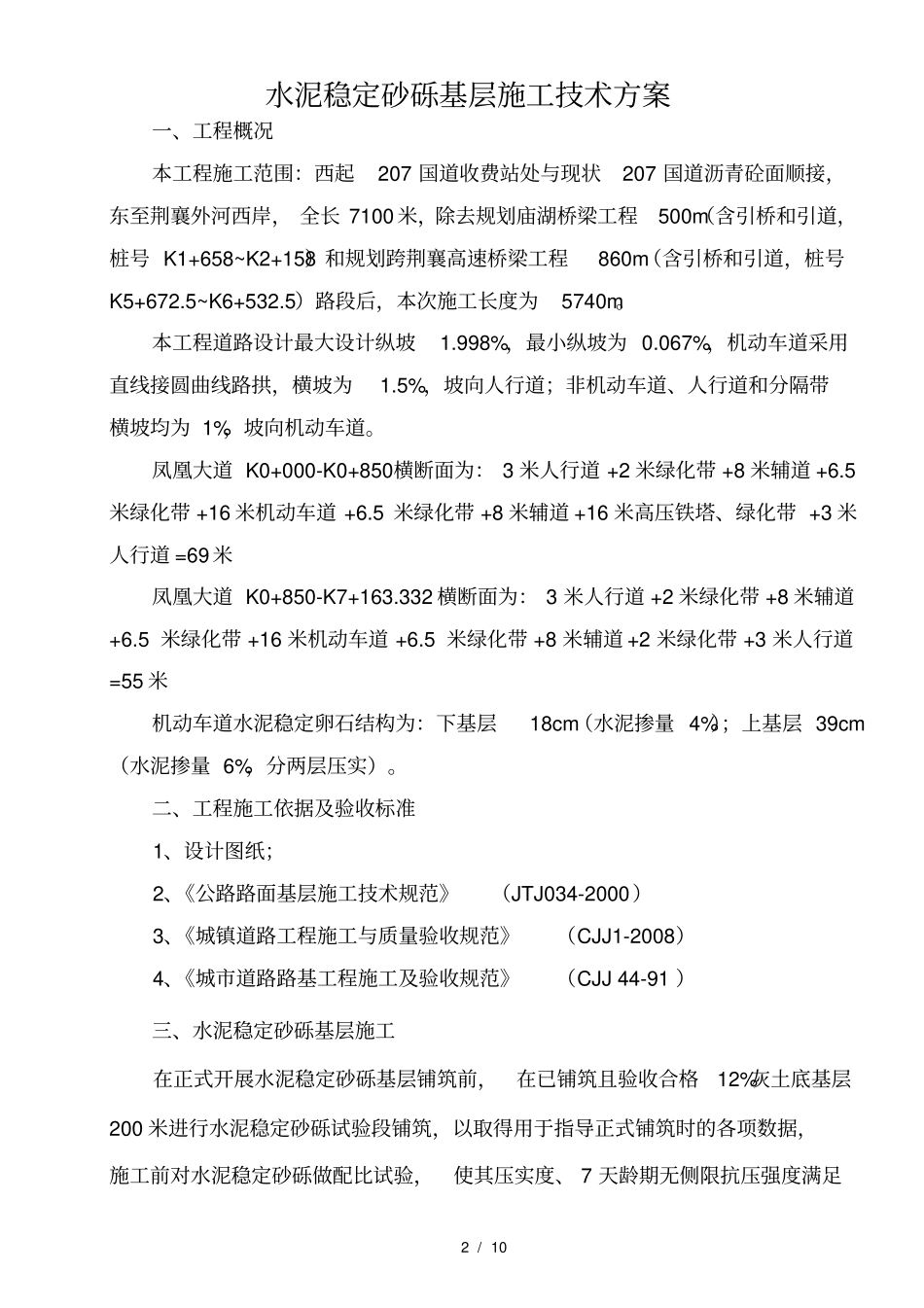

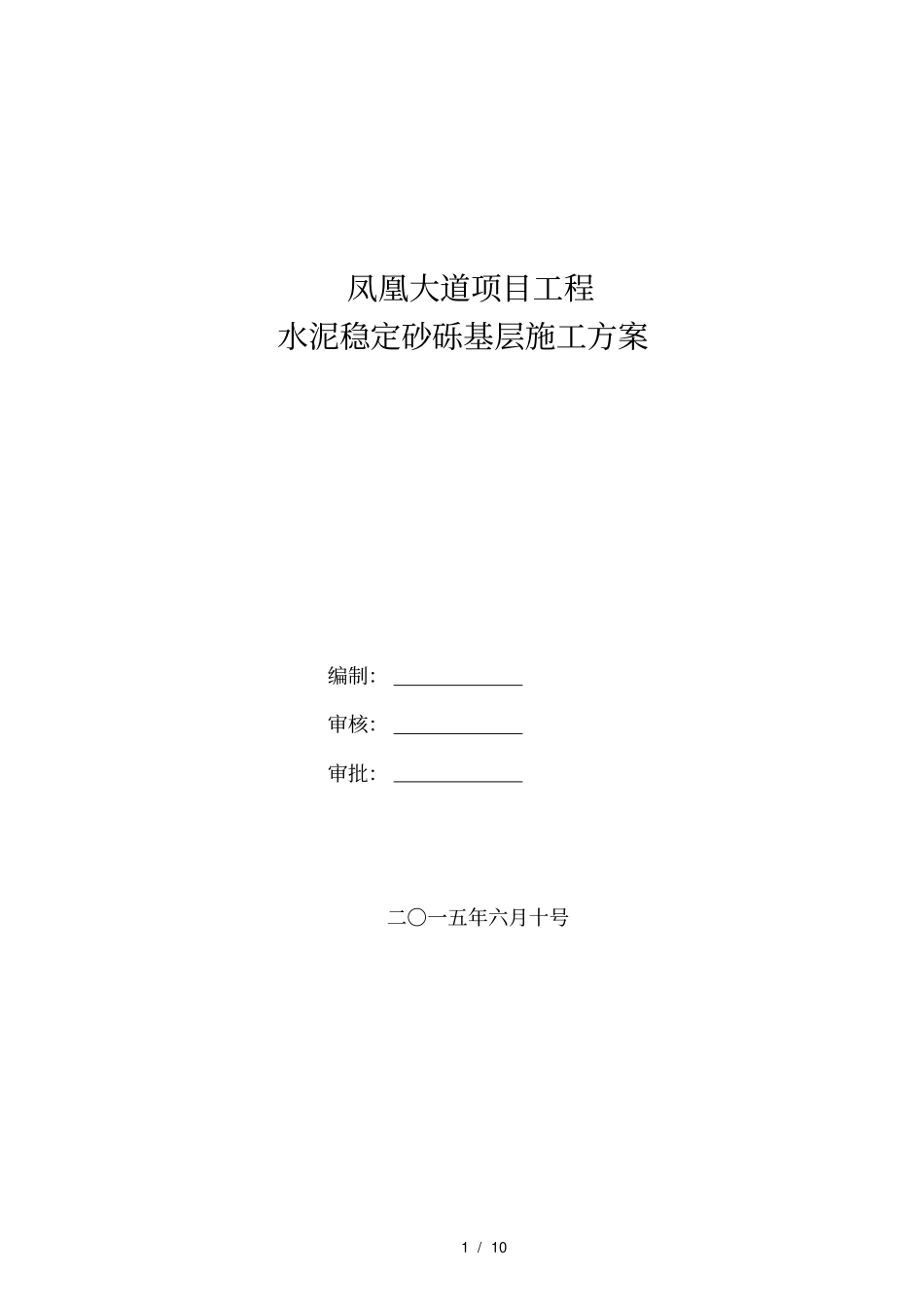

1 / 10 凤凰大道项目工程水泥稳定砂砾基层施工方案编制：审核：审批：二〇一五年六月十号2 / 10 水泥稳定砂砾基层施工技术方案一、工程概况本工程施工范围：西起207 国道收费站处与现状207 国道沥青砼面顺接，东至荆襄外河西岸， 全长 7100 米，除去规划庙湖桥梁工程500m（含引桥和引道，桩号 K1+658~K2+158）和规划跨荆襄高速桥梁工程860m（含引桥和引道，桩号K5+672.5~K6+532.5）路段后，本次施工长度为5740m。本工程道路设计最大设计纵坡1.998%，最小纵坡为 0.067%，机动车道采用直线接圆曲线路拱，横坡为1.5%，坡向人行道；非机动车道、人行道和分隔带横坡均为 1%，坡向机动车道。凤凰大道 K0+000-K0+850横断面为： 3 米人行道 +2 米绿化带 +8 米辅道 +6.5米绿化带 +16 米机动车道 +6.5 米绿化带 +8 米辅道 +16 米高压铁塔、绿化带 +3 米人行道 =69 米凤凰大道 K0+850-K7+163.332 横断面为： 3 米人行道 +2 米绿化带 +8 米辅道+6.5 米绿化带 +16 米机动车道 +6.5 米绿化带 +8 米辅道 +2 米绿化带 +3 米人行道=55 米机动车道水泥稳定卵石结构为：下基层18cm（水泥掺量 4%）；上基层 39cm（水泥掺量 6%，分两层压实）。二、工程施工依据及验收标准1、设计图纸；2、《公路路面基层施工技术规范》（JTJ034-2000）3、《城镇道路工程施工与质量验收规范》（CJJ1-2008）4、《城市道路路基工程施工及验收规范》（CJJ 44-91 ）三、水泥稳定砂砾基层施工在正式开展水泥稳定砂砾基层铺筑前，在已铺筑且验收合格12%灰土底基层200 米进行水泥稳定砂砾试验段铺筑，以取得用于指导正式铺筑时的各项数据，施工前对水泥稳定砂砾做配比试验，使其压实度、 7 天龄期无侧限抗压强度满足3 / 10 以下要求：机动车道水泥稳定砂砾基层压实度及7 天无侧限抗压强度要求层位重交通压实度（ %）抗压强度（ Mpa）水泥稳定类上基层6% ≥98 ≥3.5 水泥稳定类下基层4% ≥97 ≥3.0 非机动车道和小型通道水泥稳定砂砾基层压实度及7 天无侧限抗压强度要求层位轻交通压实度（ %）抗压强度（ Mpa）水泥稳定类基层 6% ≥97 ≥3.0 机动车道水泥稳定砂砾弯沉要求：水泥稳定砂砾上基层交工验收弯沉值LS=20.6（0.1mm）水泥稳定砂砾中基层交工验收弯沉值LS=32.8（0.1mm）水泥稳定砂砾下基层交工验收弯沉值LS=66.4（0.1mm）1、集料、其他原材料技术要求（1）、水泥根据设计要求， 水泥稳定砂砾采用劲力...
