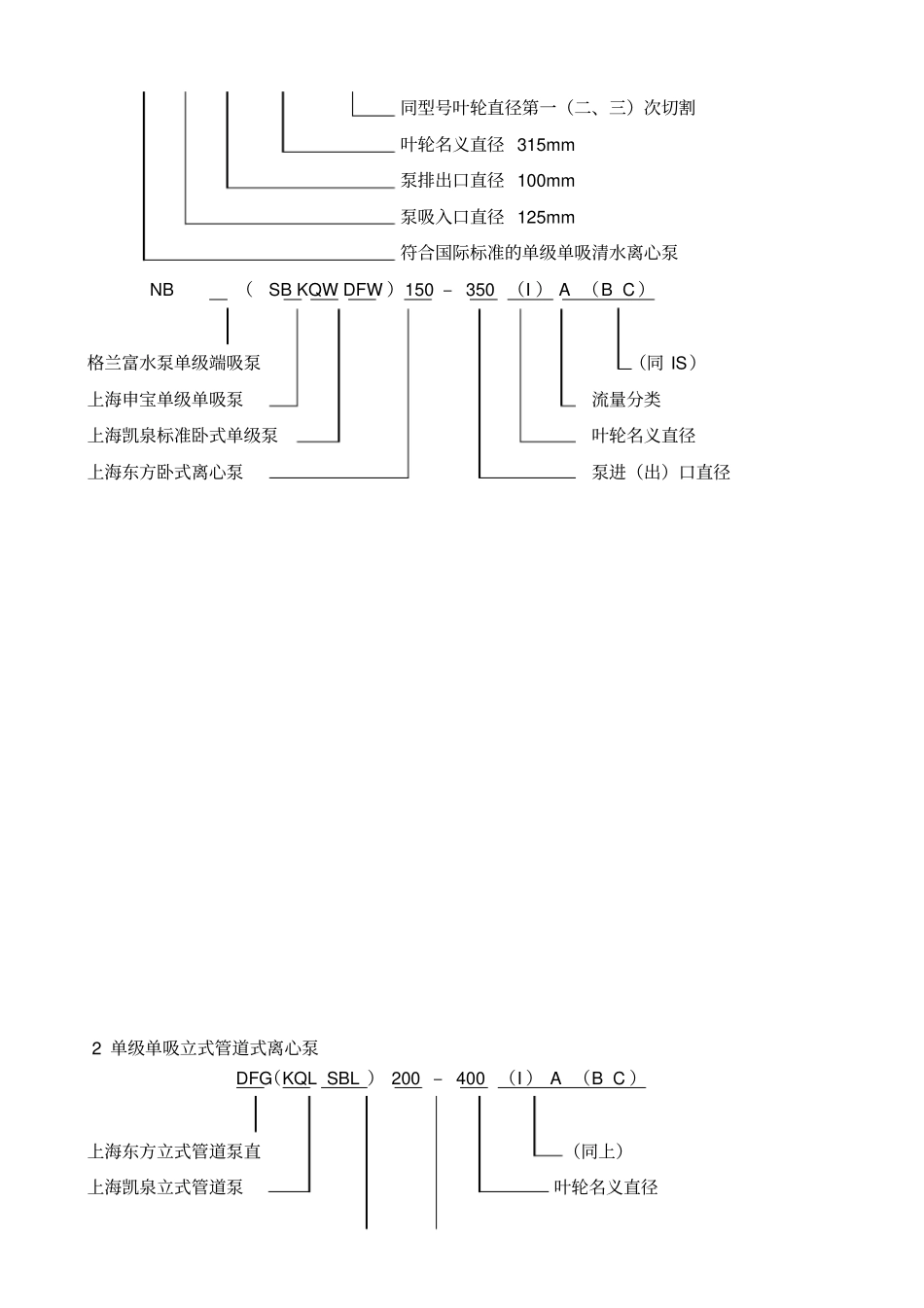

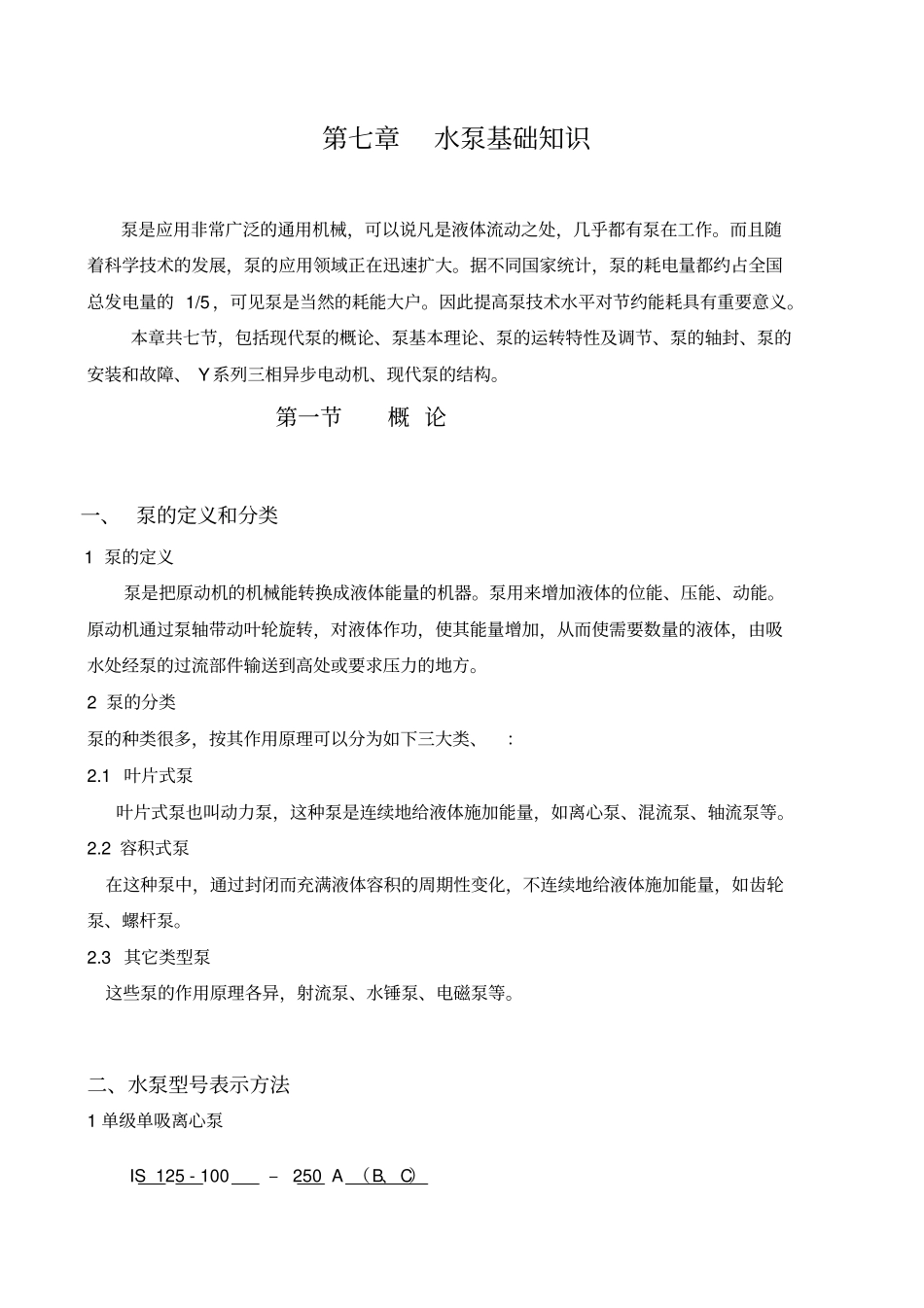

第七章水泵基础知识泵是应用非常广泛的通用机械，可以说凡是液体流动之处，几乎都有泵在工作。而且随着科学技术的发展，泵的应用领域正在迅速扩大。据不同国家统计，泵的耗电量都约占全国总发电量的 1/5 ，可见泵是当然的耗能大户。因此提高泵技术水平对节约能耗具有重要意义。本章共七节，包括现代泵的概论、泵基本理论、泵的运转特性及调节、泵的轴封、泵的安装和故障、 Y 系列三相异步电动机、现代泵的结构。第一节概 论一、 泵的定义和分类1 泵的定义泵是把原动机的机械能转换成液体能量的机器。泵用来增加液体的位能、压能、动能。原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从而使需要数量的液体，由吸水处经泵的过流部件输送到高处或要求压力的地方。2 泵的分类泵的种类很多，按其作用原理可以分为如下三大类、：2.1 叶片式泵叶片式泵也叫动力泵，这种泵是连续地给液体施加能量，如离心泵、混流泵、轴流泵等。2.2 容积式泵在这种泵中，通过封闭而充满液体容积的周期性变化，不连续地给液体施加能量，如齿轮泵、螺杆泵。2.3 其它类型泵这些泵的作用原理各异，射流泵、水锤泵、电磁泵等。二、水泵型号表示方法1 单级单吸离心泵 IS 125 - 100 – 250 A （B、C）同型号叶轮直径第一（二、三）次切割叶轮名义直径 315mm 泵排出口直径 100mm 泵吸入口直径 125mm 符合国际标准的单级单吸清水离心泵 NB （ SB KQW DFW ）150 – 350 （I ） A （B C ）格兰富水泵单级端吸泵（同 IS）上海申宝单级单吸泵流量分类上海凯泉标准卧式单级泵叶轮名义直径上海东方卧式离心泵泵进（出）口直径2 单级单吸立式管道式离心泵DFG（KQL SBL ） 200 – 400 （I ） A （B C ）上海东方立式管道泵直（同上）上海凯泉立式管道泵叶轮名义直径上海申宝立式管道泵泵进出口直径3 单级双吸中开离心清水泵250 S （Sh） 14 A（B）吸入口直径， mm 叶轮直径第一、二切割单级双吸清水离心泵扬程， m （从驱动端看，泵为顺时针方向旋转）从驱动端看，泵为逆时针方向旋转4 多级清水离心泵D （DG） 100 – 20 X 5 多级清水离心泵级数多级锅炉给水离心泵单级扬程， m 流量， m3/h 三、叶片泵的过流部件和结构形式1 叶片式泵的过流部件叶片式泵的主要过流部件有吸水室、叶轮和压水室（导叶）。泵吸水室位于叶轮前面，其作用是把液体引向叶轮，有直锥形、弯管形和螺旋形三种形式。压水室位于...
