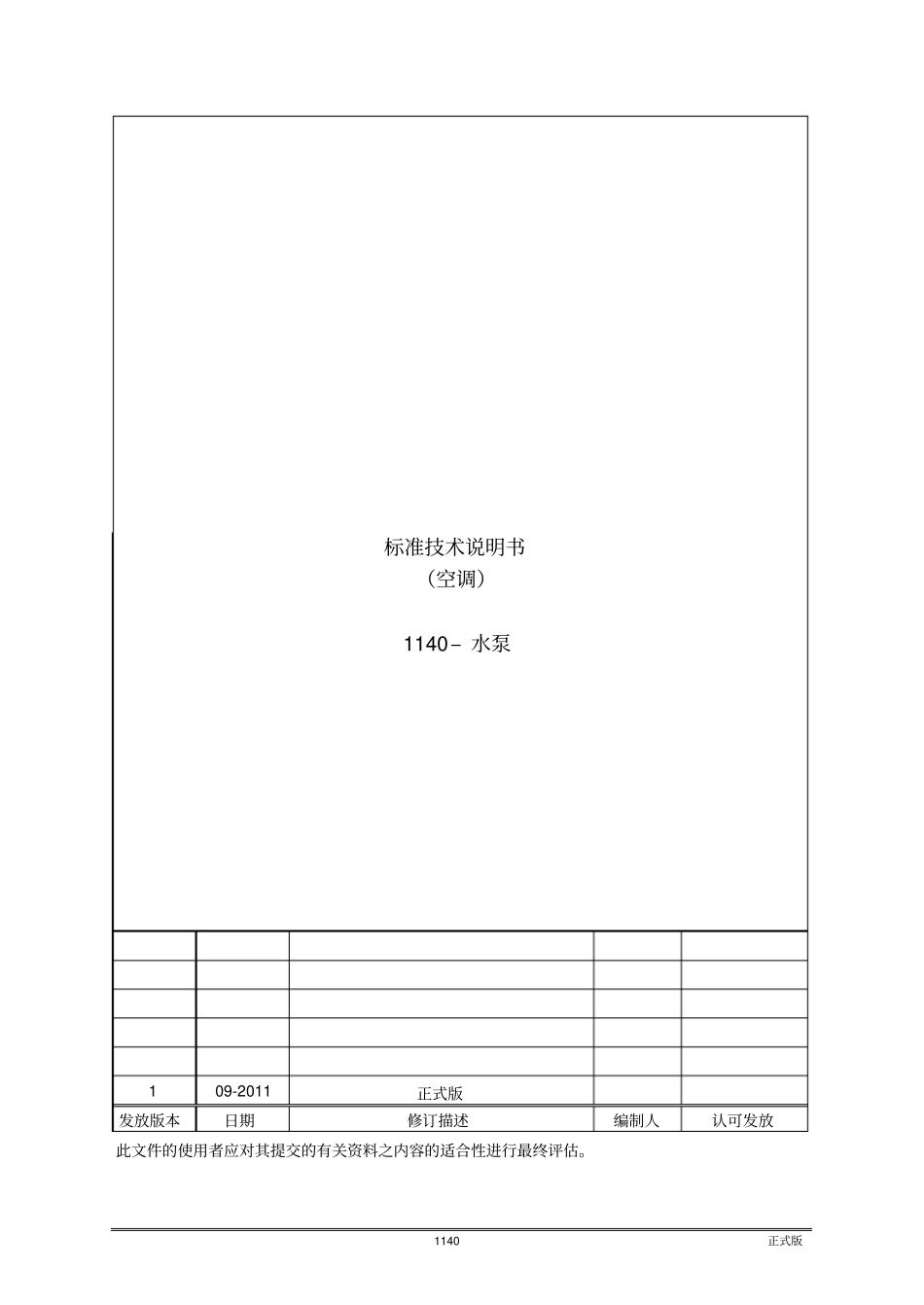

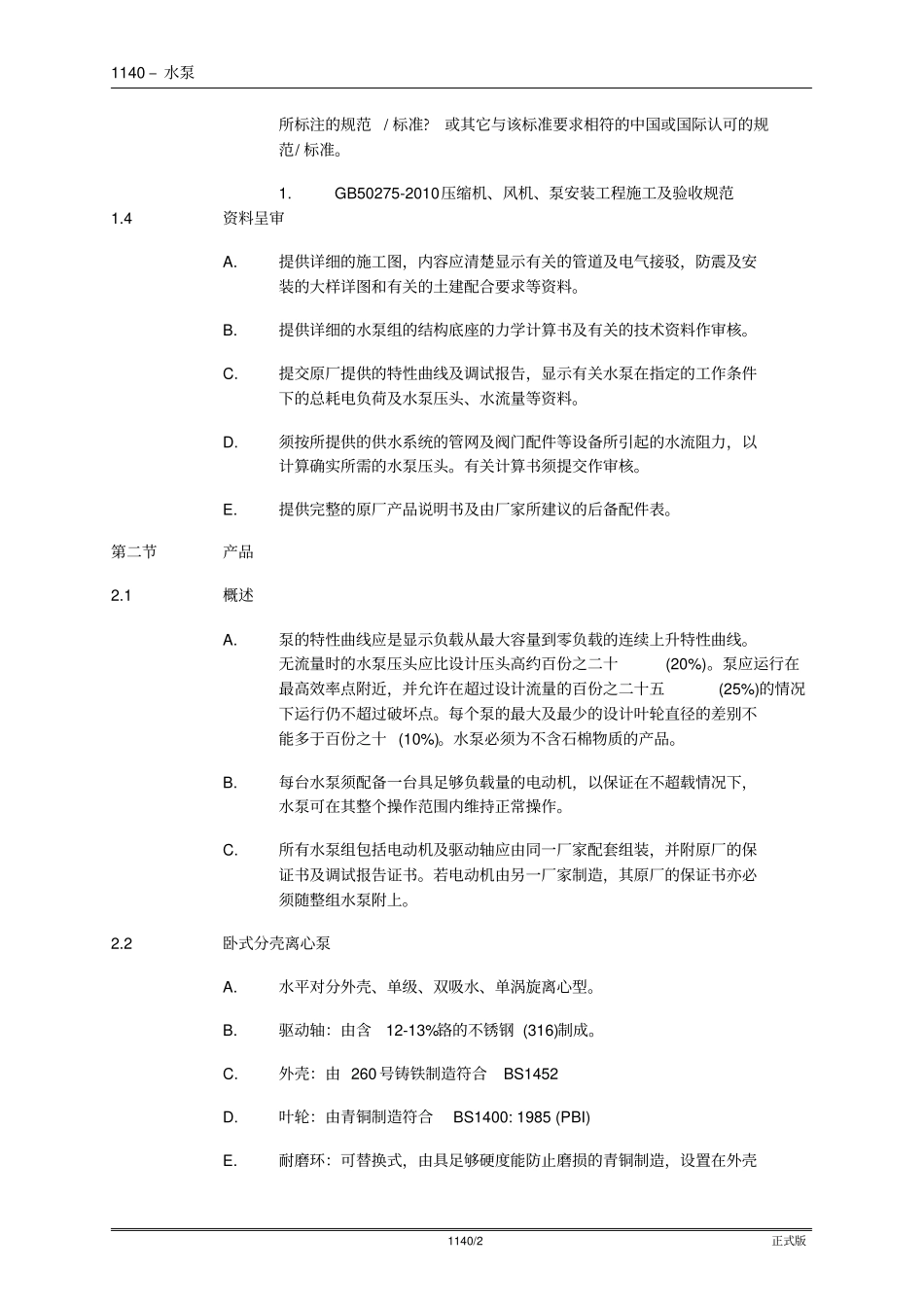

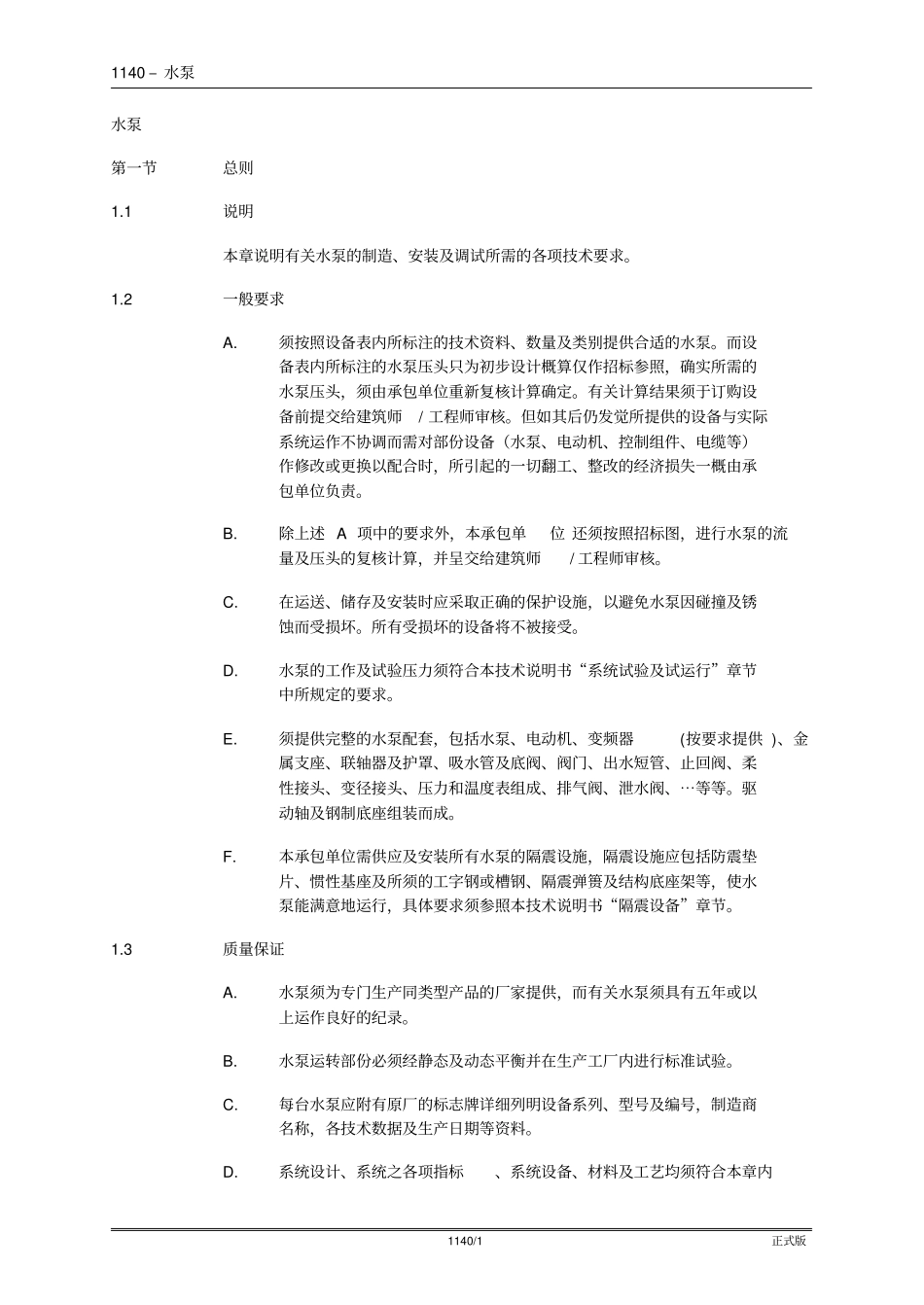

1140 正式版标准技术说明书（空调）1140 – 水泵1 09-2011 正式版发放版本日期修订描述编制人认可发放此文件的使用者应对其提交的有关资料之内容的适合性进行最终评估。1140 – 水泵1140/1 正式版水泵第一节总则1.1说明本章说明有关水泵的制造、安装及调试所需的各项技术要求。1.2一般要求A.须按照设备表内所标注的技术资料、数量及类别提供合适的水泵。而设备表内所标注的水泵压头只为初步设计概算仅作招标参照，确实所需的水泵压头，须由承包单位重新复核计算确定。有关计算结果须于订购设备前提交给建筑师/ 工程师审核。但如其后仍发觉所提供的设备与实际系统运作不协调而需对部份设备（水泵、电动机、控制组件、电缆等）作修改或更换以配合时，所引起的一切翻工、整改的经济损失一概由承包单位负责。B.除上述 A 项中的要求外，本承包单位 还须按照招标图，进行水泵的流量及压头的复核计算，并呈交给建筑师/ 工程师审核。C.在运送、储存及安装时应采取正确的保护设施，以避免水泵因碰撞及锈蚀而受损坏。所有受损坏的设备将不被接受。D.水泵的工作及试验压力须符合本技术说明书“系统试验及试运行”章节中所规定的要求。E.须提供完整的水泵配套，包括水泵、电动机、变频器(按要求提供 )、金属支座、联轴器及护罩、吸水管及底阀、阀门、出水短管、止回阀、柔性接头、变径接头、压力和温度表组成、排气阀、泄水阀、⋯等等。驱动轴及钢制底座组装而成。F.本承包单位需供应及安装所有水泵的隔震设施，隔震设施应包括防震垫片、惯性基座及所须的工字钢或槽钢、隔震弹篑及结构底座架等，使水泵能满意地运行，具体要求须参照本技术说明书“隔震设备”章节。1.3质量保证A.水泵须为专门生产同类型产品的厂家提供，而有关水泵须具有五年或以上运作良好的纪录。B.水泵运转部份必须经静态及动态平衡并在生产工厂内进行标准试验。C.每台水泵应附有原厂的标志牌详细列明设备系列、型号及编号，制造商名称，各技术数据及生产日期等资料。D.系统设计、系统之各项指标、系统设备、材料及工艺均须符合本章内1140 – 水泵1140/2 正式版所标注的规范/ 标准?或其它与该标准要求相符的中国或国际认可的规范/ 标准。1.GB50275-2010压缩机、风机、泵安装工程施工及验收规范1.4资料呈审A.提供详细的施工图，内容应清楚显示有关的管道及电气接驳，防震及安装的大样详图和有关的土建配合要求等资料。B.提供详细的水泵组的结构底座的力学计算书及有关的技...
