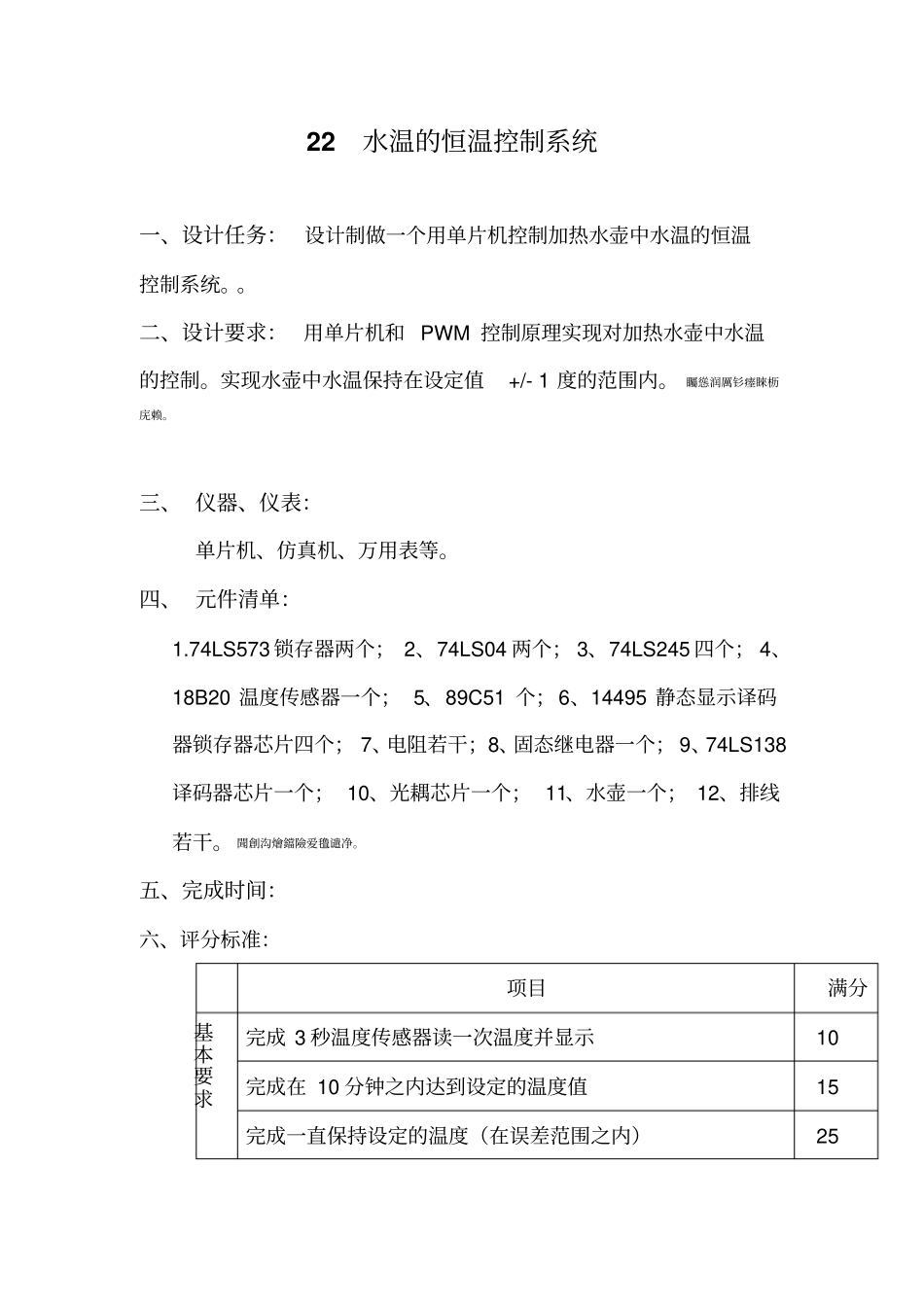

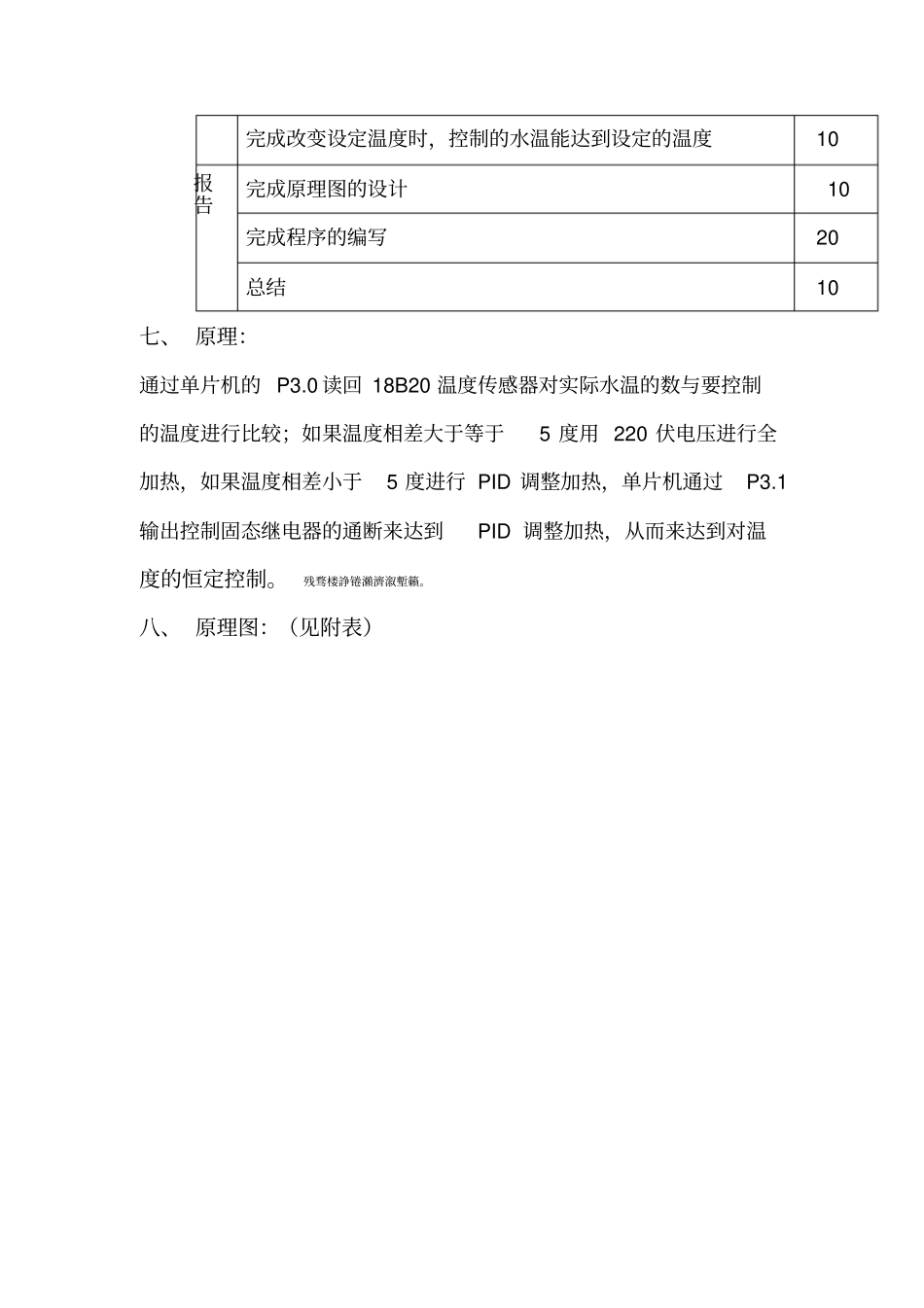

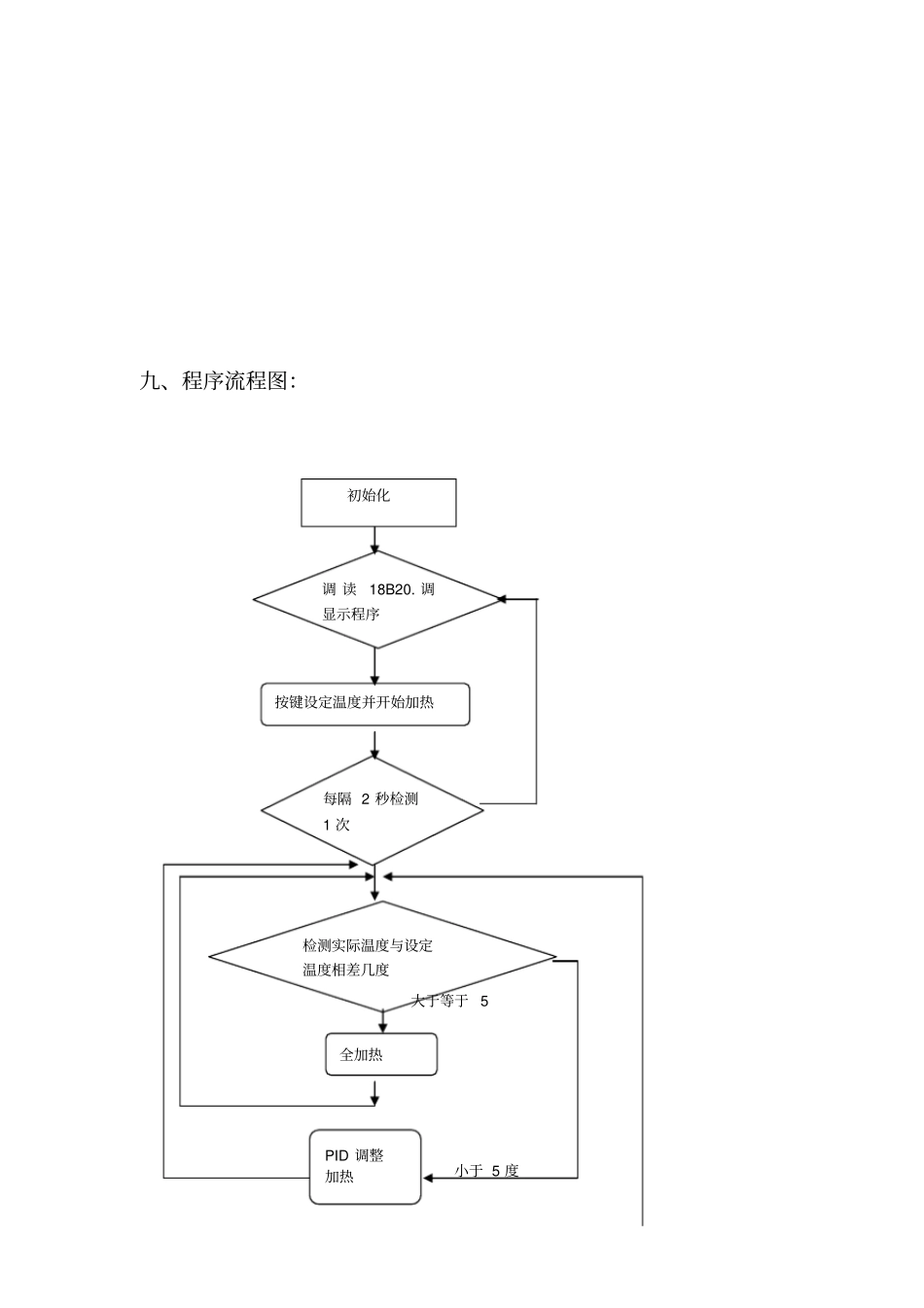

22 水温的恒温控制系统一、设计任务：设计制做一个用单片机控制加热水壶中水温的恒温控制系统。。二、设计要求： 用单片机和 PWM 控制原理实现对加热水壶中水温的控制。实现水壶中水温保持在设定值+/- 1 度的范围内。 矚慫润厲钐瘗睞枥庑赖。三、 仪器、仪表：单片机、仿真机、万用表等。四、 元件清单：1.74LS573 锁存器两个； 2、74LS04 两个； 3、74LS245 四个； 4、18B20 温度传感器一个； 5、89C51 个；6、14495 静态显示译码器锁存器芯片四个； 7、电阻若干；8、固态继电器一个； 9、74LS138译码器芯片一个； 10、光耦芯片一个； 11、水壶一个； 12、排线若干。 聞創沟燴鐺險爱氇谴净。五、完成时间：六、评分标准：项目满分基本要求完成 3 秒温度传感器读一次温度并显示 10 完成在 10 分钟之内达到设定的温度值 15 完成一直保持设定的温度（在误差范围之内） 25 完成改变设定温度时，控制的水温能达到设定的温度 10 报告完成原理图的设计10 完成程序的编写 20 总结 10 七、 原理：通过单片机的 P3.0 读回 18B20 温度传感器对实际水温的数与要控制的温度进行比较；如果温度相差大于等于5 度用 220 伏电压进行全加热，如果温度相差小于5 度进行 PID 调整加热，单片机通过P3.1输出控制固态继电器的通断来达到PID 调整加热，从而来达到对温度的恒定控制。残骛楼諍锩瀨濟溆塹籟。八、 原理图：（见附表）调 读18B20. 调显示程序按键设定温度并开始加热每隔 2 秒检测1 次检测实际温度与设定温度相差几度全加热PID 调整加热九、程序流程图：大于等于 5小于 5 度初始化相等停止加热十 、参考程序：TEMP_BIT BIT 00H LOWER4 BIT 01H TEMP_CONTROL BIT 02H ZERO_BIT BIT 03H CONTROL_BIT BIT P3.1 COUNT EQU 60H TEMP EQU 61H SETUP EQU 62H L_LAST EQU 63H LAST EQU 64H THIS EQU 65H _HIGH EQU 66H _LOW EQU 67H ORG 0000H LJMP MAIN ORG 000BH LJMP _T0 MAIN: ;**** 初始化MOV SP,#70H CLR TEMP_BIT CLR LOWER4 SETB ZERO_BIT SETB P3.1 MOV L_LAST,#00H MOV LAST,#00H MOV THIS,#00H LCALL QL LCALL DIS LCALL DWD LCALL YS50 LCALL DWD LCALL ZH MOV A,TEMP MOV B,#10 DIV AB MOV 42H,A MOV 43H,B LCALL DIS X1: LCALL ST JNC X1 MOV 40H,A LCALL DIS X2: LCALL ST JN...
