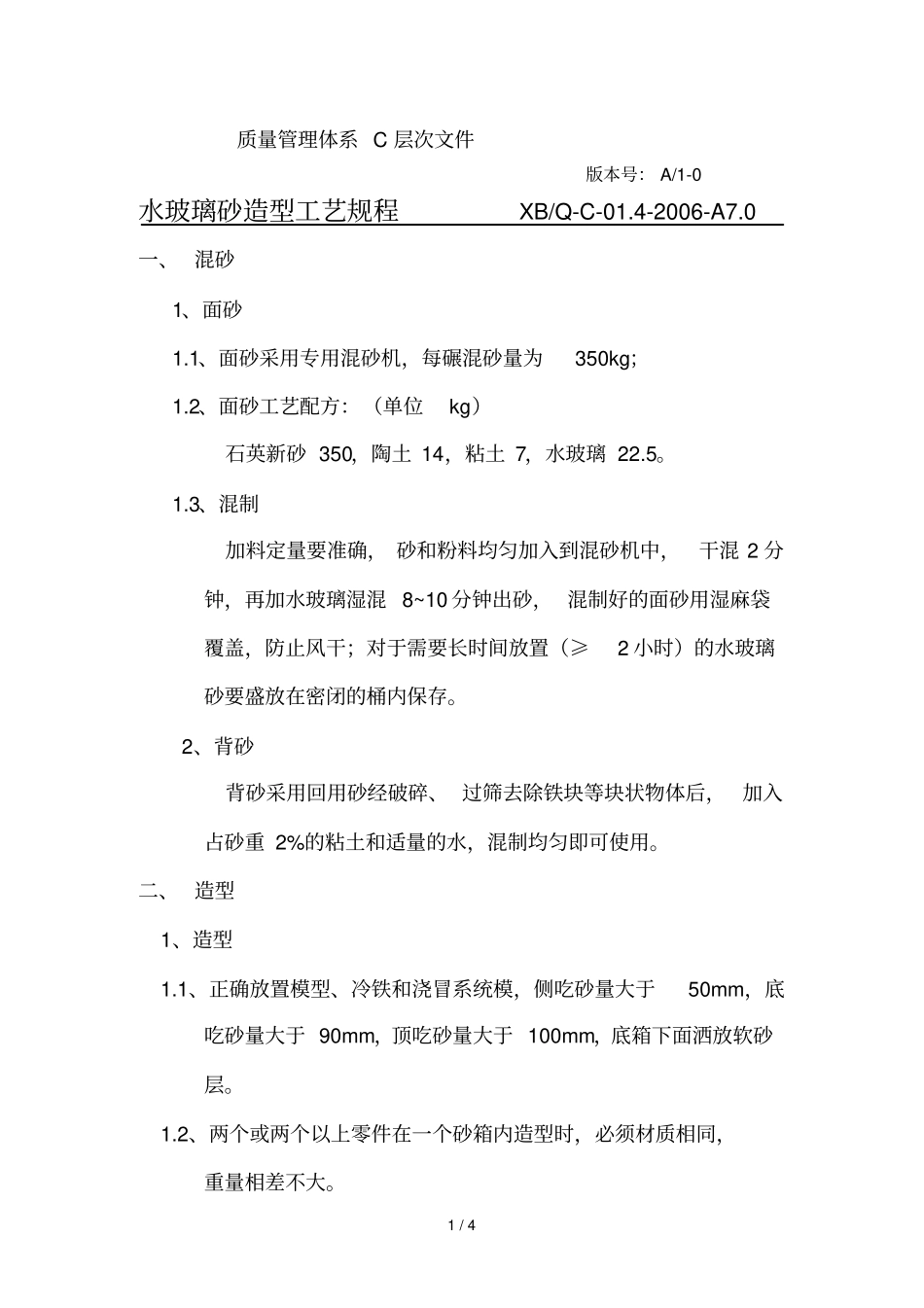

水玻璃砂铸造通用工艺要求_第1页
1/4
水玻璃砂铸造通用工艺要求_第2页
2/4

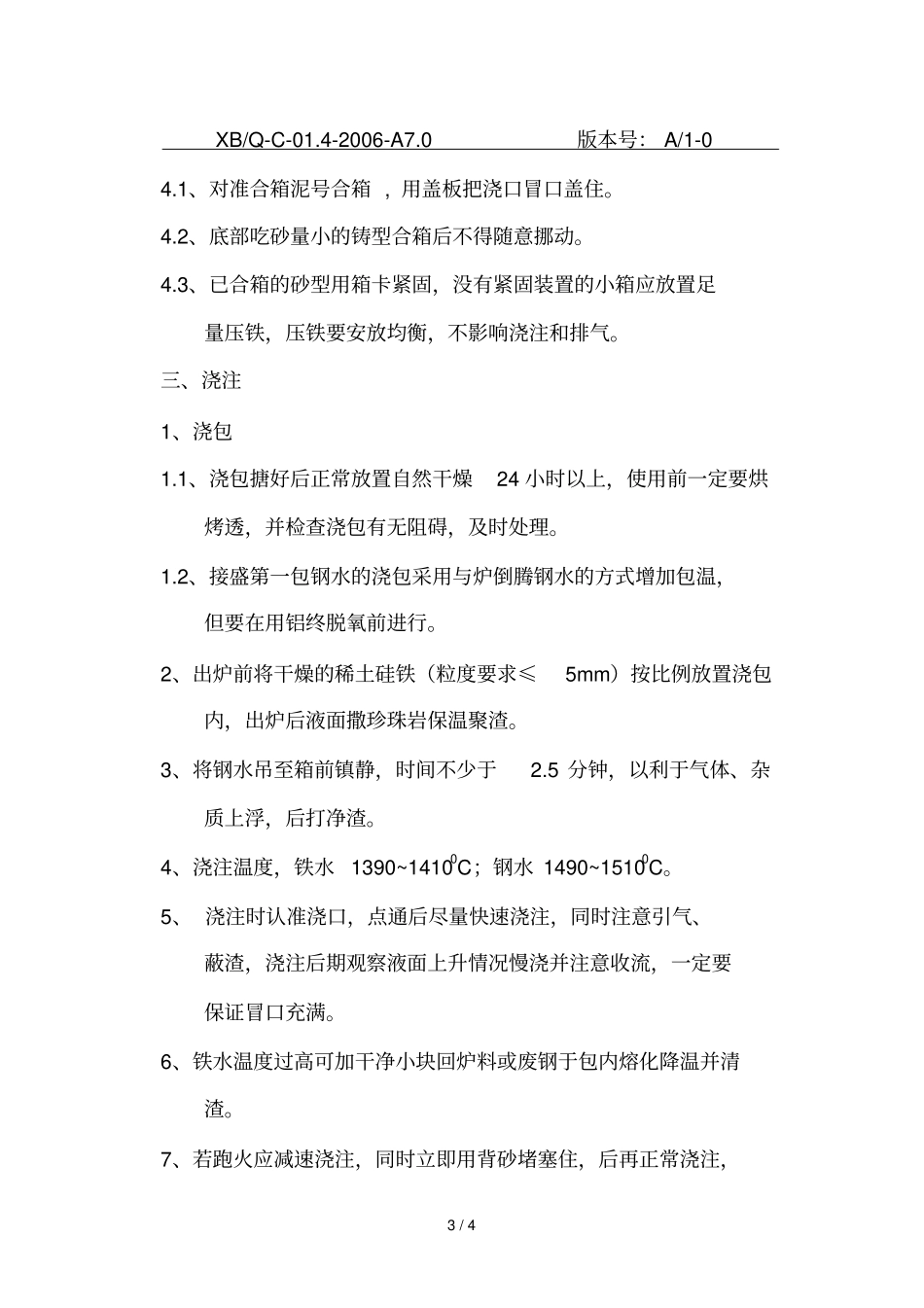

水玻璃砂铸造通用工艺要求_第3页
3/4
1 / 4 质量管理体系 C 层次文件版本号: A/1-0 水玻璃砂造型工艺规程XB/Q-C-01.4-2006-A7.0 一、 混砂1、面砂1.1、面砂采用专用混砂机,每碾混砂量为350kg;1.2、面砂工艺配方:(单位kg)石英新砂 350,陶土 14,粘土 7,水玻璃 22.5。1.3、混制加料定量要准确, 砂和粉料均匀加入到混砂机中,干混 2 分钟,再加水玻璃湿混 8~10 分钟出砂, 混制好的面砂用湿麻袋覆盖,防止风干;对于需要长时间放置(≥2 小时)的水玻璃砂要盛放在密闭的桶内保存。2、背砂背砂采用回用砂经破碎、 过筛去除铁块等块状物体后,加入占砂重 2%的粘土和适量的水,混制均匀即可使用。二、 造型1、造型1.1、正确放置模型、冷铁和浇冒系统模,侧吃砂量大于50mm,底吃砂量大于 90mm,顶吃砂量大于 100mm,底箱下面洒放软砂层。1.2、两个或两个以上零件在一个砂箱内造型时,必须材质相同,重量相差不大。2 / 4 XB/Q-C-01.4-2006-A7.0 版本号: A/1-0 1.3、工艺冷铁与件接触面要光滑整洁,形状应与件外形一致。1.4、用面砂覆盖模型、浇冒系统模,厚30~45mm,在模型远水口上方侧部放置出气冒口模;为防止粘模,可喷、刷煤油于模型表面。1.5、覆盖背砂,每次填入的松散砂层厚100-150mm,捣实时避免直接撞击木模型,砂型撞好后刮平箱面。1.6、 当需使用二氧化碳气预硬砂型时,先扎好通气眼,尺寸φ3-5mm,间距 100-120mm,通气针不允许损伤模型,采用低流速从通气眼处吹气,每眼吹气时间为8~15 秒。1.7、合箱泥号要求打两面三处,线条要直而清晰。2、修型2.1、起模后尽快修型,损坏、松软和露出背砂处应补面砂撞实并使型面光滑平整,个别尖角处根据具体要求修出必要的圆角,薄弱部位允许插钉子;对于放置时间长已经硬化的型面修补,要先刷水玻璃。2.2、下芯要正确牢固,芯头缝隙用干新砂仔细填塞,芯底扎气眼,造型后敞开放置,空气预硬。3、烘型3.1、吹干净型腔。3.2、用喷枪烘烤透型腔。4、合箱3 / 4 XB/Q-C-01.4-2006-A7.0 版本号: A/1-0 4.1、对准合箱泥号合箱 , 用盖板把浇口冒口盖住。4.2、底部吃砂量小的铸型合箱后不得随意挪动。4.3、已合箱的砂型用箱卡紧固,没有紧固装置的小箱应放置足量压铁,压铁要安放均衡,不影响浇注和排气。三、浇注1、浇包1.1、浇包搪好后正常放置自然干燥24 小时以上,使用前一定要烘烤透,并检查浇包有无阻碍,及时处理。1.2、接盛第一包钢水的浇包采用与炉倒腾钢水的方式增加包温,但要在用铝...
