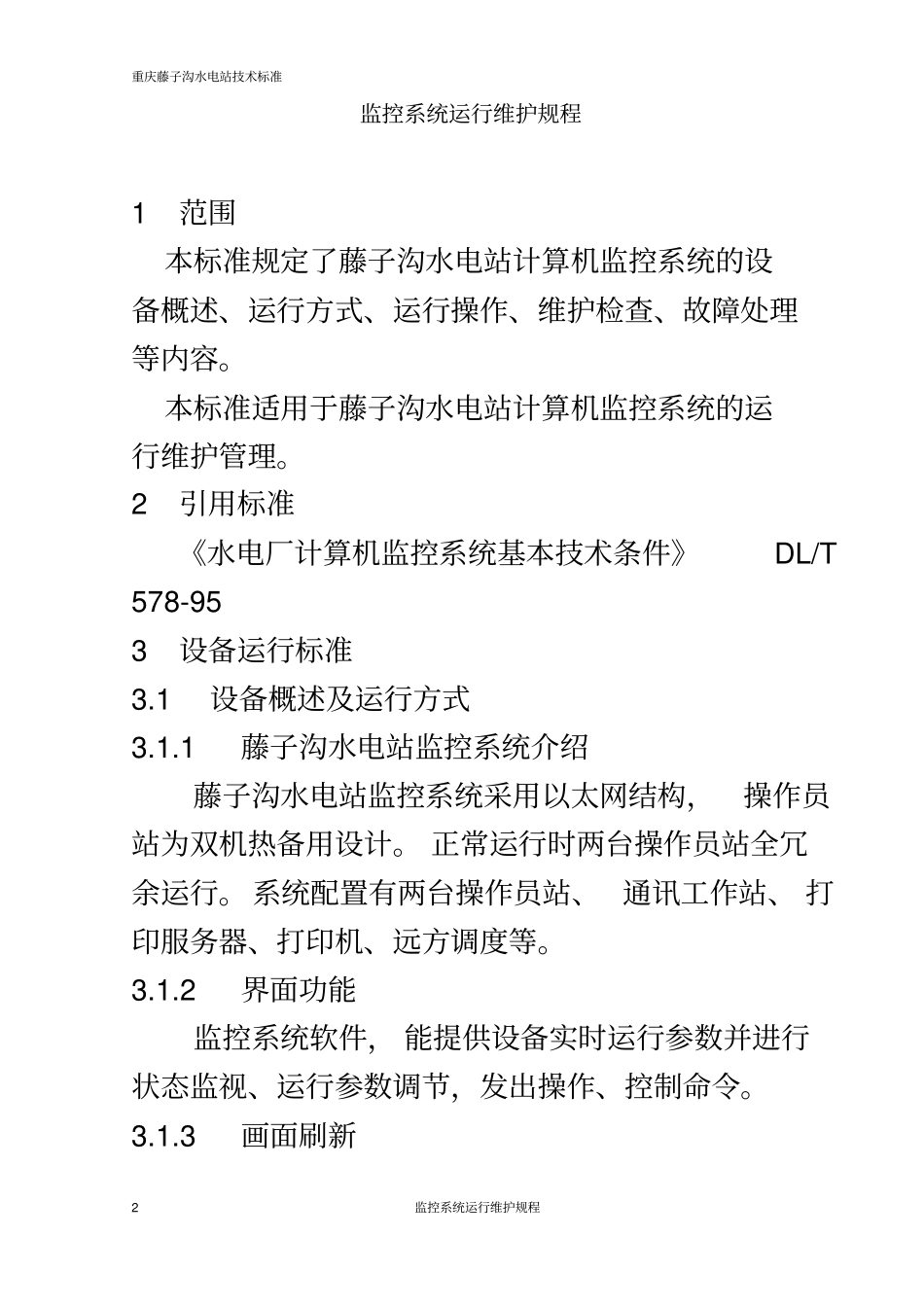

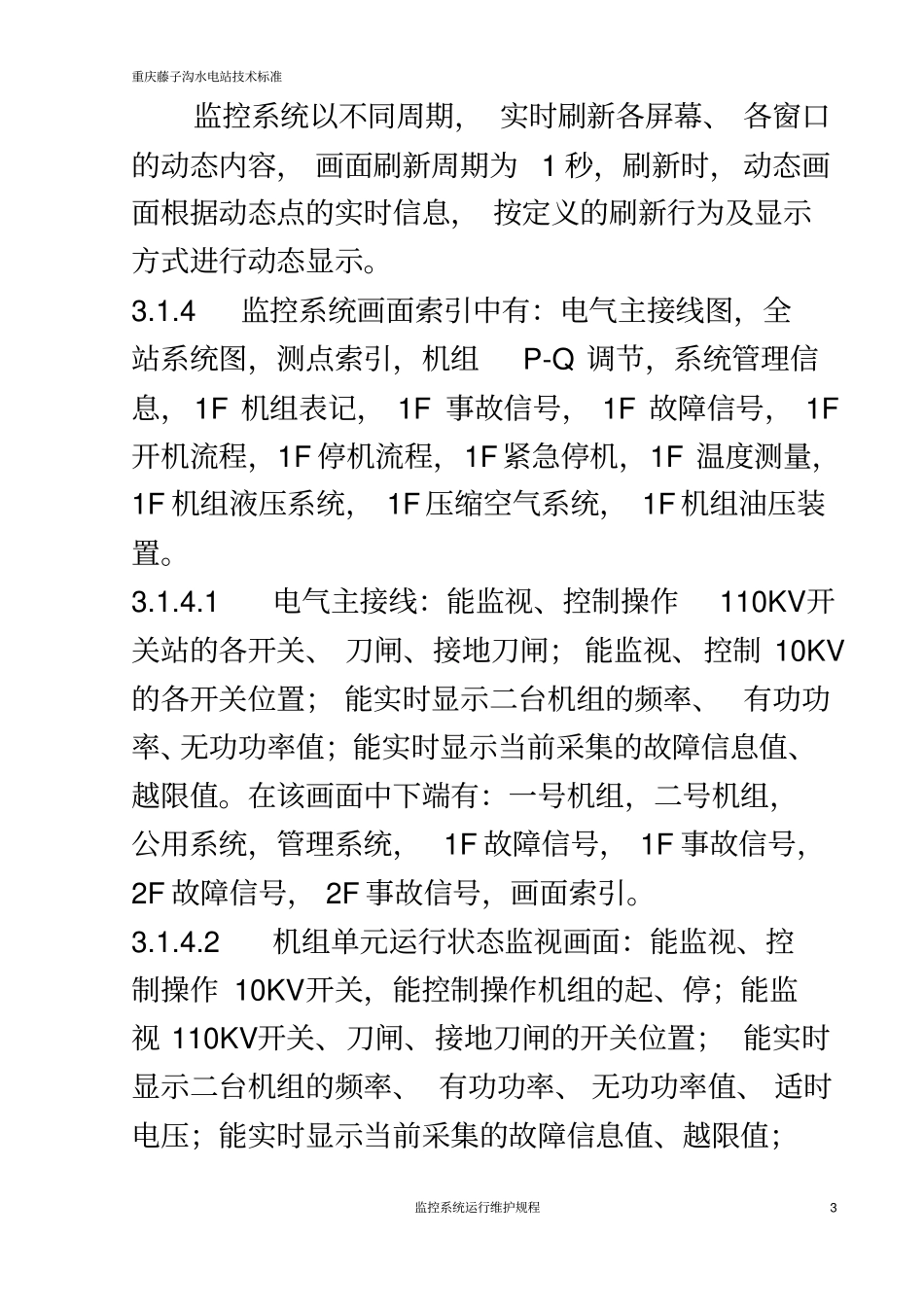

水电站运行维护重庆藤子沟水电站技术标准监控系统运行维护规程2 监控系统运行维护规程1 范围本标准规定了藤子沟水电站计算机监控系统的设备概述、运行方式、运行操作、维护检查、故障处理等内容。本标准适用于藤子沟水电站计算机监控系统的运行维护管理。2 引用标准《水电厂计算机监控系统基本技术条件》DL/T 578-95 3 设备运行标准3.1 设备概述及运行方式3.1.1 藤子沟水电站监控系统介绍藤子沟水电站监控系统采用以太网结构，操作员站为双机热备用设计。 正常运行时两台操作员站全冗余运行。 系统配置有两台操作员站、 通讯工作站、 打印服务器、打印机、远方调度等。3.1.2 界面功能监控系统软件， 能提供设备实时运行参数并进行状态监视、运行参数调节，发出操作、控制命令。3.1.3 画面刷新重庆藤子沟水电站技术标准监控系统运行维护规程3 监控系统以不同周期， 实时刷新各屏幕、 各窗口的动态内容， 画面刷新周期为 1 秒，刷新时， 动态画面根据动态点的实时信息， 按定义的刷新行为及显示方式进行动态显示。3.1.4 监控系统画面索引中有：电气主接线图，全站系统图，测点索引，机组P-Q 调节，系统管理信息， 1F 机组表记， 1F 事故信号， 1F 故障信号， 1F开机流程，1F 停机流程，1F 紧急停机，1F 温度测量，1F 机组液压系统， 1F 压缩空气系统， 1F 机组油压装置。3.1.4.1 电气主接线：能监视、控制操作110KV开关站的各开关、 刀闸、接地刀闸； 能监视、控制 10KV的各开关位置； 能实时显示二台机组的频率、 有功功率、无功功率值；能实时显示当前采集的故障信息值、越限值。在该画面中下端有：一号机组，二号机组，公用系统，管理系统， 1F 故障信号， 1F 事故信号，2F 故障信号， 2F 事故信号，画面索引。3.1.4.2 机组单元运行状态监视画面：能监视、控制操作 10KV开关，能控制操作机组的起、停；能监视 110KV开关、刀闸、接地刀闸的开关位置； 能实时显示二台机组的频率、 有功功率、 无功功率值、 适时电压；能实时显示当前采集的故障信息值、越限值；4 5 重庆藤子沟水电站技术标准监控系统运行维护规程6 信息。3.1.4.13 AGC/AVC控制运行监视画面： 可对 AGC/AVC进行投 / 退，显示日负荷运行曲线、全厂各种控制参数和各机组运行状态。1F 机组转速导叶信号：实时显示机组转速及转速控制接点输出红灯亮；实时监视导叶开合情况。3.1.4.14 厂用电监视：对厂用电400V进...
