水电装修施工工艺流程VIP免费

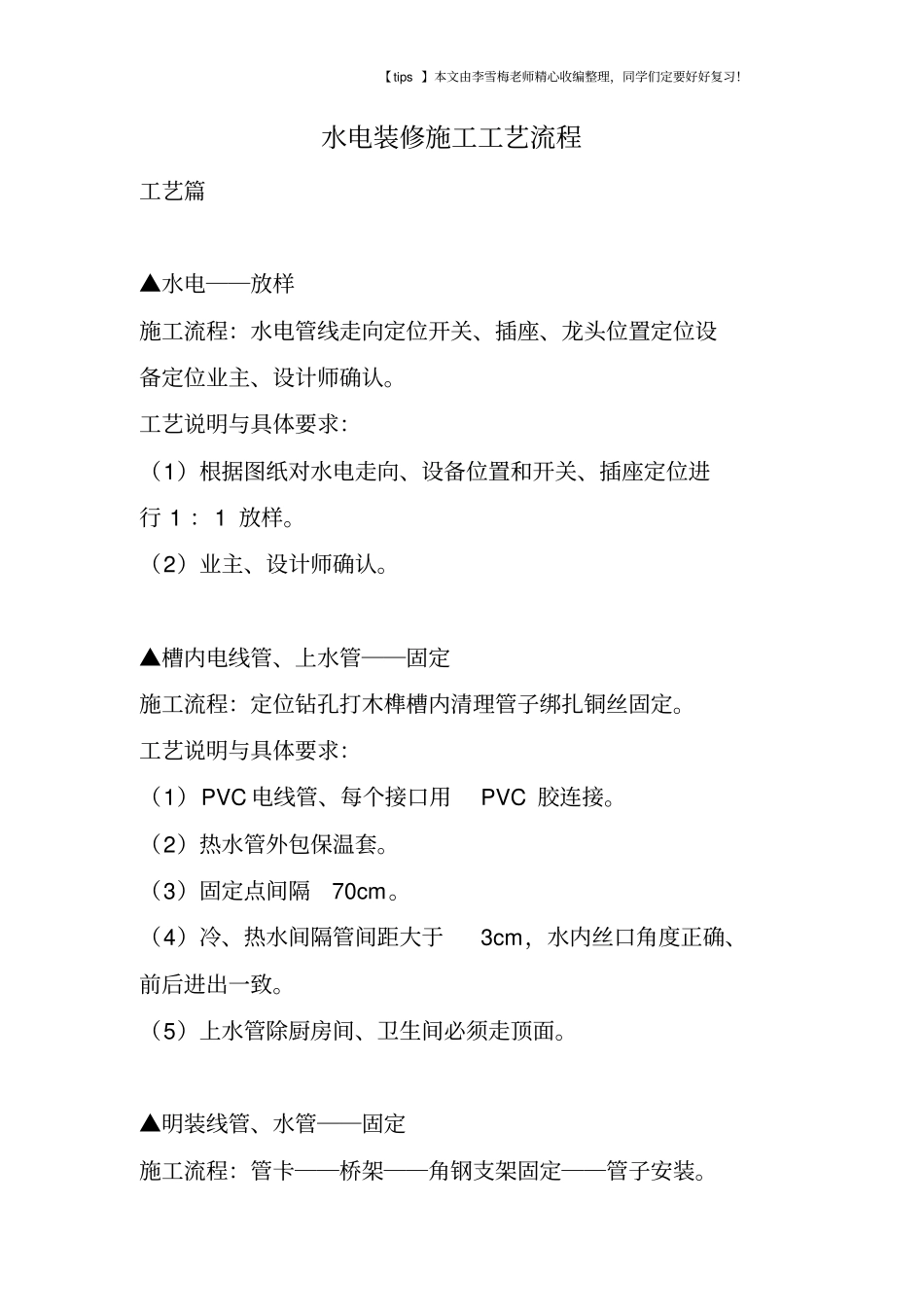

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！水电装修施工工艺流程工艺篇▲水电──放样施工流程：水电管线走向定位开关、插座、龙头位置定位设备定位业主、设计师确认。工艺说明与具体要求：（1）根据图纸对水电走向、设备位置和开关、插座定位进行 1 ：1 放样。（2）业主、设计师确认。▲槽内电线管、上水管──固定施工流程：定位钻孔打木榫槽内清理管子绑扎铜丝固定。工艺说明与具体要求：（1）PVC 电线管、每个接口用 PVC 胶连接。（2）热水管外包保温套。（3）固定点间隔 70cm。（4）冷、热水间隔管间距大于 3cm，水内丝口角度正确、前后进出一致。（5）上水管除厨房间、卫生间必须走顶面。▲明装线管、水管──固定施工流程：管卡──桥架──角钢支架固定──管子安装。【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！工艺说明与具体要求：（1）顶上必须用塑料管卡固定。（2）地下必须用镀锌铁骑马管卡固定。（3） PVC 电线管、每个接口用 PVC 胶连接。（4）热水管外包保温套。（5）固定点间隔不大于 80cm，管子平直、不明显弯曲。（6）冷、热水内丝口角度正确、前后进出一致。（7）管子用管卡固定，不允许用铁丝、铜丝捆扎。▲开关、插座盒──定位施工流程：凿孔──清理──固定。工艺说明与具体要求：（1）根据不同用途和分类要求，定位后底线必须水平，间隔一致。（2）同一房间高度偏差不大于 3mm。（3）相邻线盒之间必须线管连接。水电篇▲强电与弱电管──间距施工流程：分隔间距──定位。工艺说明与具体要求：（1）同一方向管子间隔不小于 20cm。（2）交叉、重叠方向阻干扰、用屏蔽锡纸包捆。【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！▲强电与弱电管──间距施工流程：分隔间距──定位。工艺说明与具体要求：（1）同一方向管子间隔不小于 20cm。（2）交叉、重叠方向阻干扰、用屏蔽锡纸包捆。▲下水（污水）管──移位、重排施工流程：安装固定──管内测试──密封防水处理──闭水验收。工艺说明与具体要求：（1）落水管坡度不小于3‰ ，污水管坡度不小于2％，管接头处无渗漏、管外壁防水沙浆严实。（2）墙、地（横、竖）的槽内做二遍防水，再安装补槽。安装篇▲开关、插座面板──安装施工流程：盒内清理──面板安装──调试。工艺说明与具体要求：（1）安装后平整、间隔一致，不松动，表面无伤痕，整洁。（2）固定用平头铁螺丝，不允许...
