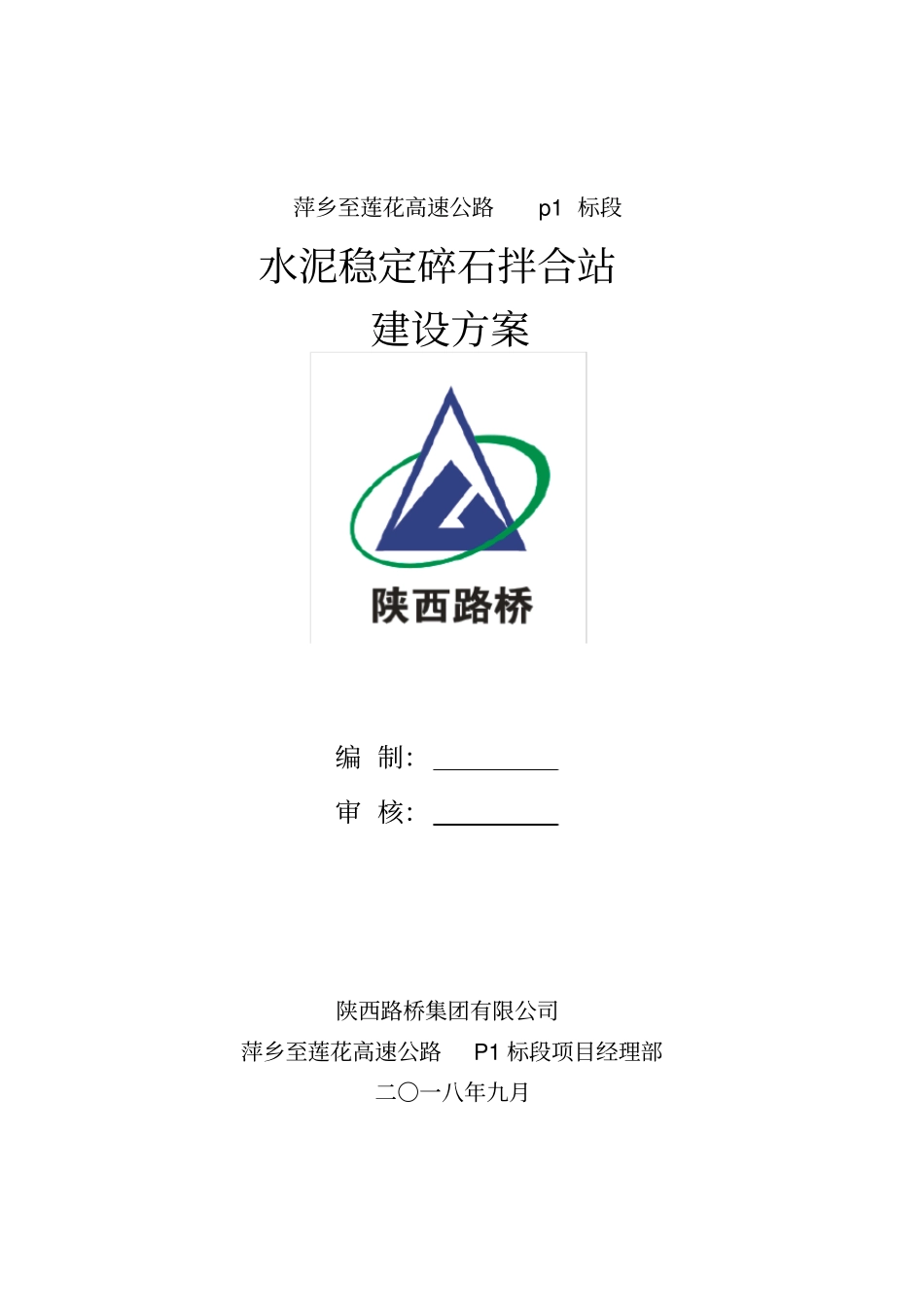

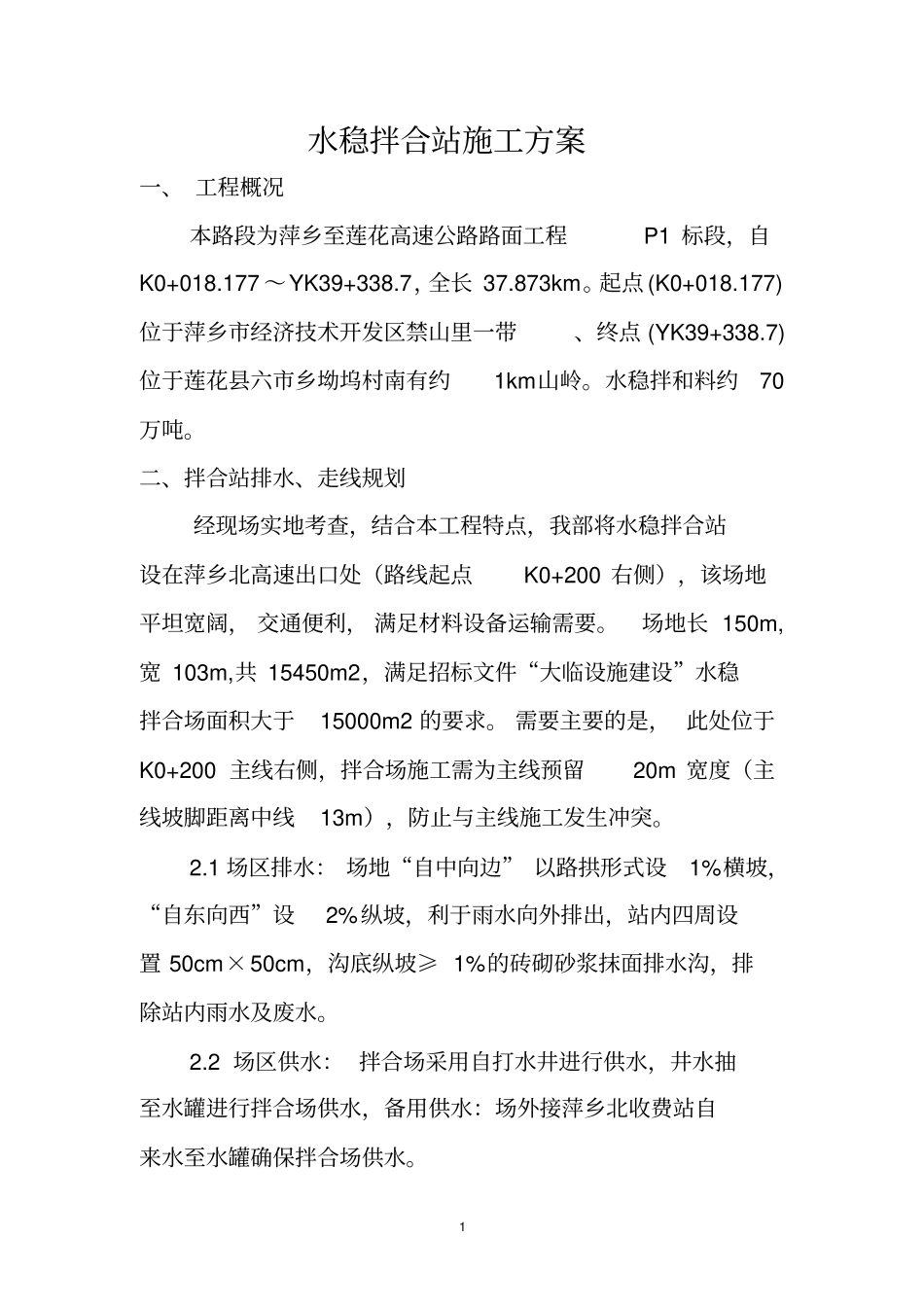

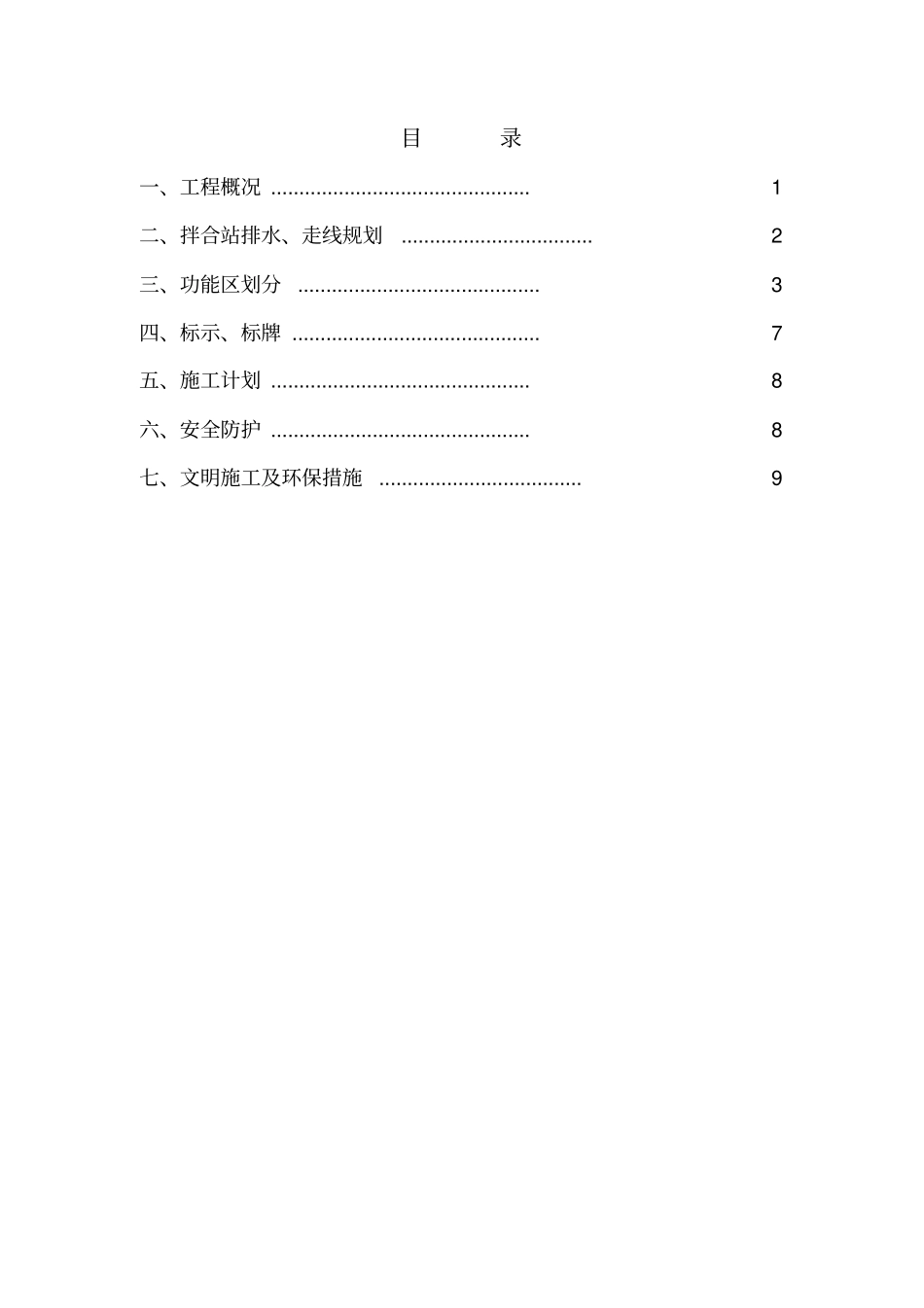

萍乡至莲花高速公路p1 标段水泥稳定碎石拌合站建设方案编 制：审 核：陕西路桥集团有限公司萍乡至莲花高速公路P1 标段项目经理部二〇一八年九月目录一、工程概况 ..............................................1 二、拌合站排水、走线规划..................................2 三、功能区划分 ...........................................3 四、标示、标牌 ............................................7 五、施工计划 ..............................................8 六、安全防护 ..............................................8 七、文明施工及环保措施....................................9 1 水稳拌合站施工方案一、 工程概况本路段为萍乡至莲花高速公路路面工程P1 标段，自K0+018.177 ～YK39+338.7，全长 37.873km。起点 (K0+018.177)位于萍乡市经济技术开发区禁山里一带、终点 (YK39+338.7)位于莲花县六市乡坳坞村南有约1km山岭。水稳拌和料约70万吨。二、拌合站排水、走线规划经现场实地考查，结合本工程特点，我部将水稳拌合站设在萍乡北高速出口处（路线起点K0+200 右侧），该场地平坦宽阔， 交通便利， 满足材料设备运输需要。场地长 150m,宽 103m,共 15450m2，满足招标文件“大临设施建设”水稳拌合场面积大于15000m2 的要求。 需要主要的是， 此处位于K0+200 主线右侧，拌合场施工需为主线预留20m 宽度（主线坡脚距离中线13m），防止与主线施工发生冲突。2.1 场区排水： 场地“自中向边” 以路拱形式设1%横坡，“自东向西”设2%纵坡，利于雨水向外排出，站内四周设置 50cm×50cm，沟底纵坡≥ 1%的砖砌砂浆抹面排水沟，排除站内雨水及废水。2.2 场区供水： 拌合场采用自打水井进行供水，井水抽至水罐进行拌合场供水，备用供水：场外接萍乡北收费站自来水至水罐确保拌合场供水。2 2.3 场区用电： 拌合站安装630KV A 变压器一台保证站内用电，场区用电布线将在地下预埋管线穿线，并在用电位置预留接口，工程专用的电源中性点直接接地的220/380V低压电力系统，采用TN-S 接零保护系统，并做到三级配电两级保护和“一机一箱一闸一漏”。2.4 场区标线： 场区标线统一委托专业队伍施工，除场内道路每 50m 横向设置震荡标线外，其余标线均按一般标线施工，确保美观，融入环境。2.5 场区夜间照明：场区将在作业区、生活区及存料区附近安装太阳能路灯作为夜间照明使用，确保节能、...
