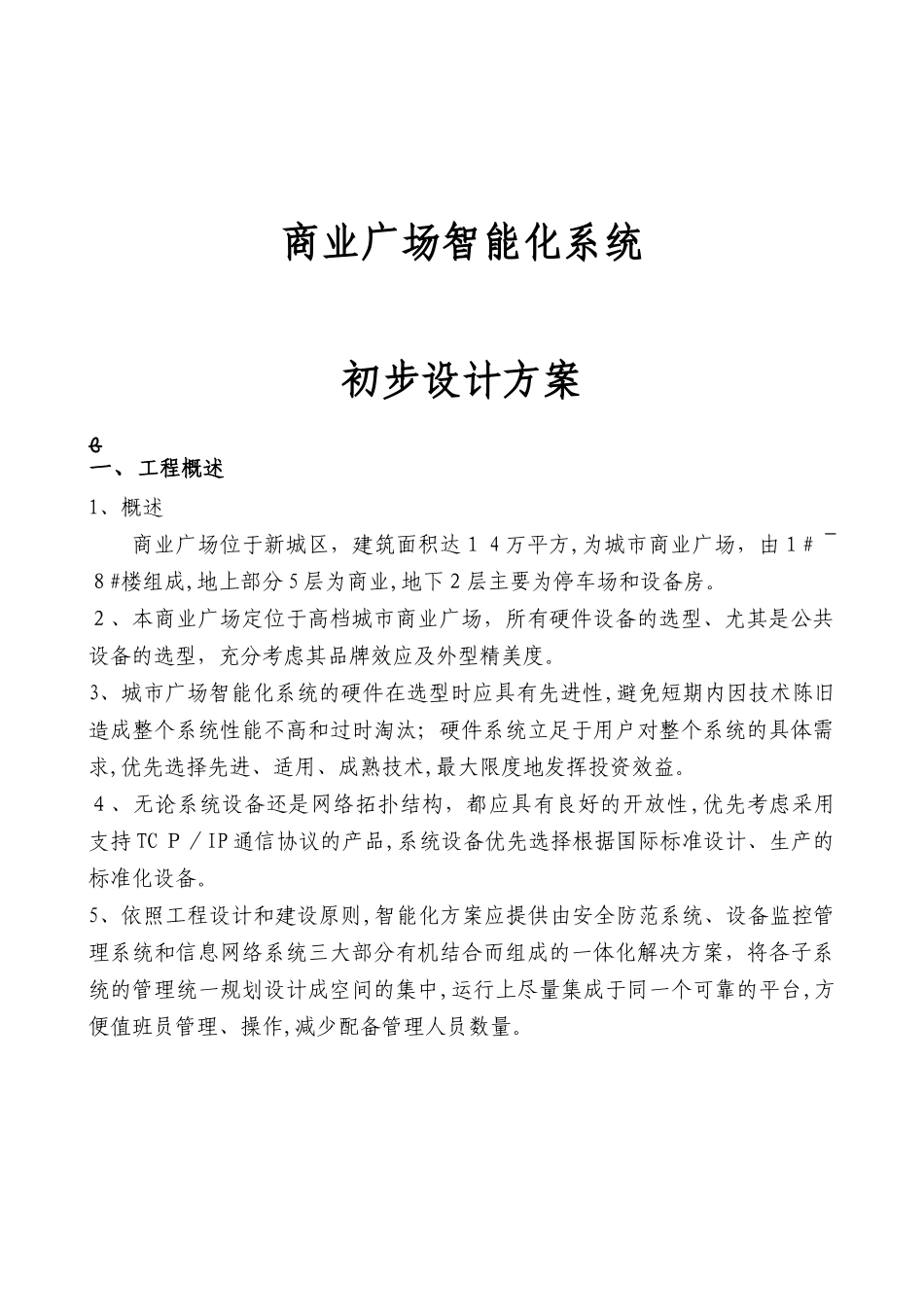

商业广场智能化系统初步设计方案ﻬ一、工程概述1、概述商业广场位于新城区，建筑面积达１4万平方,为城市商业广场，由１#~８#楼组成,地上部分5层为商业,地下２层主要为停车场和设备房。２、本商业广场定位于高档城市商业广场，所有硬件设备的选型、尤其是公共设备的选型，充分考虑其品牌效应及外型精美度。3、城市广场智能化系统的硬件在选型时应具有先进性,避免短期内因技术陈旧造成整个系统性能不高和过时淘汰；硬件系统立足于用户对整个系统的具体需求,优先选择先进、适用、成熟技术,最大限度地发挥投资效益。４、无论系统设备还是网络拓扑结构，都应具有良好的开放性,优先考虑采用支持TCＰ／IP通信协议的产品,系统设备优先选择根据国际标准设计、生产的标准化设备。5、依照工程设计和建设原则,智能化方案应提供由安全防范系统、设备监控管理系统和信息网络系统三大部分有机结合而组成的一体化解决方案，将各子系统的管理统一规划设计成空间的集中,运行上尽量集成于同一个可靠的平台,方便值班员管理、操作,减少配备管理人员数量。６、本广场智能化系统根据相关智能化规范，划分为以下12个子系统：(1)闭路电视监控系统(２）计算机信息管理系统（3)智能化广播系统(4)智能门禁系统（5)无线对讲覆盖系统(6）防盗报警系统（７)巡更系统系统（８)智能停车场管理系统(9)设备监控管理系统(1０)客流统计系统(11)综合布线系统(１2)中心机房系统ﻬ二、系统功能说明1、闭路电视监控系统１.１安装位置序号安装位置数量监控内容1一层室外球机14室外广场、进出区域２一层进出、走廊公共区域43一层进出和公共区域３电梯27电梯区域4二层走廊公共区域24二层走廊、公共区域5三层走廊公共区域2４三层走廊、公共区域6四层走廊公共区域20四层走廊、公共区域7五层走廊公共区域22五层走廊、公共区域8地下车库出入口42处地下车库出入口9地下一层公共区域20地下一层主要通道区域1０地下二层公共区域２0地下二层主要通道区域１1预留10小计2281.2前端系统:摄像机性能及选择传统监控用摄像机均为模拟摄像机,其最高像素为40万像素。随着IT技术的发展，从2００1年开始逐步推广使用网络摄像机,其主要优点如下：（1）分辨率高，能达到百万像素,能提供更清晰画面细节。（2）图像信号基于ＩP,不会受到干扰,图像不会衰减。（3）扩充性强,只要有网络点,均可安装网络摄像机。如果使用模拟监控摄像机，建议摄像机性能如下：成像器件:1/３彩色日/夜转换型像素：768*５82（PAＬ)水平分辨率:》650线最低照度：《0．0５LUＸ／Ｆ1.2电源:AC24/DC1２V均可根据项目情况摄像机选择如下：(1)一层8个出入口使用百万像素高清网络摄像机，一方面可实时监控录像，另一方面把视频信号传输至客流统计服务器进行分析，减少重复安装和降低安装费用。（2）汽车出入口安装具有逆光补偿高清模拟摄像机。（3）其他摄像机建议采用６５0线以上模拟摄像机，一方面具有良好视频质量,另一方面降低安装费用。推荐品牌：国产品牌，如海康、天地伟业1.3传输系统一般图像信号使用SYV７5－5同轴电缆传输，在实际使用中常常画面模糊、有干扰信号，结合本商业广场，建议如下:（1）线缆均使用国产品牌国标线缆。（2）电梯视频电缆应使用专业电梯视频电缆。（3）所有摄像机信号通过光缆进行信号传输,保证图像质量。（4）所有摄像机电源均由中心机房提供,保证可靠运行。1.4中心录像及监看配置1.4.1所有图像信号使用嵌入式硬盘录像机进行录像，性能如下实时监视图像分辨率:704*5７6回放分辨率:》D１录像时间:1５天1.4.2中心设置大屏幕电视墙监控、查询、检索。1.4.3中心配置专业矩阵系统，每个摄像机画面上均标识安装位置,值班人员所有操作通过操作键盘完成，可完成对所有摄像机进行切换、云台旋转、镜头拉远拉近、回放录像等功能。1.4.4领导和授权用户通过手机或电脑无论何时无论何地均可实时监看商业广场运行情况，更好宣传本广场。1.4.5通过中心管理软件，配置双屏双显，左面屏幕显示整个商业广场平面图形,每层显示摄像机安装位置，双击图标,右面屏幕显示实时画面,方便值班人员进行操作。２、计算机信息管理系统2.1网络基础架构1、核心交换机1台;分别提供双...
