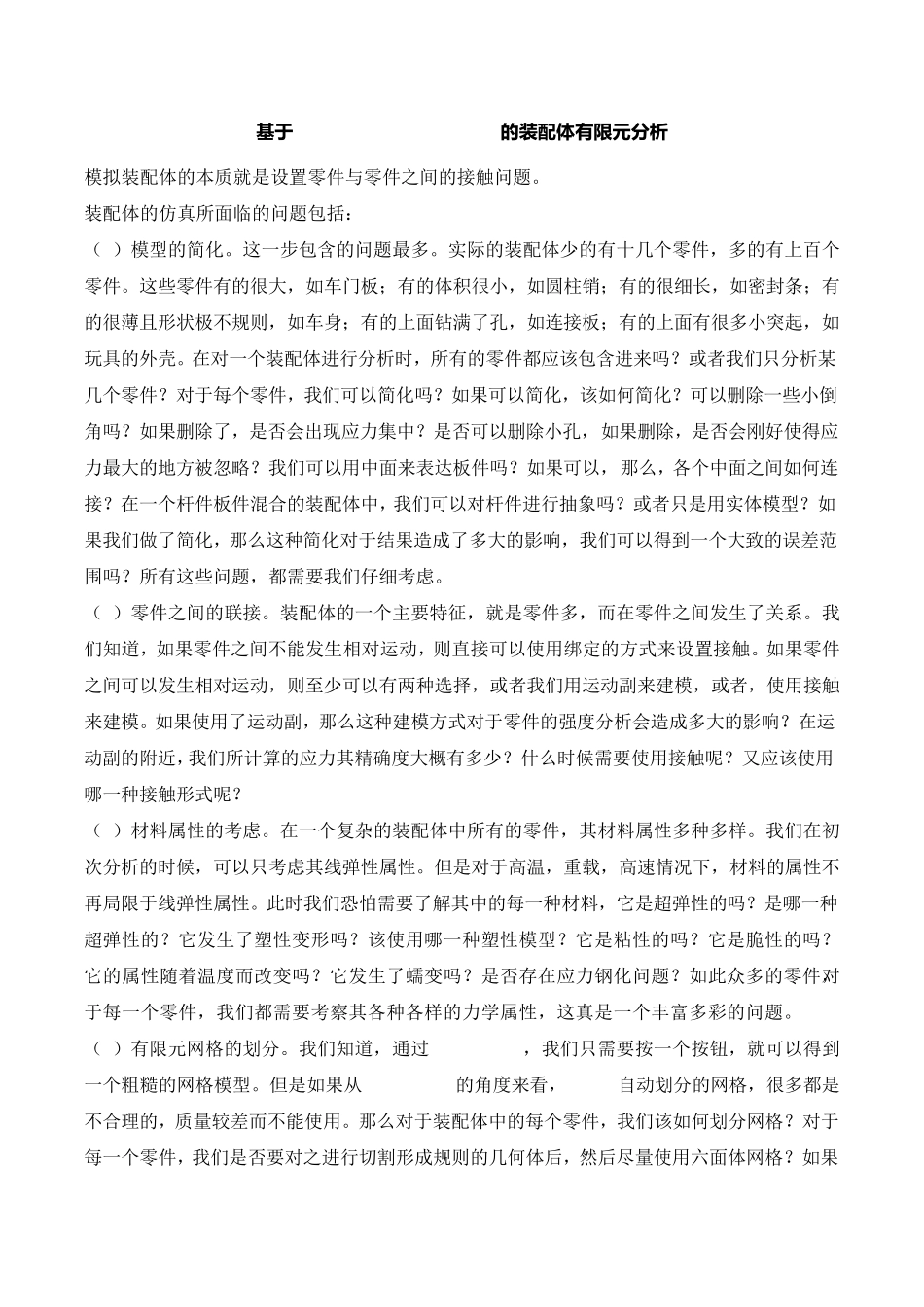

基 于 ANSYS WORKBENCH的装配体有限元分析 模拟装配体的本质就是设置零件与零件之间的接触问题。 装配体的仿真所面临的问题包括： （1）模型的简化。这一步包含的问题最多。实际的装配体少的有十几个零件，多的有上百个零件。这些零件有的很大，如车门板；有的体积很小，如圆柱销；有的很细长，如密封条；有的很薄且形状极不规则，如车身；有的上面钻满了孔，如连接板；有的上面有很多小突起，如玩具的外壳。在对一个装配体进行分析时，所有的零件都应该包含进来吗？或者我们只分析某几个零件？对于每个零件，我们可以简化吗？如果可以简化，该如何简化？可以删除一些小倒角吗？如果删除了，是否会出现应力集中？是否可以删除小孔，如果删除，是否会刚好使得应力最大的地方被忽略？我们可以用中面来表达板件吗？如果可以，那么，各个中面之间如何连接？在一个杆件板件混合的装配体中，我们可以对杆件进行抽象吗？或者只是用实体模型？如果我们做了简化，那么这种简化对于结果造成了多大的影响，我们可以得到一个大致的误差范围吗？所有这些问题，都需要我们仔细考虑。 （2）零件之间的联接。装配体的一个主要特征，就是零件多，而在零件之间发生了关系。我们知道，如果零件之间不能发生相对运动，则直接可以使用绑定的方式来设置接触。如果零件之间可以发生相对运动，则至少可以有两种选择，或者我们用运动副来建模，或者，使用接触来建模。如果使用了运动副，那么这种建模方式对于零件的强度分析会造成多大的影响？在运动副的附近，我们所计算的应力其精确度大概有多少？什么时候需要使用接触呢？又应该使用哪一种接触形式呢？ （3）材料属性的考虑。在一个复杂的装配体中所有的零件，其材料属性多种多样。我们在初次分析的时候，可以只考虑其线弹性属性。但是对于高温，重载，高速情况下，材料的属性不再局限于线弹性属性。此时我们恐怕需要了解其中的每一种材料，它是超弹性的吗？是哪一种超弹性的？它发生了塑性变形吗？该使用哪一种塑性模型？它是粘性的吗？它是脆性的吗？它的属性随着温度而改变吗？它发生了蠕变吗？是否存在应力钢化问题？如此众多的零件，对于每一个零件，我们都需要考察其各种各样的力学属性，这真是一个丰富多彩的问题。 （4）有限元网格的划分。我们知道，通过 WORKBENCH，我们只需要按一个按钮，就可以得到一个粗糙的网格模型。但是如果从 HYPERMESH的角度来看，ANSYS自动划分的网格，很多都是不合理的，质...
