★通风机房、竖井设置准则2013.07.07VIP专享VIP免费

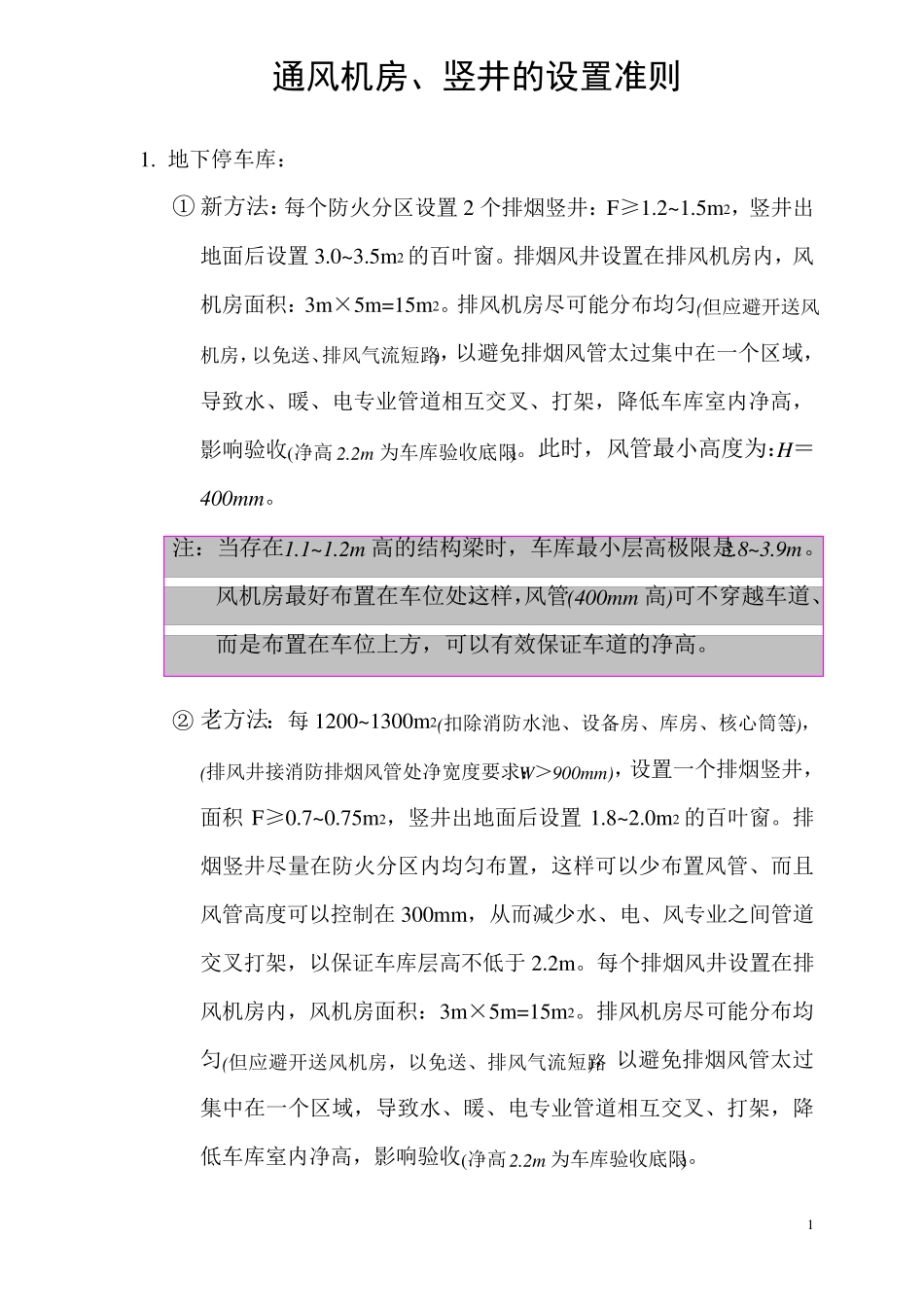

1 通风机房、竖井的设置准则 1. 地下停车库： ① 新方法：每个防火分区设置2 个排烟竖井：F≥1.2~1.5m2，竖井出地面后设置3.0~3.5m2 的百叶窗。排烟风井设置在排风机房内，风机房面积：3m×5m=15m2。排风机房尽可能分布均匀(但应避开送风机房，以免送、排风气流短路)，以避免排烟风管太过集中在一个区域，导致水、暖、电专业管道相互交叉、打架，降低车库室内净高，影响验收(净高 2.2m 为车库验收底限)。此时，风管最小高度为：H＝400mm。 注：当存在1.1~1.2m 高的结构梁时，车库最小层高极限是3.8~3.9m。风机房最好布置在车位处，这样，风管(400mm 高)可不穿越车道、而是布置在车位上方，可以有效保证车道的净高。 ② 老方法：每1200~1300m2(扣除消防水池、设备房、库房、核心筒等…)，(排风井接消防排烟风管处净宽度要求：W＞900mm)，设置一个排烟竖井，面积F≥0.7~0.75m2，竖井出地面后设置1.8~2.0m2 的百叶窗。排烟竖井尽量在防火分区内均匀布置，这样可以少布置风管、而且风管高度可以控制在300mm，从而减少水、电、风专业之间管道交叉打架，以保证车库层高不低于 2.2m。每个排烟风井设置在排风机房内，风机房面积：3m×5m=15m2。排风机房尽可能分布均匀(但应避开送风机房，以免送、排风气流短路)，以避免排烟风管太过集中在一个区域，导致水、暖、电专业管道相互交叉、打架，降低车库室内净高，影响验收(净高2.2m 为车库验收底限)。 2 ③ 机 械 立 体 车 库 ： 当 面 积 (扣 除 消 防 水 池 、 设 备 房 、 库 房 、 核 心 筒 等…)大于 2000m2 时 ， 必 须 设 置 2 个 排 烟 风 机 房 。 可 以 把 排 烟 风 机 房 布 置在 车 道 端 头 处 (尽 量 避 免 风 机 房 四 周 边 均 为 立 体 车 位)， 从 而 保 证 风 管 不会 穿 越 机 械 车 位 上 方 、 而 是 从 车 道 上 方 通 过 。 这 样 ， 可 以 充 分 利用 车 道 层 高 ， 将 风 管 沿 行 车 道 布 置 (而 非 在 停 车 位 上 方 )， 不 会 减 少 车位 的 数 量 。 每 个 排 烟 竖 井 面 积F≥ 1.2~1.5m2， 竖 井 出 地 面 后 设 置3.0~3.5m2 的 百 叶 窗 。 ④ 进 风 机 房 ： 不 论 普 通 停 车 库 、 机 械 停 车 库 ， 每 个 防 火 分 区 内 仅 需设 置 一 ...
