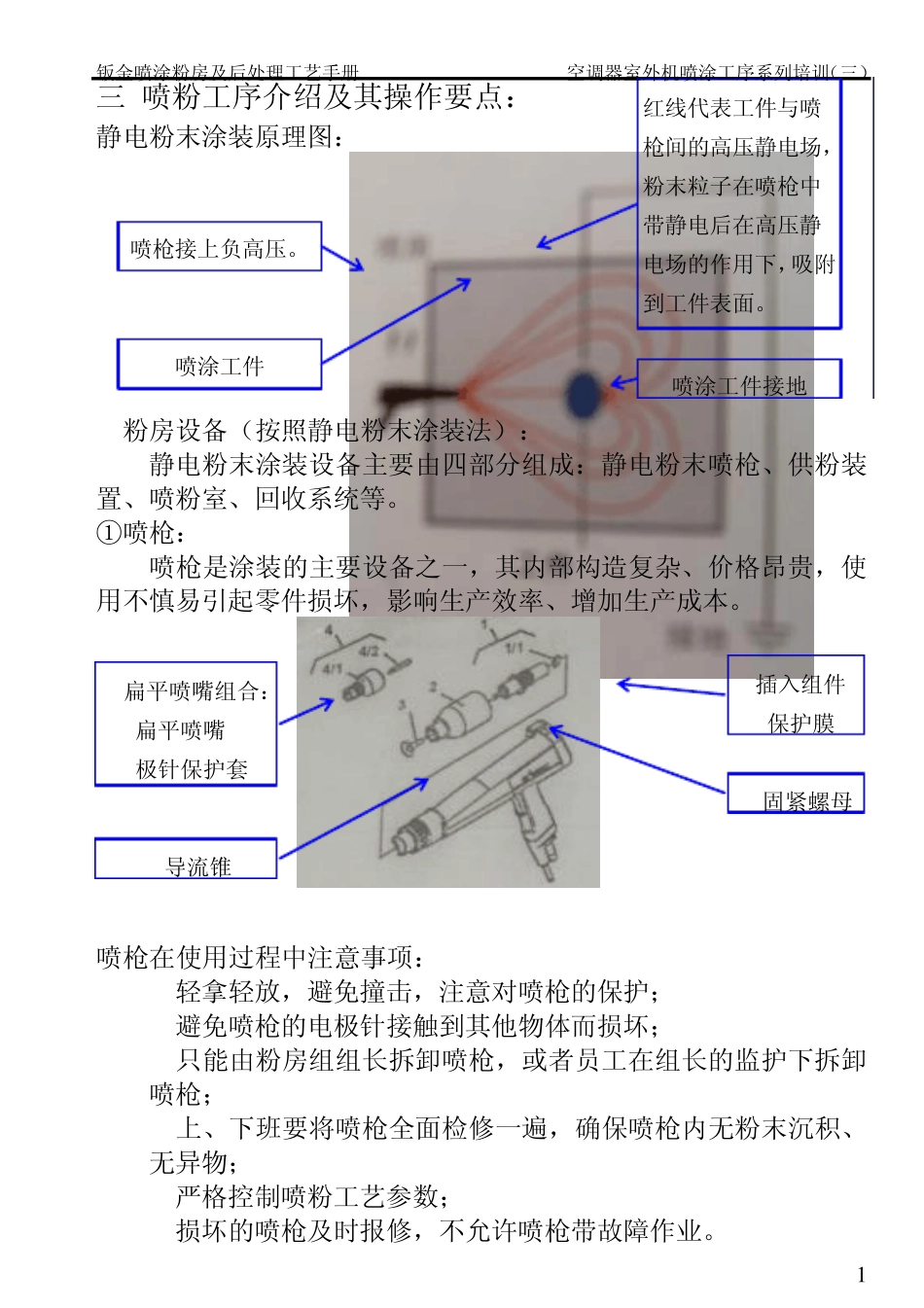

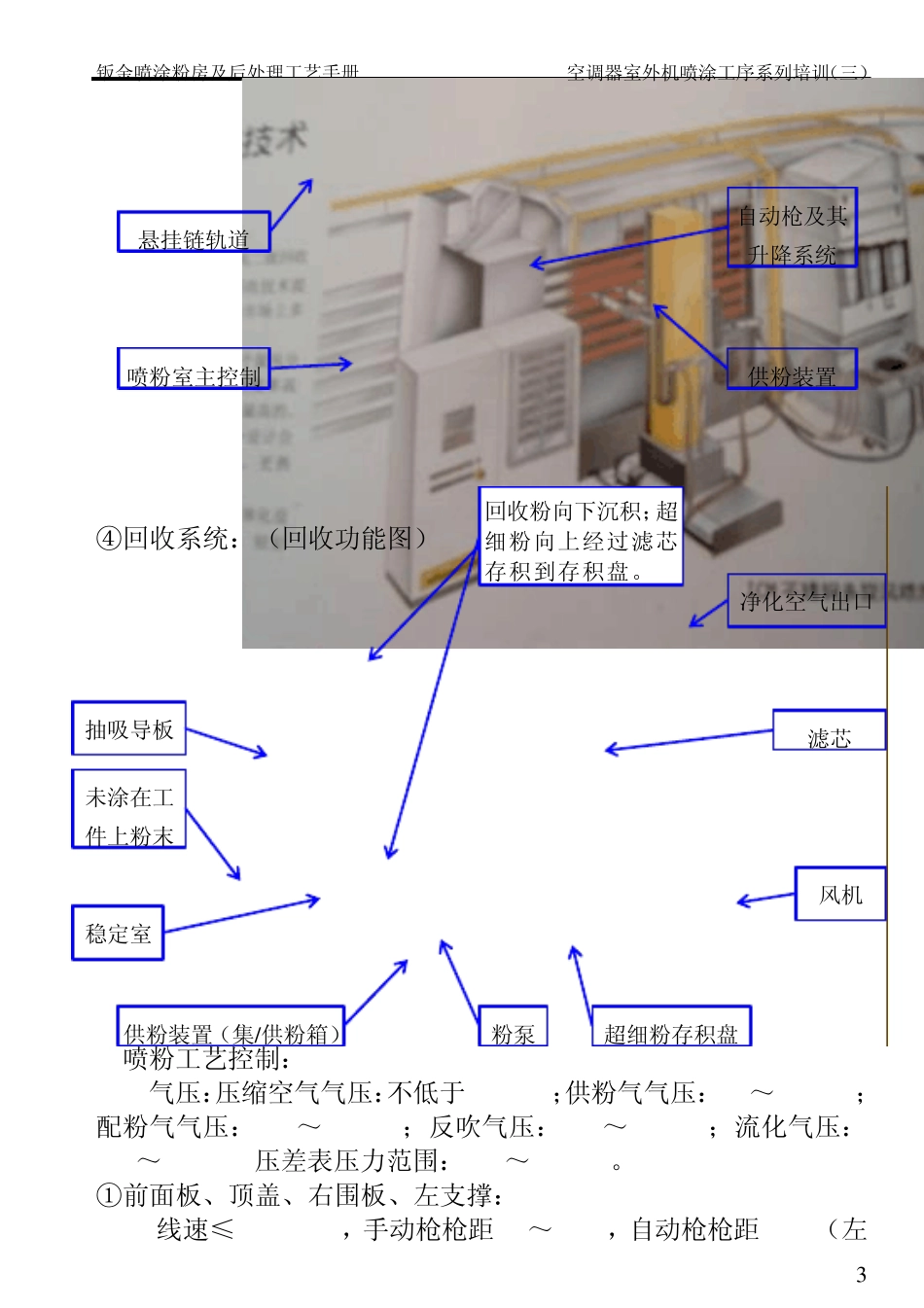

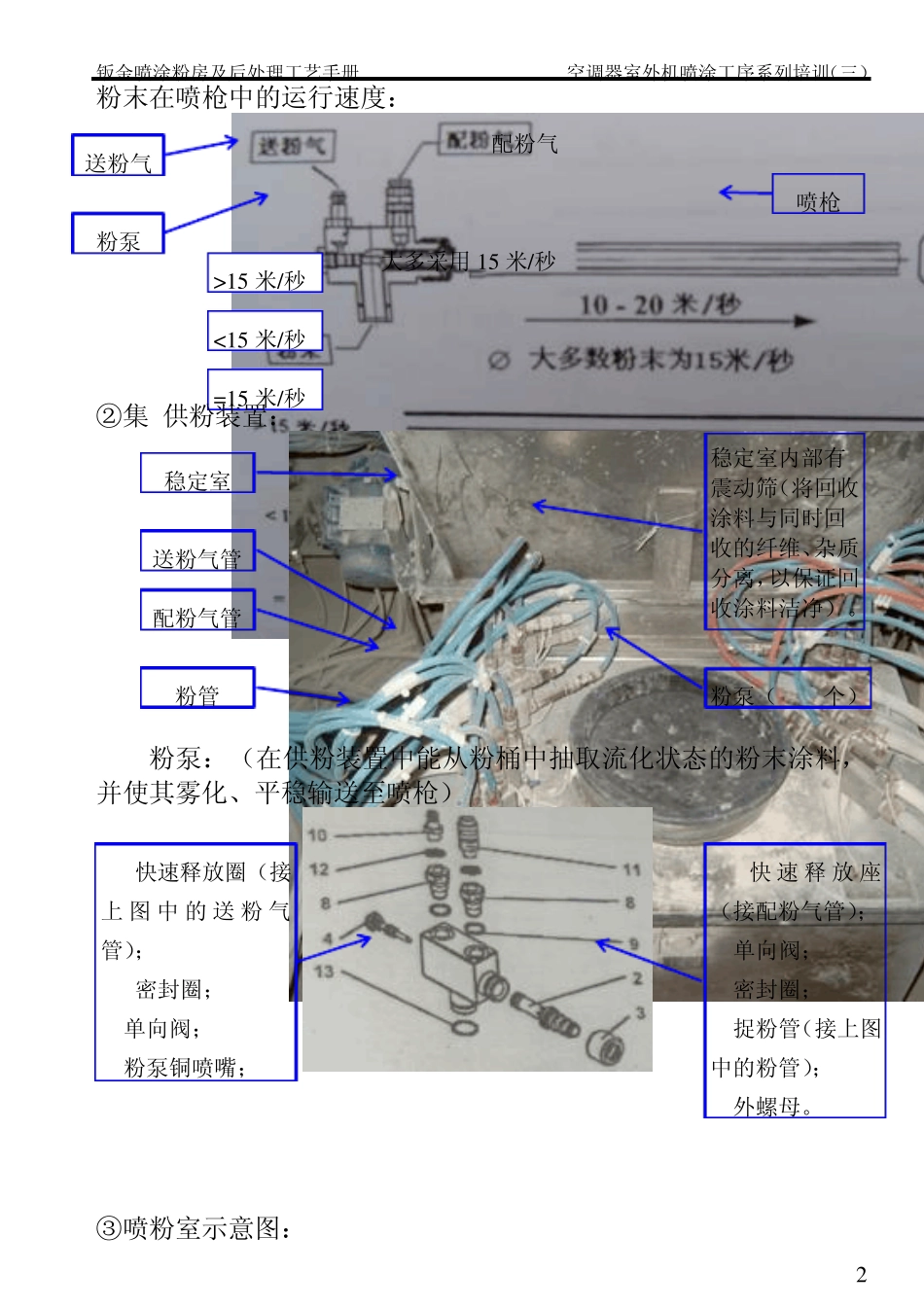

钣金喷涂粉房及后处理工艺手册 空调器室外机喷涂工序系列培训（三） 1 三.喷粉工序介绍及其操作要点： 静电粉末涂装原理图： 1.粉房设备（按照静电粉末涂装法）： 静电粉末涂装设备主要由四部分组成：静电粉末喷枪、供粉装置、喷粉室、回收系统等。 ①喷枪： 喷枪是涂装的主要设备之一，其内部构造复杂、价格昂贵，使用不慎易引起零件损坏，影响生产效率、增加生产成本。 喷枪在使用过程中注意事项： a.轻拿轻放，避免撞击，注意对喷枪的保护； b.避免喷枪的电极针接触到其他物体而损坏； c.只能由粉房组组长拆卸喷枪，或者员工在组长的监护下拆卸喷枪； d.上、下班要将喷枪全面检修一遍，确保喷枪内无粉末沉积、无异物； e.严格控制喷粉工艺参数； f.损坏的喷枪及时报修，不允许喷枪带故障作业。 喷枪接上负高压。 喷涂工件 红线代表工件与喷枪间的高压静电场，粉末粒子在喷枪中带静电后在高压静电场的作用下，吸附到工件表面。 4.扁平喷嘴组合： 4.1扁平喷嘴 4.2极针保护套 3.导流锥 1.插入组件 1.1保护膜 2.固紧螺母 喷涂工件接地 钣金喷涂粉房及后处理工艺手册 空调器室外机喷涂工序系列培训（三） 2 粉末在喷枪中的运行速度： ②集/供粉装置： 粉泵：（在供粉装置中能从粉桶中抽取流化状态的粉末涂料，并使其雾化、平稳输送至喷枪） ③喷粉室示意图： 稳定室 配粉气管 送粉气管 粉泵（8-10个） 粉管 11.快 速释 放 座（接配粉气管）； 8.单向阀； 9.密封圈； 2.捉粉管（接上图中的粉管）； 3.外螺母。 粉泵 送粉气 配粉气 喷枪 >15 米/秒 <15 米/秒 =15 米/秒 大多采用 15 米/秒 10.快速释放圈（接上 图 中的送 粉气管）； 12.密封圈； 8.单向阀； 4.粉泵铜喷嘴； 稳定室内部有震动筛（将回收涂料与同时回收的纤维、杂质分离，以保证回收涂料洁净）。 钣金喷涂粉房及后处理工艺手册 空调器室外机喷涂工序系列培训（三） 3 ④回收系统：（回收功能图） 2.喷粉工艺控制： 气压：压缩空气气压：不低于0.6MPa；供粉气气压：1.0～4.0bar；配粉气气压：0.5～3.0bar；反吹气压：4.5～5.5bar；流化气压：1.5～2.5bar,压差表压力范围：3.2～4.5bar。 ①前面板、顶盖、右围板、左支撑： 线速≤6.0M/min，手动枪枪距 10～15cm，自动枪枪距 30cm（左供粉装置 自动枪及其升降系统 喷粉室主控制 悬挂链轨道 抽吸导板 未涂在工件上粉末 粉泵 供粉装置（集/供粉箱） 净...
