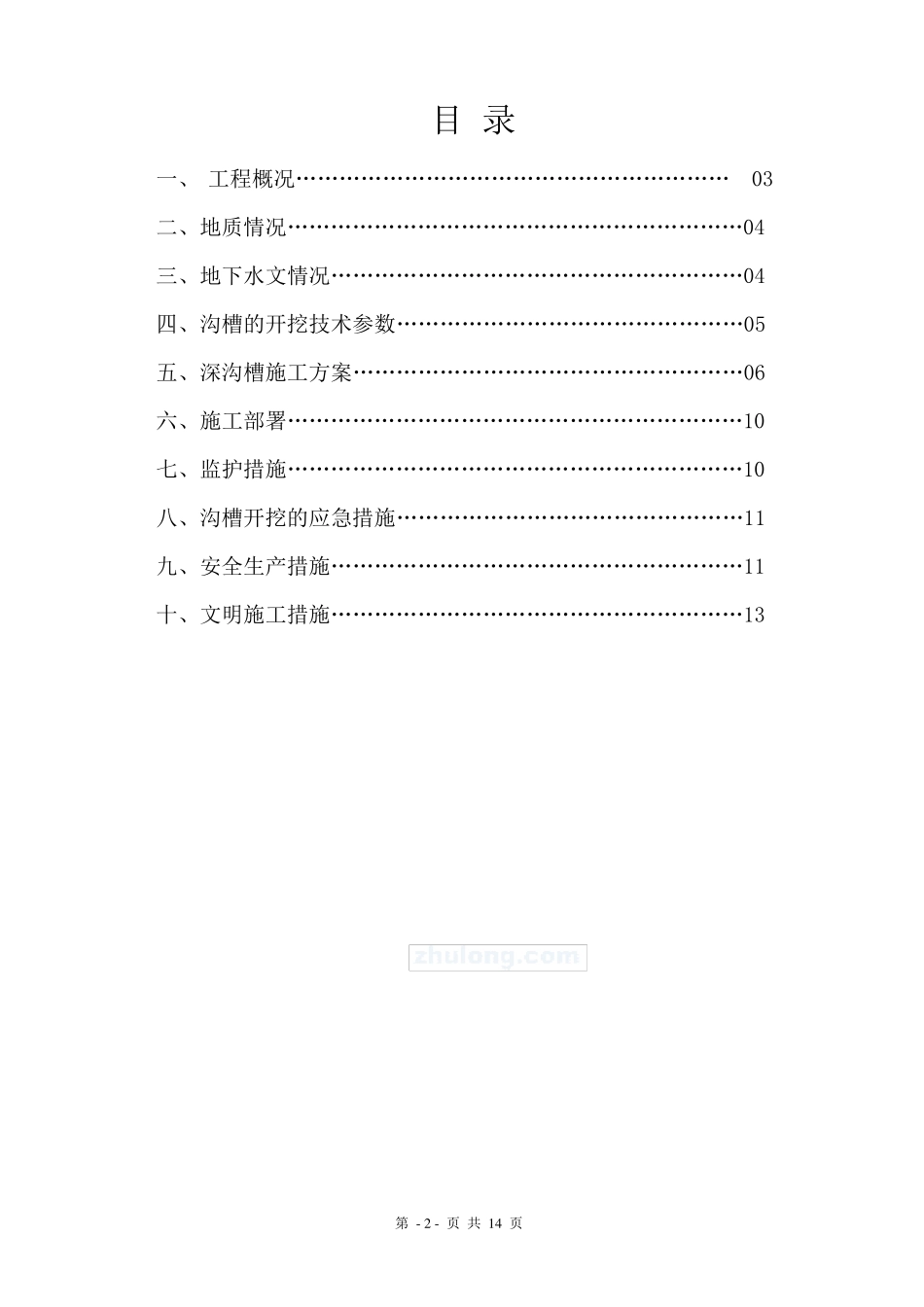

第 - 1 - 页 共 1 4 页 乌山东路道路路基工程施工第四标段 （K10+260-K12+080） 深 沟 槽 专 项 施 工 方 案 编制人： 审核人： 审批人： 施工单位：长沙桐木建设股份有限公司 编制日期：二零一一年八月八日 第 - 2 - 页 共 1 4 页 目 录 一、 工程概况…………………………………………………… 03 二、地质情况………………………………………………………04 三、地下水文情况…………………………………………………04 四、沟槽的开挖技术参数…………………………………………05 五、深沟槽施工方案………………………………………………06 六、施工部署………………………………………………………10 七、监护措施………………………………………………………10 八、沟槽开挖的应急措施…………………………………………11 九、安全生产措施…………………………………………………11 十、文明施工措施…………………………………………………13 第 - 3 - 页 共 1 4 页 乌山东路道路路基工程施工第四标段 深沟槽开挖专项施工方案 一、 工程概况 本标段路幅沿线排水工程从 K10+260-K12+080，总长有 1820 米，设计有四道纵向排水，两道雨水和两道污水。道路排水分布在主行车道及辅车道设置雨水口，将路面雨水接入纵向主雨水系统，污水管设置在辅车道上，其雨污水中间的间距为 2.25 米。 排水总长度为 1820 米，其中挖方区段分布在 K10+260-K10+540（长280 米 ） 和 K11+840-K12+080 （ 长 240 米 ） 位置 ， 填方区 分 布 在K10+540-K11+840 位置，其沟槽开挖深度超过 5 米为挖方段。 挖方区管径分布情况： K10+260-K10+540 位置： 路幅右边（D1350 雨+D700 污）：D1350 钢筋混凝土管雨水管和 D700（HDPE）污水管； 路幅左边（D1650 雨+D500 污）：D1650 钢筋混凝土管雨水管和 D500（HDPE）污水管； K11+840-K12+080 位置： 路幅右边（D500 和 D700 雨+D1200 污）： D500 和 D700（HDPE）雨水管和 D1200 污水管顶管（已按照设计标高进行顶管施工）； 路幅左边（D500 和 D700 雨+D500 污）：D500 和 D700（HDPE）雨水管和D500（HDPE）污水管； 第 - 4 - 页 共 1 4 页 二、地质情况 开挖段的土层结构为： 第1 层为人工填土（Q4ml）：以粉质土、砖块、少量生活垃圾混10-30%粘性土组成，成分杂乱，结构疏松...
