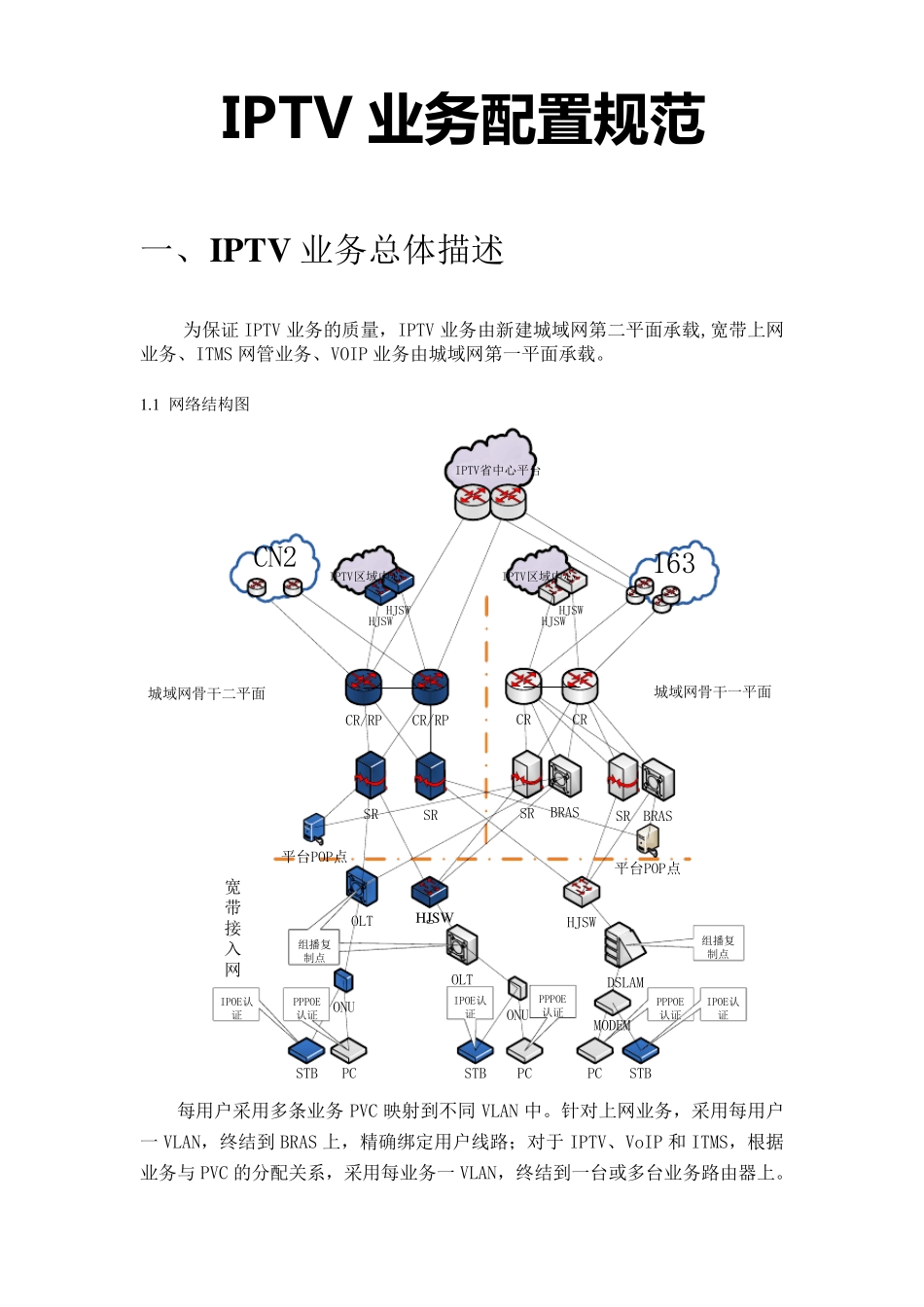

IPTV 业务配置规范 一、 IPTV 业务总体描述 为保证 IPTV 业务的质量，IPTV 业务由新建城域网第二平面承载,宽带上网业务、ITMS 网管业务、VOIP 业务由城域网第一平面承载。 1.1 网络结构图 IPTV区域中心HJSWHJSWIPTV省中心平台CN2163IPTV区域中心HJSWHJSW城域网骨干一平面城域网骨干二平面DSLAMHJSW=OLT STBPPPOE认证宽带接入网SRSRSR SRBRASBRAS平台POP点CR/RPCR/RPCR CR 平台POP点ONUSTBOLT 组播复制点IPOE认证ONUPCPPPOE认证HJSWPCMODEMPCSTBIPOE认证IPOE认证PPPOE认证组播复制点 每用户采用多条业务 PVC 映射到不同 VLAN 中。针对上网业务，采用每用户一VLAN，终结到 BRAS 上，精确绑定用户线路；对于 IPTV、VoIP 和 ITMS，根据业务与 PVC 的分配关系，采用每业务一VLAN，终结到一台或多台业务路由器上。 1 IPTV 业务终结到城域网二平面新建SR 设备上，上网业务、VoIP 业务和 ITMS 终结到一平面原有业务路由器上。如下图所示： 1.2 多PVC承载业务示意图 CPEDSLAMOLTSRBRASIPTV业务VLAN组播VLAN上网业务VLANVOIP业务VLANITMS网管VLAN每用户一vlan每业务一VLANMu lti-PVCS 1.3 速率体系 速率标准体系见下表： 上网业务BAS 限速 iptv 标清 DSLAM 限速（上网+3M） iptv 高清 DSLAM 限速（上网+10M） 模板名称 上行速率（kbps） 下行速率 （kbps） 模板名称 上行速率（kbps） 下行速率 （kbps） 模板名称 上行速率（kbps） 下行速率 （kbps） QOS1M 384 1024 tv4m 768 4096 tv11m 768 11264 QOS2M 384 2048 tv5m 768 5120 tv12m 768 12288 QOS3M 512 3072 tv6m 768 6144 tv13m 768 13312 QOS4M 512 4096 tv7m 768 7168 tv14m 768 14336 QOS5M 768 5120 tv8m 768 8192 tv15m 768 15360 QOS6M 768 6144 tv9m 768 9216 tv16m 768 16384 QOS7M 768 7168 tv10m 768 10240 tv17m 768 17408 QOS8M 768 8192 tv11m 768 11264 tv18m 768 18432 QOS9M 768 9216 tv12m 768 12288 tv19m 768 19456 QOS10M 768 10240 tv13m 768 13312 tv20m 768 20480 QOS11M 768 11264 tv14m 768 14336 tv21m 768 21504 QOS12M 768 12288 tv15m 768 15360 tv22m 768 22528 QOS13M 768 13312 tv16m 768 16384 tv23m 768 23552 QOS14M 768 14336 tv17m 768 17408 tv24m 768 24...
