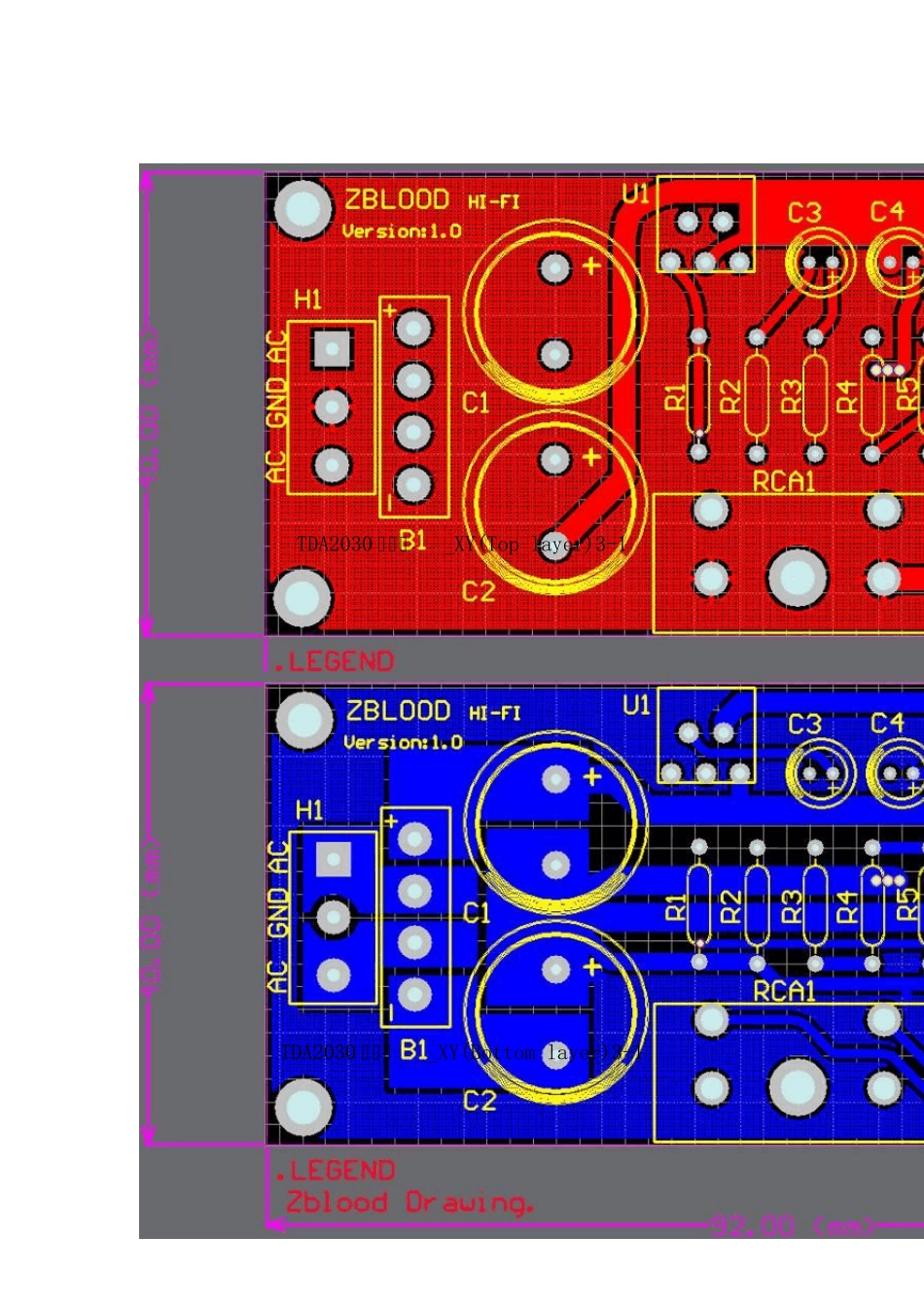

《Protel DXP 2004 》PCB设计心得 前言 通过近段时间的学习，对如何使用protel DXP 2004 绘制PCB 板又有了进一步提升。特别是对元件的制作、原理图绘制、布线规则有了更深的理解。不过对抗干扰这部分还不是很了解，主要是没有涉及高频板的制作，基本上都在制作模拟功放板，不过对一些基本的抗干扰原则有了一些理解。总的来说，提高了对DXP 这门软件的熟练度，绘图速度也有了提高，对电路图的设计也有了新的理解。特此总结分为以下几个部分： 1、设计思路 2、元件绘制 3、原理图绘制 4、 PCB 板绘制及布线规则 一、设计思路 现阶段主要还停留在抄板阶段，对于自主设计这块还有所欠缺。不过在抄板的过程中，理解别人的设计思路也是一种学习的好方法，对看图能力也是一种锻炼。这段时间分别抄了四块板子，以下为最终 成品图： 微机电源(Top layer)1-1 TDA2030 功放板(Top layer)2-1 TDA2030 功放板_XY(Top layer)3-1 TDA2030 功放板_XY(Bottom layer)3-1 NE5532 调音板（Top layer） 4-1 NE5532 调音板（Bottom layer） 4-2 抄板有两种方法： 第一种：直接在建立PCB 板图，并直接放置焊盘、绘制丝层、布线。 第二种：根据实物板理解其原理，制作元件并绘制出原理图，再导入PCB 板图根据网络报表布线。 笔者选择均选择第二种方法，因为第二种方法能更好的理解其布线原理，且绘制流程符合标准流程，对初学者来说是一种很好的学习方法。第一种方法也是一种技巧，能够节约大量时间但不适合初学者。 思路流程图如下： 根据实物板制作元件 绘制出电路原理图 导入PCB 绘制印制板 DRC 检测 完成 二、元件绘制 （ 1）、元件原理图： 在绘制元件的过程中有不少同学会遇到自己画的元件原理图和系统自带的元件大小不一的问题，要么太大要么太小，画出的原理图不美观，虽然从制作的角度来看，只要元件封装没有问题，在绘制PCB 的过程中不会受到影响，因为在Protel 中原理图只是为了生成网络报表，引导PCB 板图的布线（飞线），所以只要原理图的连接性不存在问题是不会影响最终结果的。但是，原理图是电路工作原理的直观反应。所以画出简而易懂的原理图是很有必要的。 那么要如何绘制出标准的元件原理图呢？笔者总结了以下经验：首先应该设置好图纸规格，一般DXP 默认为尺寸A4、可视网格100mil、捕获网格100mil。也就是说一个小网格就是100mil，而软件自带元件原理图针脚之间的距离都是100mil 的整数...
