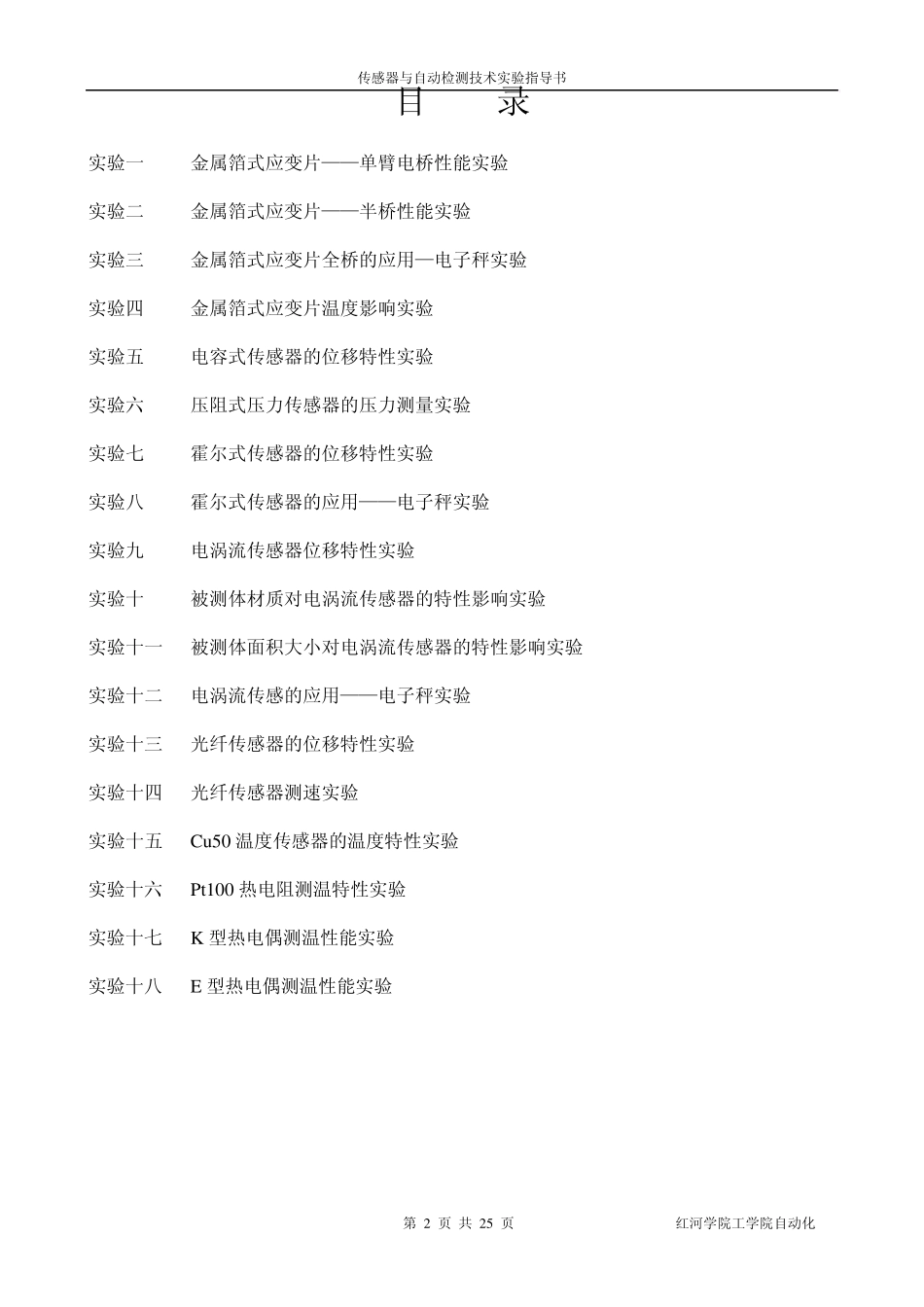

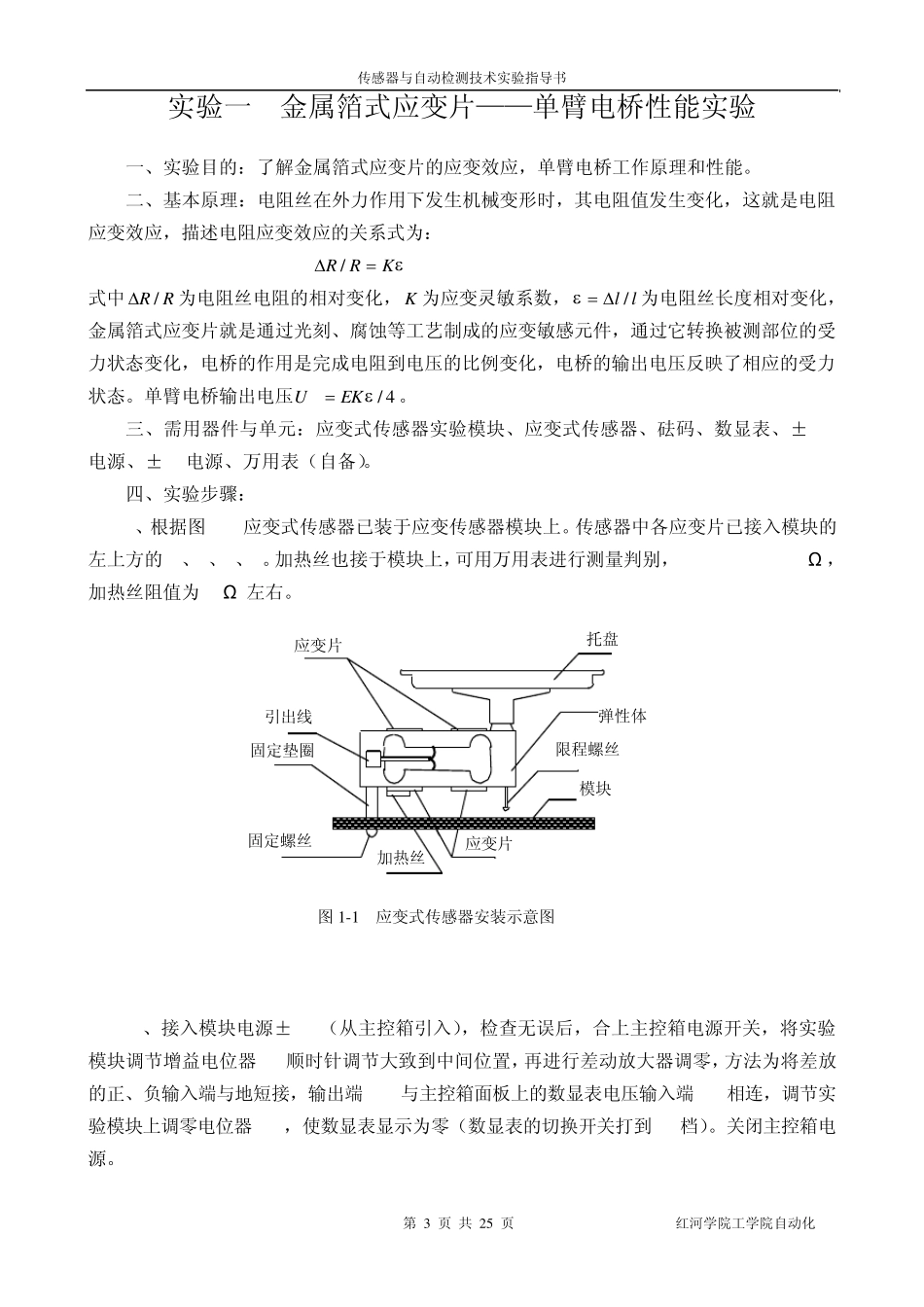

传感器与自动检测技术实验指导书 第 1 页 共 2 5 页 红河学院工学院自动化 传感器与自动检测技术实验指导书 红河学院工学院自动化系 传感器与自动检测技术实验指导书 第 2 页 共 25 页 红河学院工学院自动化 目 录 实验一 金属箔式应变片——单臂电桥性能实验 实验二 金属箔式应变片——半桥性能实验 实验三 金属箔式应变片全桥的应用—电子秤实验 实验四 金属箔式应变片温度影响实验 实验五 电容式传感器的位移特性实验 实验六 压阻式压力传感器的压力测量实验 实验七 霍尔式传感器的位移特性实验 实验八 霍尔式传感器的应用——电子秤实验 实验九 电涡流传感器位移特性实验 实验十 被测体材质对电涡流传感器的特性影响实验 实验十一 被测体面积大小对电涡流传感器的特性影响实验 实验十二 电涡流传感的应用——电子秤实验 实验十三 光纤传感器的位移特性实验 实验十四 光纤传感器测速实验 实验十五 Cu 50 温度传感器的温度特性实验 实验十六 Pt100 热电阻测温特性实验 实验十七 K 型热电偶测温性能实验 实验十八 E 型热电偶测温性能实验 传感器与自动检测技术实验指导书 第 3 页 共 2 5 页 红河学院工学院自动化 实验一 金属箔式应变片——单臂电桥性能实验 一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。 二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为： KRR/ 式中RR /为电阻丝电阻的相对变化，K 为应变灵敏系数， ll/为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位的受力状态变化，电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。单臂电桥输出电压UO14/EK。 三、需用器件与单元：应变式传感器实验模块、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表（自备）。 四、实验步骤： 1、根据图 1-1应变式传感器已装于应变传感器模块上。传感器中各应变片已接入模块的左上方的R1、R2、R3、R4。加热丝也接于模块上，可用万用表进行测量判别，R1= R2= R3= R4=350Ω ，加热丝阻值为50Ω 左右。 2、接入模块电源±15V（从主控箱引入），检查无误后，合上主控箱电源开关，将实验模块调节增益电位器Rw3顺时针调节大致到中间位置，再进行差动...
