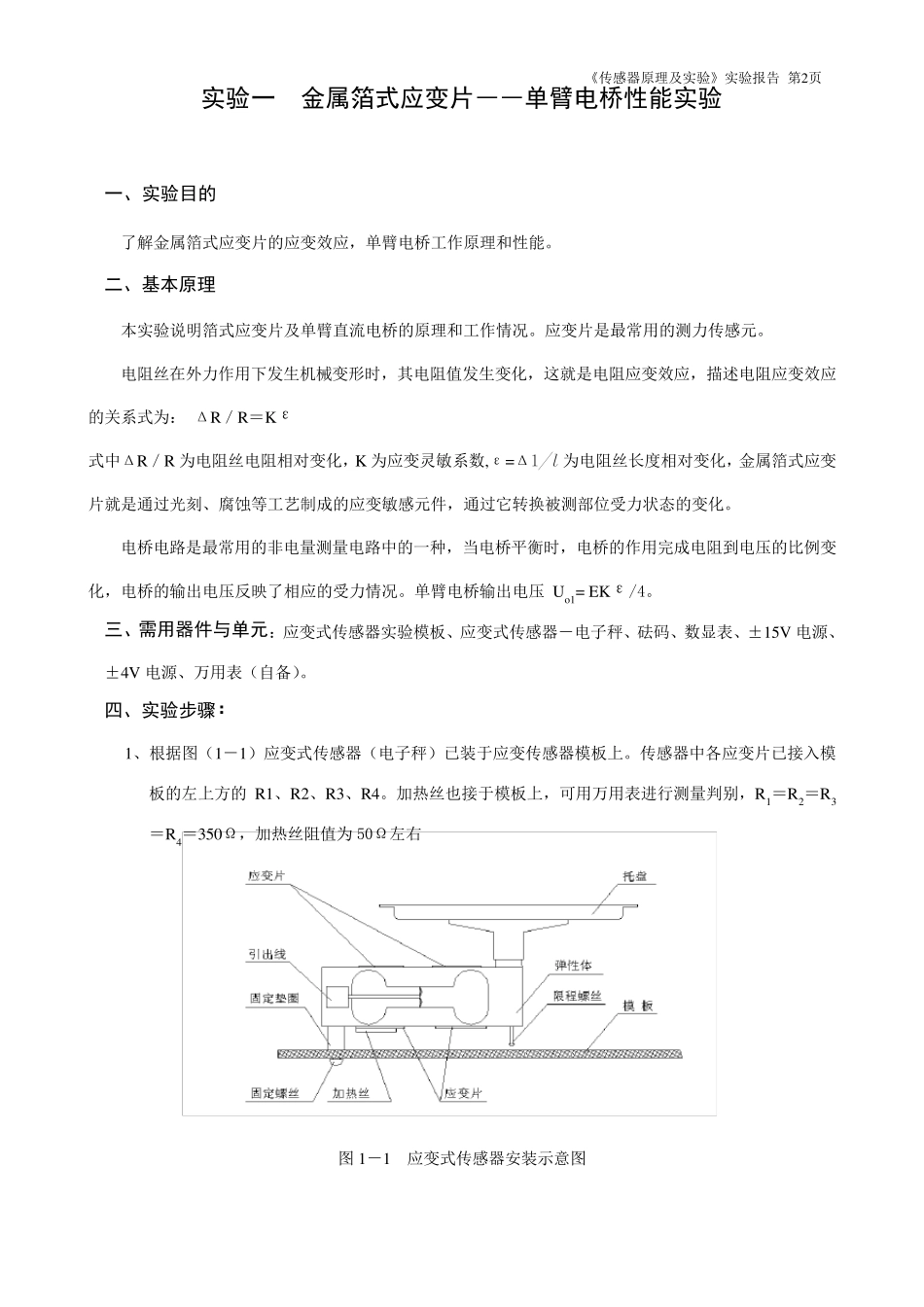

《传感器原理及实验》实验报告 第1 页 《传感器原理及实验》 实验报告 2 0 1 1 ～2 0 1 2 学年第 1 学期 专 业 测控技术及仪器 班 级 姓 名 学 号 指导教师 王慧锋 电子与信息实验教学中心 2 0 1 1 年 9 月 《 传 感 器 原 理 及 实 验 》 实 验 报 告 第 2页 实验一 金属箔式应变片――单臂电桥性能实验 一、实验目的 了 解 金 属 箔 式 应 变 片 的 应 变 效 应 ， 单 臂 电 桥 工 作 原 理 和 性 能 。 二、基本原理 本 实 验 说 明 箔 式 应 变 片 及 单 臂 直 流 电 桥 的 原 理 和 工 作 情 况 。 应 变 片 是 最 常 用 的 测 力 传 感 元 。 电 阻 丝 在 外 力 作 用 下 发 生 机 械 变 形 时 ， 其 电 阻 值 发 生 变 化 ， 这 就 是 电 阻 应 变 效 应 ， 描 述 电 阻 应 变 效 应的 关 系 式 为 ： Δ R／ R＝ Kε 式 中 Δ R／ R 为 电 阻 丝 电 阻 相 对 变 化 ， K 为 应 变 灵 敏 系 数 ,ε =Δ l/l为 电 阻 丝 长 度 相 对 变 化 ， 金 属 箔 式 应 变片 就 是 通 过 光 刻 、 腐 蚀 等 工 艺 制 成 的 应 变 敏 感 元 件 ， 通 过 它 转 换 被 测 部 位 受 力 状 态 的 变 化 。 电 桥 电 路 是 最 常 用 的 非 电 量 测 量 电 路 中 的 一 种 ， 当 电 桥 平 衡 时 ， 电 桥 的 作 用 完 成 电 阻 到 电 压 的 比 例 变化 ， 电 桥 的 输 出 电 压 反 映 了 相 应 的 受 力 情 况 。 单 臂 电 桥 输 出 电 压 Uo1= EKε /4。 三、需用器件与单元： 应 变 式 传 感 器 实 验 模 板 、 应 变 式 传 感 器 － 电 子 秤 、 砝 码、 数 显表、 ±15V 电 源、±4V 电 源、 万用 表（自备）。 四、实验步骤： 1、 根据图（1－ 1）应 变 式 传 感 器 （电 子 秤 ）已装于应 变 传 感 器 模 板 上。 传 感 器 中 各应 变 片 已接入模板 的 左上方的R1、 R2、 R3、 R4。 加热丝 也接于模 板 上， 可用 万用 表进行测 量 判别， R1＝ R2＝ R3＝ R4＝ 350Ω， 加热丝 阻 值 为 50Ω左右 图1－ ...
