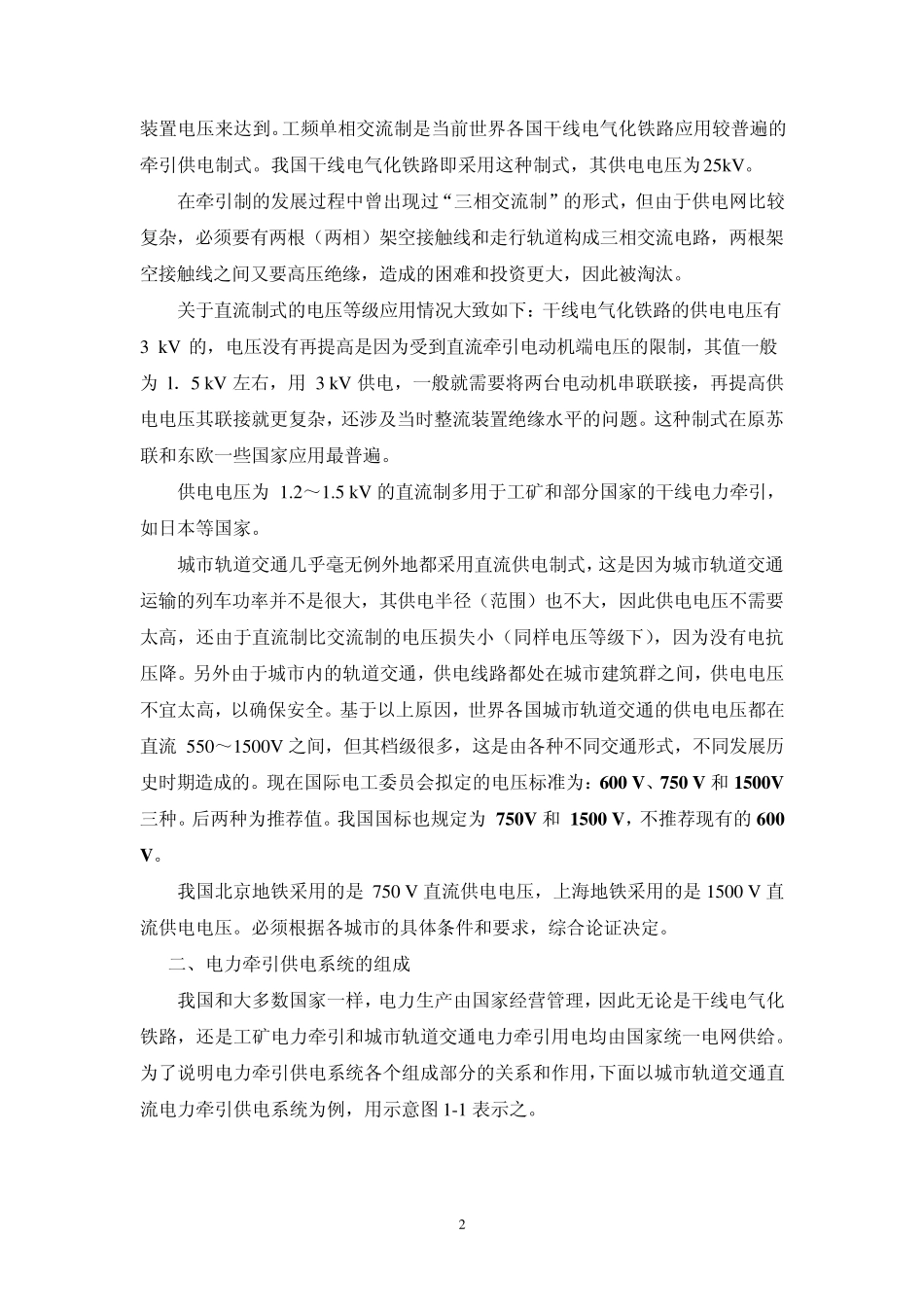

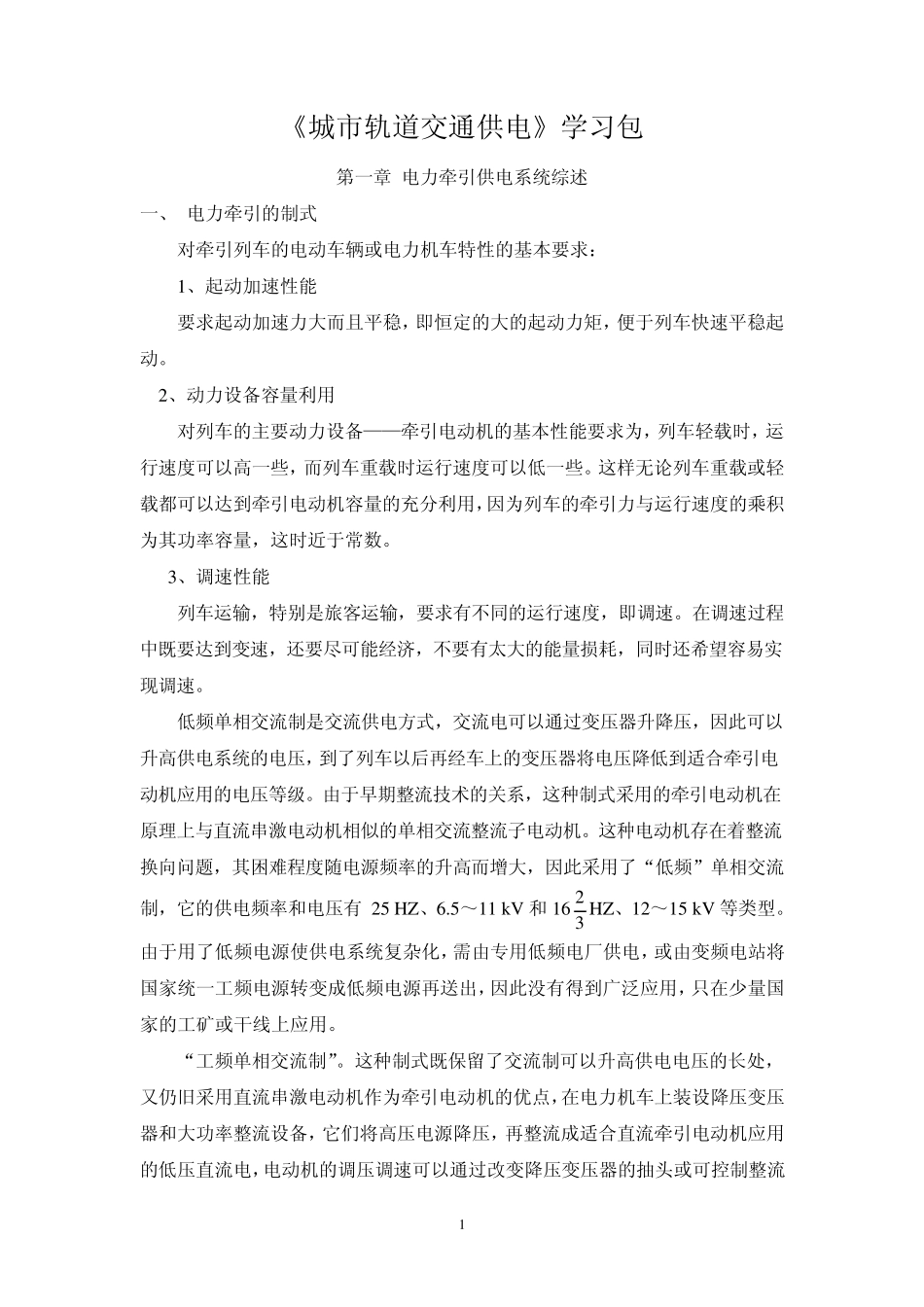

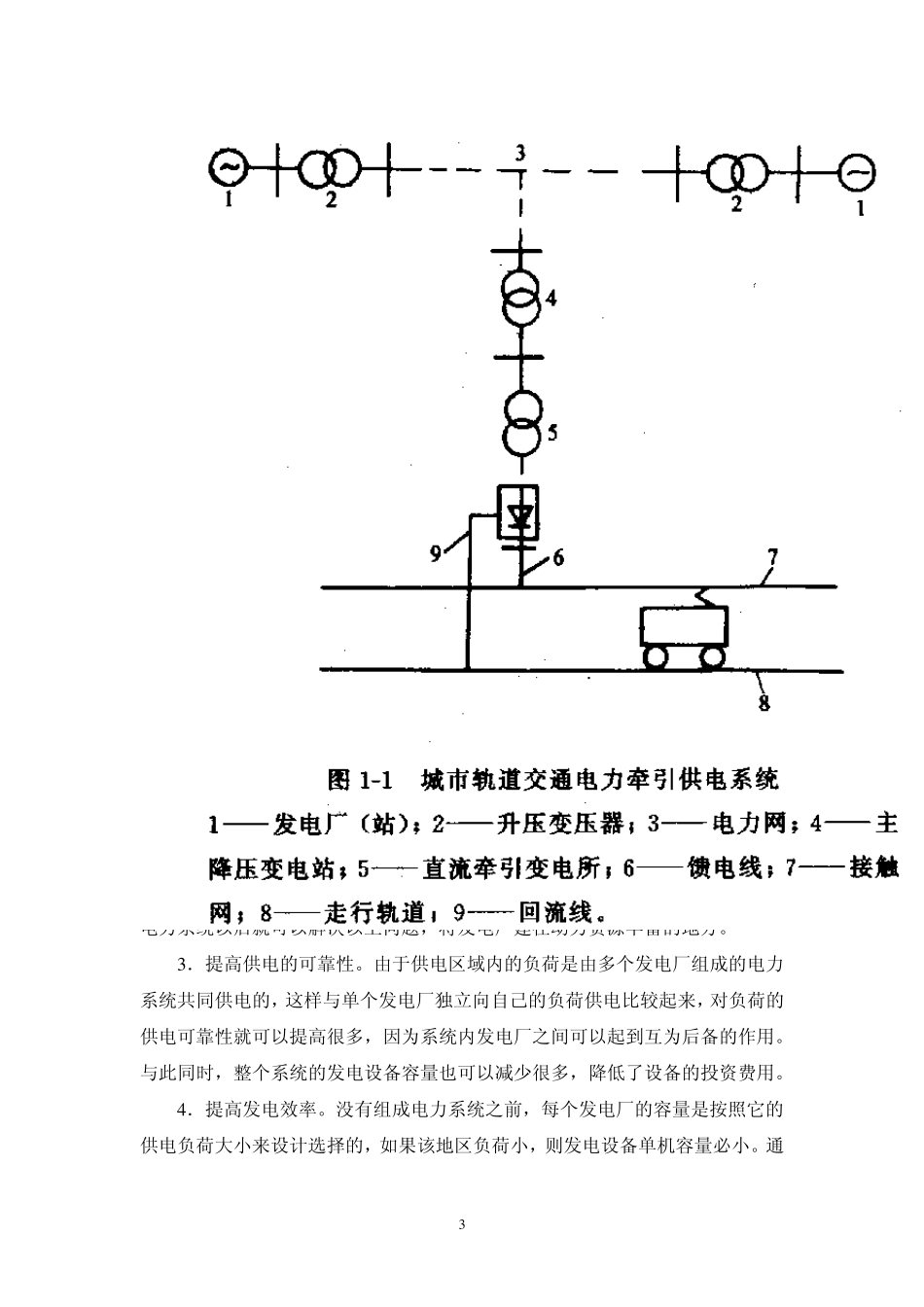

1 《城市轨道交通供电》学习包 第一章 电力牵引供电系统综述 一、 电力牵引的制式 对牵引列车的电动车辆或电力机车特性的基本要求： 1、起动加速性能 要求起动加速力大而且平稳，即恒定的大的起动力矩，便于列车快速平稳起动。 2、动力设备容量利用 对列车的主要动力设备——牵引电动机的基本性能要求为，列车轻载时，运行速度可以高一些，而列车重载时运行速度可以低一些。这样无论列车重载或轻载都可以达到牵引电动机容量的充分利用，因为列车的牵引力与运行速度的乘积为其功率容量，这时近于常数。 3、调速性能 列车运输，特别是旅客运输，要求有不同的运行速度，即调速。在调速过程中既要达到变速，还要尽可能经济，不要有太大的能量损耗，同时还希望容易实现调速。 低频单相交流制是交流供电方式，交流电可以通过变压器升降压，因此可以升高供电系统的电压，到了列车以后再经车上的变压器将电压降低到适合牵引电动机应用的电压等级。由于早期整流技术的关系，这种制式采用的牵引电动机在原理上与直流串激电动机相似的单相交流整流子电动机。这种电动机存在着整流换向问题，其困难程度随电源频率的升高而增大，因此采用了“低频”单相交流制，它的供电频率和电压有 25 HZ、6.5～11 kV 和 16 32 HZ、12～15 kV 等类型。由于用了低频电源使供电系统复杂化，需由专用低频电厂供电，或由变频电站将国家统一工频电源转变成低频电源再送出，因此没有得到广泛应用，只在少量国家的工矿或干线上应用。 “工频单相交流制”。这种制式既保留了交流制可以升高供电电压的长处，又仍旧采用直流串激电动机作为牵引电动机的优点，在电力机车上装设降压变压器和大功率整流设备，它们将高压电源降压，再整流成适合直流牵引电动机应用的低压直流电，电动机的调压调速可以通过改变降压变压器的抽头或可控制整流 2 装置电压来达到。工频单相交流制是当前世界各国干线电气化铁路应用较普遍的牵引供电制式。我国干线电气化铁路即采用这种制式，其供电电压为25kV。 在牵引制的发展过程中曾出现过“三相交流制”的形式，但由于供电网比较复杂，必须要有两根（两相）架空接触线和走行轨道构成三相交流电路，两根架空接触线之间又要高压绝缘，造成的困难和投资更大，因此被淘汰。 关于直流制式的电压等级应用情况大致如下：干线电气化铁路的供电电压有 3 kV 的，电压没有再提高是因为受到直流牵引电动机端电压的限制，其值一般为 l．5 kV...
