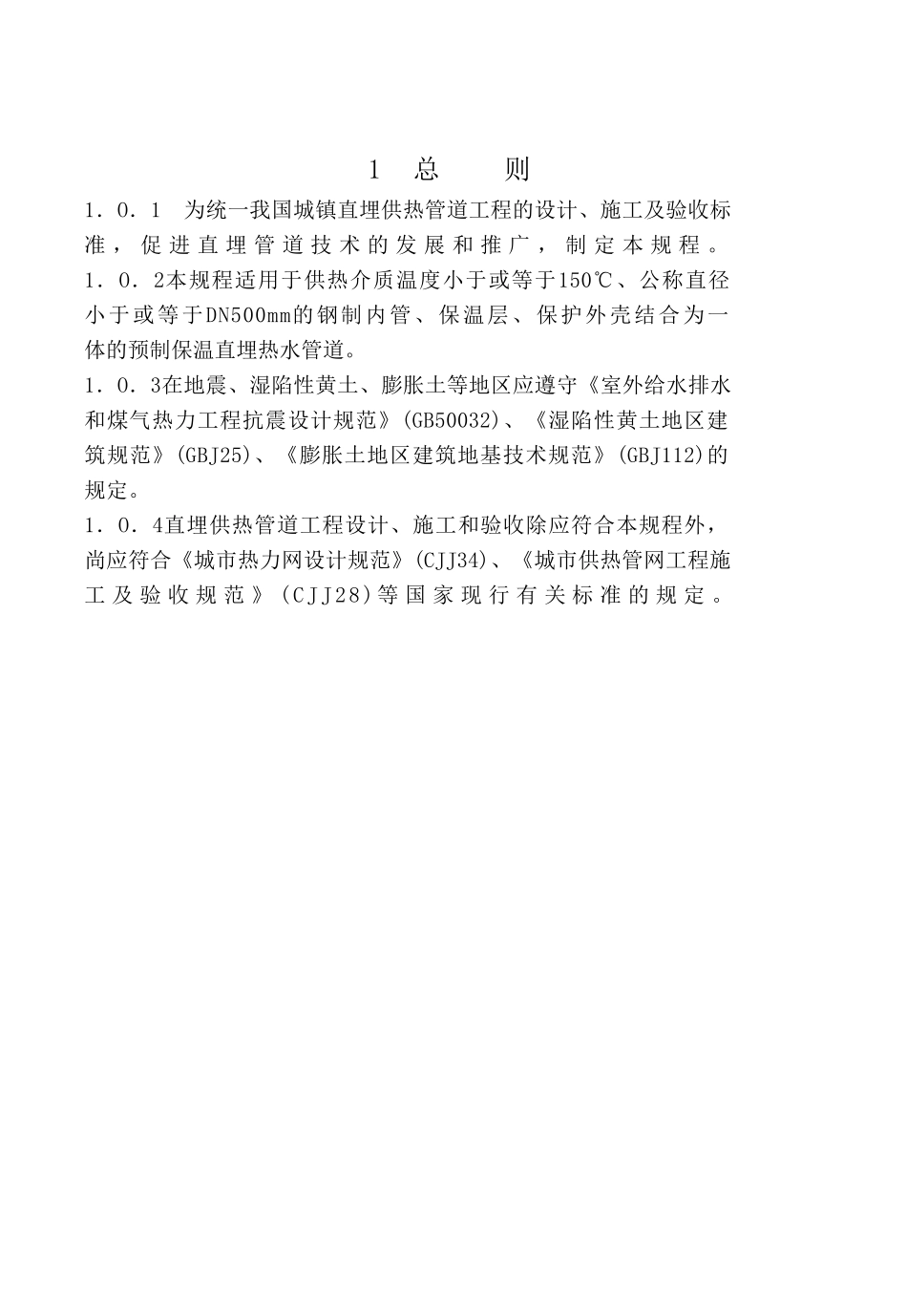

1 总 则 1．O．1 为统一我国城镇直埋供热管道工程的设计、施工及验收标 准，促进直埋管道技术的发展和推广，制定本规程。 1．O．2本规程适用于供热介质温度小于或等于150℃、公称直径 小于或等于DN500mm的钢制内管、保温层、保护外壳结合为一 体的预制保温直埋热水管道。 1．O．3在地震、湿陷性黄土、膨胀土等地区应遵守《室外给水排水 和煤气热力工程抗震设计规范》(GB50032)、《湿陷性黄土地区建 筑规范》(GBJ25)、《膨胀土地区建筑地基技术规范》(GBJ112)的 规定。 1．O．4直埋供热管道工程设计、施工和验收除应符合本规程外， 尚应符合《城市热力网设计规范》(CJJ34)、《城市供热管网工程施 工及验收规范 》 (CJJ28)等国家 现 行 有 关 标准的规定。 2术语和符号 2．1术 语 2．1．1 屈服温差temperature difference of yielding 管道在伸缩完全受阻的工作状态下，钢管管壁开始屈服时的 工作温度与安装温度之差。 2．1．2固定点fixpoint 管道上采用强制固定措施不能发生位移的点。 2．1．3活动端free end 管道上安装套筒、波纹管、弯管等能补偿热位移的部位。 2．1．4锚固点natural fixpoint 管道温度变化时，直埋直线管道产生热位移管段和不产生热 位移管段的自然分界点。 2．1．5 驻点 stagnation point 两侧为活动端的直埋直线管段，当管道温度变化且全线管道 产生朝向两端或背向两端的热位移，管段中位移为零的点。 2．1．6锚固段fully restrained section 在管道温度发生变化时，不产生热位移的直埋管段。 2．1．7过渡段partly restrained section 一端固定(指固定点或驻点或锚固点)，另一端为活动端，当 管道温度变 化 时，能产 生热 位移的直 埋 管段 。 2．1．8单长摩擦力friction of unit lengthwise pipeline 沿管道轴线方向单位长度保温外壳与土壤的摩擦力。 2．1．9过 渡 段 最 小 长 度minimum friction length 直埋管道第一次升温到工作循环最高温度时受最大单长摩擦 力 作用形 成 的由 锚 固点至 活动端的管段 长 度。 2．1．10过 渡 段 最 大 长 度maximum friction length 直埋管道经若干次温度变化，单长摩擦力减至最小时，在工 作循环最高温度下形成的由锚固点至活动端的管段长度。 2 ．2 符 号 A——钢管管壁的横截面积(m2)； DC——预制保温管外壳的外径(m)； Di——钢管内径(m)； DO——钢管外径(m)； E—...
