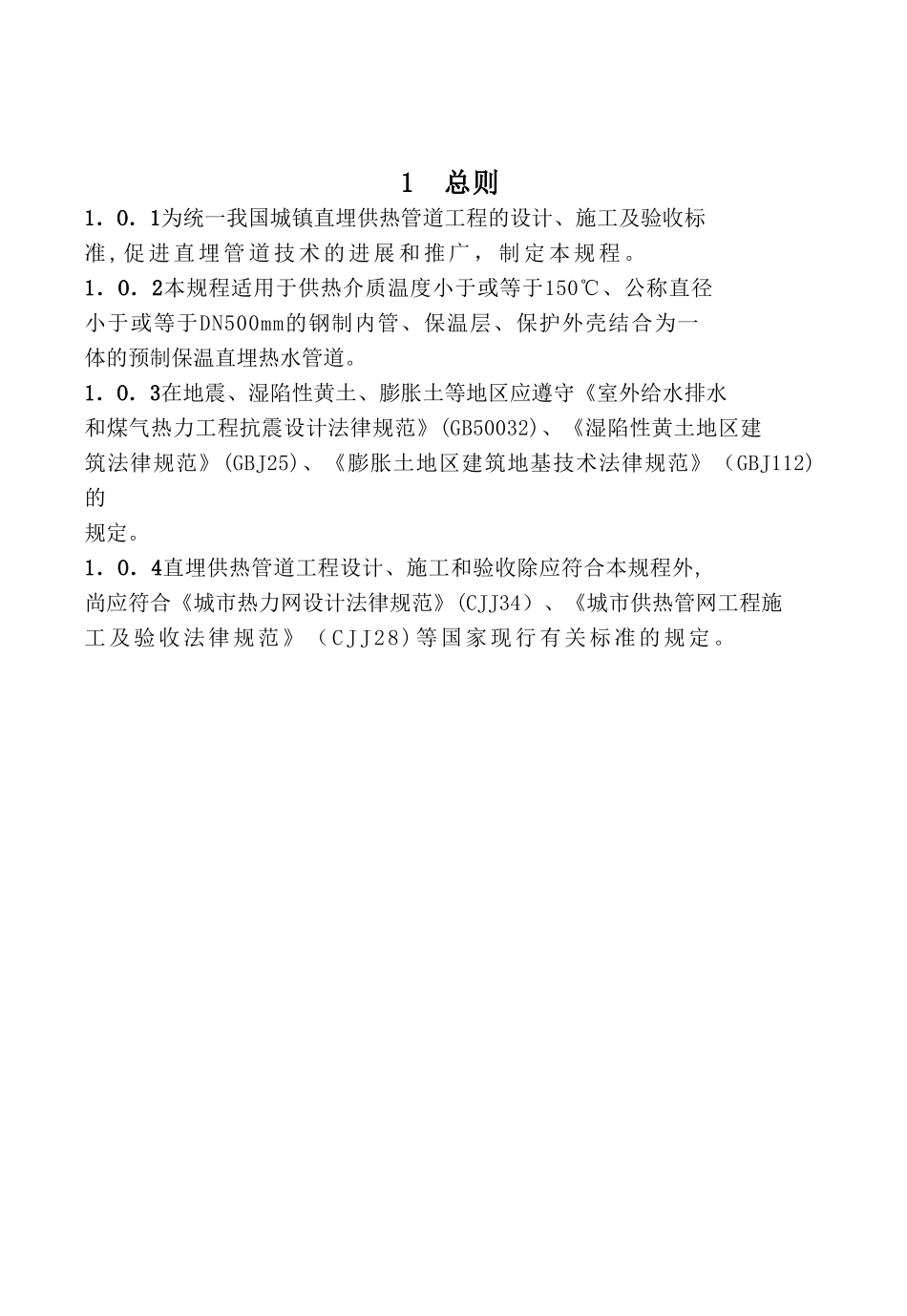

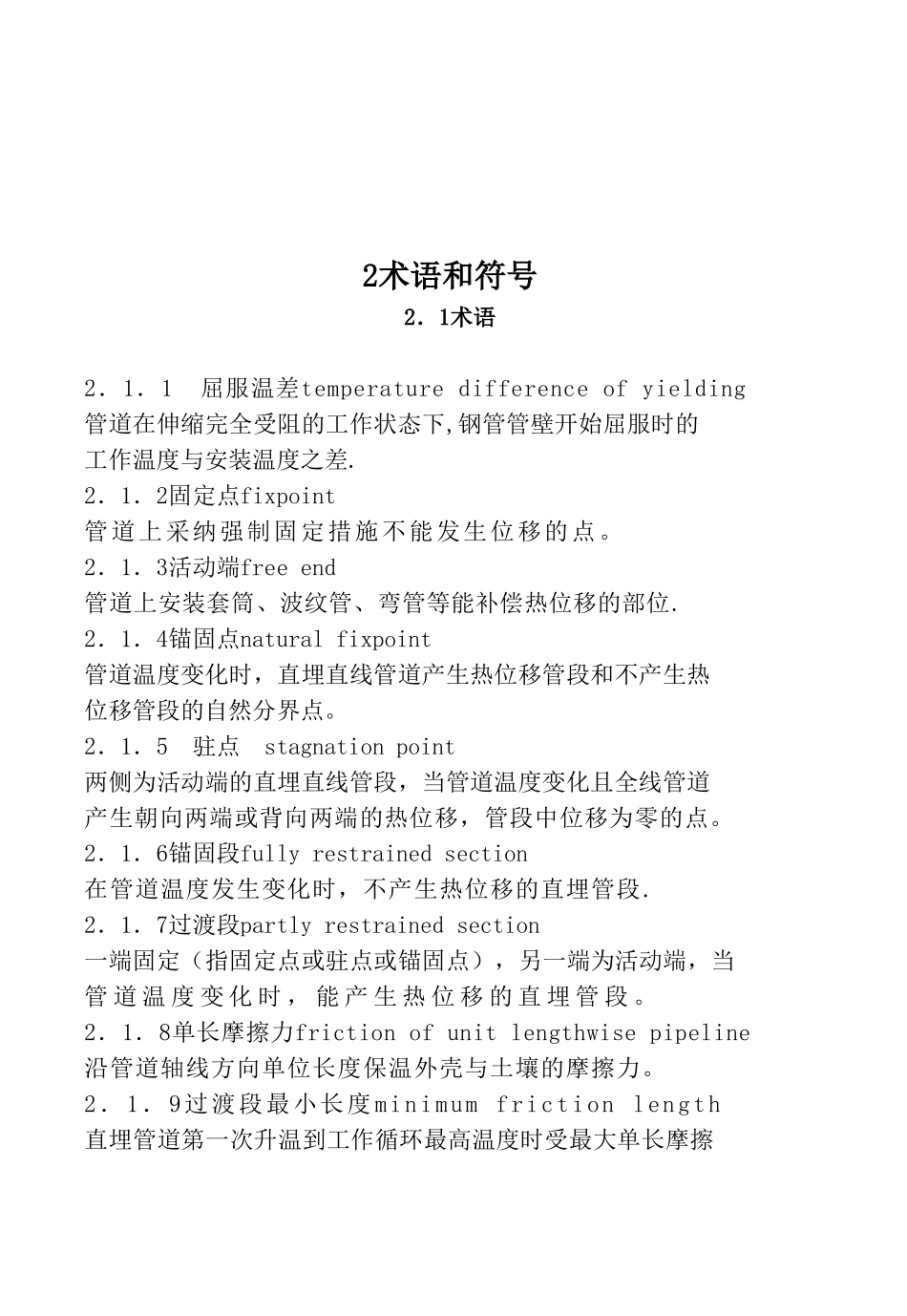

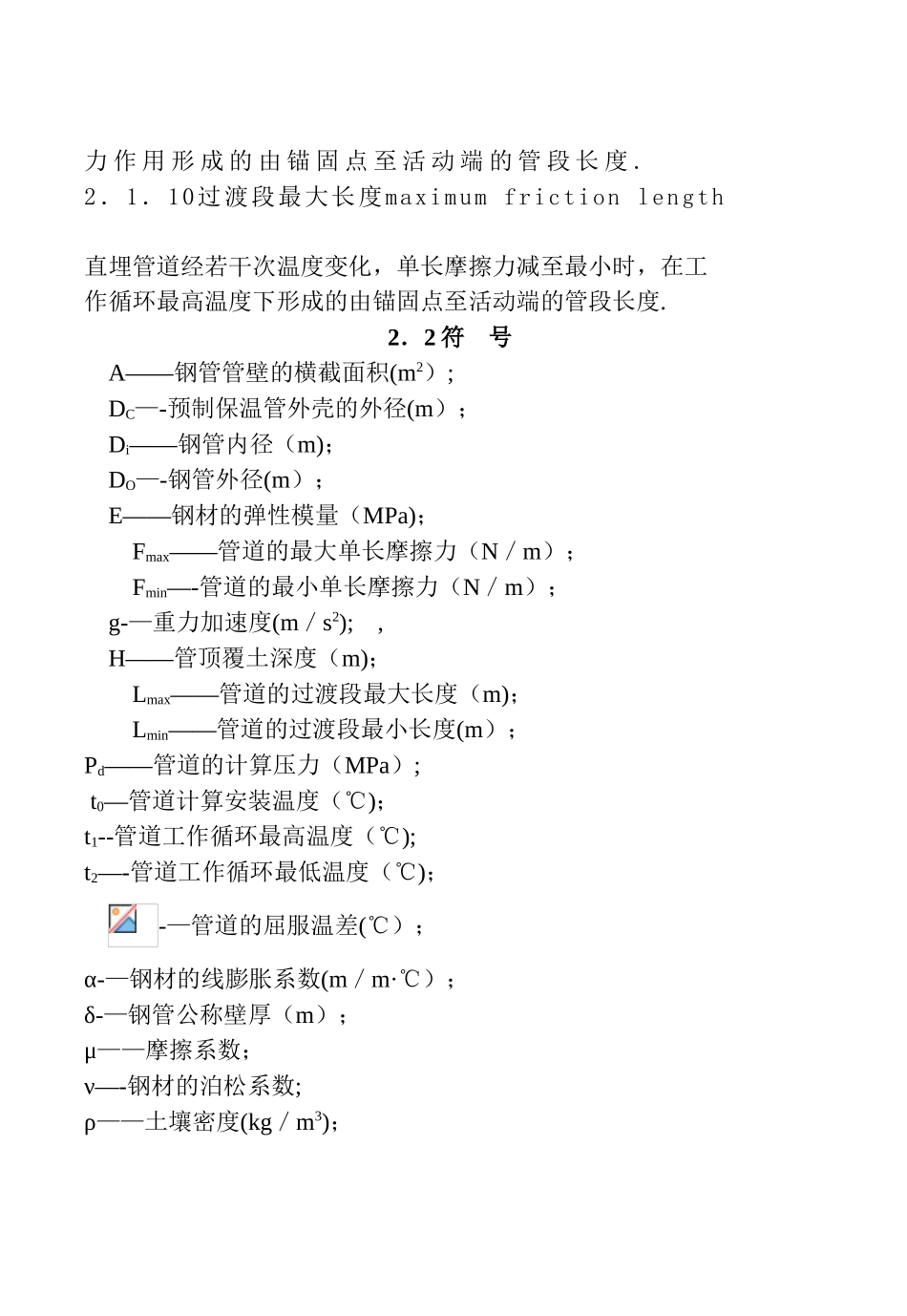

1 总则1．O．1为统一我国城镇直埋供热管道工程的设计、施工及验收标准 , 促 进 直 埋 管 道 技 术 的 进 展 和 推 广 ， 制 定 本 规 程 。1．O．2本规程适用于供热介质温度小于或等于150℃、公称直径小于或等于DN500mm的钢制内管、保温层、保护外壳结合为一体的预制保温直埋热水管道。1．O．3在地震、湿陷性黄土、膨胀土等地区应遵守《室外给水排水和煤气热力工程抗震设计法律规范》(GB50032)、《湿陷性黄土地区建筑法律规范》(GBJ25)、《膨胀土地区建筑地基技术法律规范》（GBJ112)的规定。1．O．4直埋供热管道工程设计、施工和验收除应符合本规程外,尚应符合《城市热力网设计法律规范》(CJJ34）、《城市供热管网工程施工及验收法律规范》 （CJJ28)等国家现行有关标准的规定。2术语和符号2．1术语2．1．1 屈服温差temperature difference of yielding管道在伸缩完全受阻的工作状态下,钢管管壁开始屈服时的工作温度与安装温度之差.2．1．2固定点fixpoint管道上采纳强制固定措施不能发生位移的点。2．1．3活动端free end管道上安装套筒、波纹管、弯管等能补偿热位移的部位.2．1．4锚固点natural fixpoint管道温度变化时，直埋直线管道产生热位移管段和不产生热位移管段的自然分界点。2．1．5 驻点 stagnation point两侧为活动端的直埋直线管段，当管道温度变化且全线管道产生朝向两端或背向两端的热位移，管段中位移为零的点。2．1．6锚固段fully restrained section在管道温度发生变化时，不产生热位移的直埋管段.2．1．7过渡段partly restrained section一端固定（指固定点或驻点或锚固点），另一端为活动端，当管 道 温 度 变 化 时 ， 能 产 生 热 位 移 的 直 埋 管 段 。2．1．8单长摩擦力friction of unit lengthwise pipeline沿管道轴线方向单位长度保温外壳与土壤的摩擦力。2．1．9过渡段最小长度minimum friction length直埋管道第一次升温到工作循环最高温度时受最大单长摩擦力 作 用 形 成 的 由 锚 固 点 至 活 动 端 的 管 段 长 度 .2．1．10过渡段最大长度maximum friction length直埋管道经若干次温度变化，单长摩擦力减至最小时，在工作循环最高温度下形成的由锚固点至活动端的管段长度.2．2 符 号 A——钢管管壁的横截面积(m2）; DC—-预制保温管外壳的外径(m）； Di——钢管内径（m)； DO—-钢管外径(m）； E——钢材的弹性模量（...
