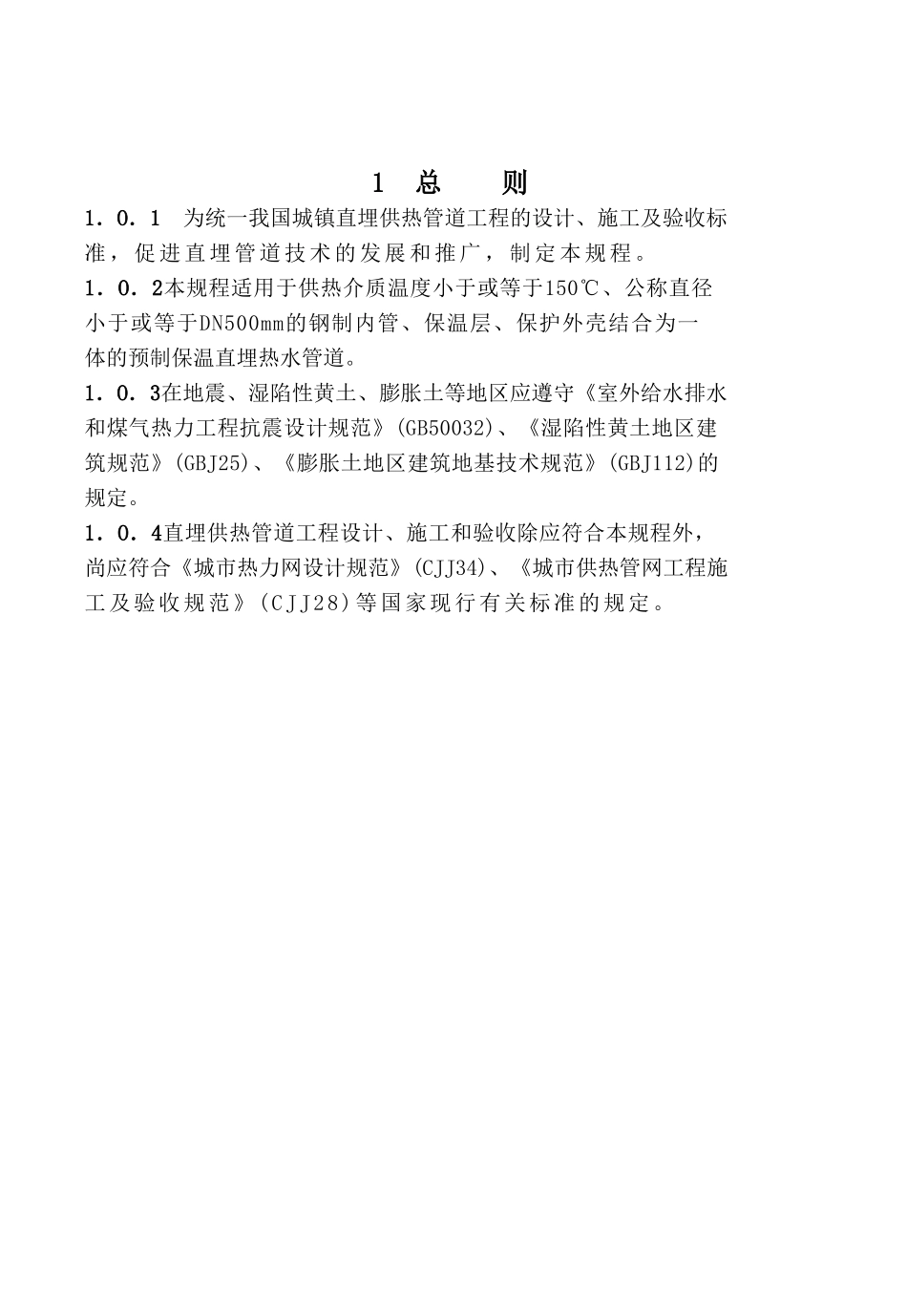

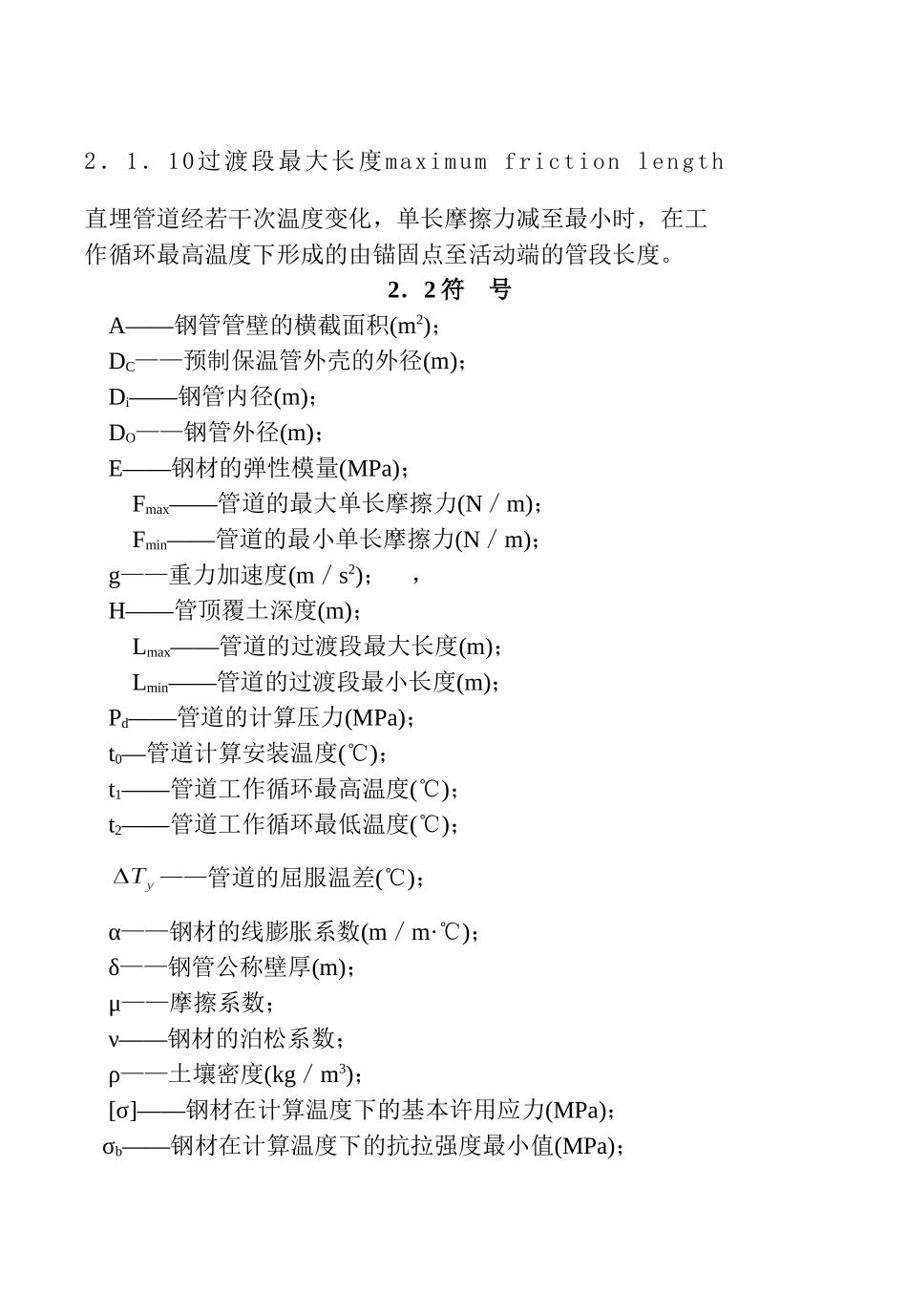

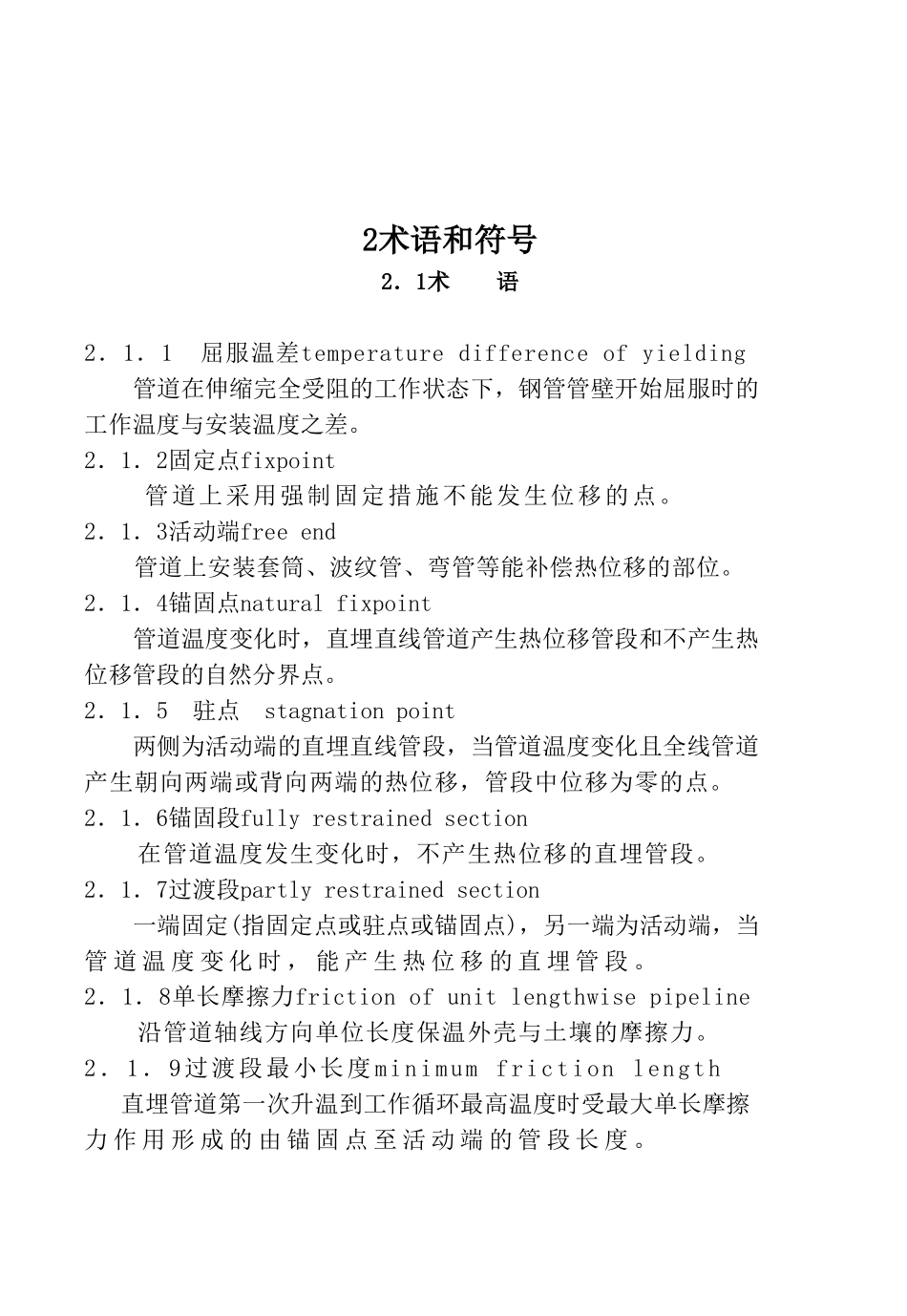

1总则1．O．1为统一我国城镇直埋供热管道工程的设计、施工及验收标准，促进直埋管道技术的发展和推广，制定本规程。1．O．2本规程适用于供热介质温度小于或等于150℃、公称直径小于或等于DN500mm的钢制内管、保温层、保护外壳结合为一体的预制保温直埋热水管道。1．O．3在地震、湿陷性黄土、膨胀土等地区应遵守《室外给水排水和煤气热力工程抗震设计规范》(GB50032)、《湿陷性黄土地区建筑规范》(GBJ25)、《膨胀土地区建筑地基技术规范》(GBJ112)的规定。1．O．4直埋供热管道工程设计、施工和验收除应符合本规程外，尚应符合《城市热力网设计规范》(CJJ34)、《城市供热管网工程施工及验收规范》(CJJ28)等国家现行有关标准的规定。2术语和符号2．1术语2．1．1屈服温差temperaturedifferenceofyielding管道在伸缩完全受阻的工作状态下，钢管管壁开始屈服时的工作温度与安装温度之差。2．1．2固定点fixpoint管道上采用强制固定措施不能发生位移的点。2．1．3活动端freeend管道上安装套筒、波纹管、弯管等能补偿热位移的部位。2．1．4锚固点naturalfixpoint管道温度变化时，直埋直线管道产生热位移管段和不产生热位移管段的自然分界点。2．1．5驻点stagnationpoint两侧为活动端的直埋直线管段，当管道温度变化且全线管道产生朝向两端或背向两端的热位移，管段中位移为零的点。2．1．6锚固段fullyrestrainedsection在管道温度发生变化时，不产生热位移的直埋管段。2．1．7过渡段partlyrestrainedsection一端固定(指固定点或驻点或锚固点)，另一端为活动端，当管道温度变化时，能产生热位移的直埋管段。2．1．8单长摩擦力frictionofunitlengthwisepipeline沿管道轴线方向单位长度保温外壳与土壤的摩擦力。2．1．9过渡段最小长度minimumfrictionlength直埋管道第一次升温到工作循环最高温度时受最大单长摩擦力作用形成的由锚固点至活动端的管段长度。2．1．10过渡段最大长度maximumfrictionlength直埋管道经若干次温度变化，单长摩擦力减至最小时，在工作循环最高温度下形成的由锚固点至活动端的管段长度。2．2符号A——钢管管壁的横截面积(m2)；DC——预制保温管外壳的外径(m)；Di——钢管内径(m)；DO——钢管外径(m)；E——钢材的弹性模量(MPa)；Fmax——管道的最大单长摩擦力(N／m)；Fmin——管道的最小单长摩擦力(N／m)；g——重力加速度(m／s2)；，H——管顶覆土深度(m)；Lmax——管道的过渡段最大长度(m)；Lmin——管道的过渡段最小长度(m)；Pd——管道的计算压力(MPa)；t0—管道计算安装温度(℃)；t1——管道工作循环最高温度(℃)；t2——管道工作循环最低温度(℃)；——管道的屈服温差(℃)；α——钢材的线膨胀系数(m／m·℃)；δ——钢管公称壁厚(m)；μ——摩擦系数；ν——钢材的泊松系数；ρ——土壤密度(kg／m3)；[σ]——钢材在计算温度下的基本许用应力(MPa)；σb——钢材在计算温度下的抗拉强度最小值(MPa)；σt——管道内压引起的环向应力(MPa)；σs——钢材在计算温度下的屈服极限最小值(MPa)。3管道的布置和敷设3．1管道布置3．1．1直埋供热管道的布置应符合国家现行标准《城市热力网设计规范》(CJJ34)的有关规定。管道与有关设施的相互水平或垂直净距应符合表3．1．1的规定。表3．1．1直埋供热管道与有关设施相互净距名称最小水平净距(m)最小垂直净距(m)给水管1．50．15排水管1．50．15燃气管道压力≤400kPa1．00．15压力≤800kPa1．5O．15压力>800kPa2．0O．15压缩空气或CO2管1．0O．15排水盲沟沟边1．50．50乙炔、氧气管1．50．25公路、铁路坡底脚1．0——地铁5．0O．80电气铁路接触网电杆基础3．O——道路路面——0．70建筑物基础公称直径≤250ram2．5——公称直径≥300mm3．0——电缆通讯电缆管块1．0O．30电力及控制电缆≤35kV2．0O．50≤llOkV2．01．00注：热力网与电缆平行敷设时，电缆处的土壤温度与月平均土壤自然温度比较，全年任何时候对于电压10kV的电力电缆不高出10℃，对电压35~110kV的电缆不高出5℃，可减少表中所列距离。3．1．2直埋供热管道最小覆土深度应符合表3．1．2的规定，同时尚应进行稳定验算。表3．1．2直埋敷设管道最小覆土深度管径(mm)50...
